Chambre continue d'essai d'immersion IPX8 pour des pièces de véhicule électrique

Chambre continue d'essai d'immersion IPX8 pour des pièces de véhicule électrique

Nom De Marque:	Sinuo
Numéro De Modèle:	SN4411-30M-Ф600
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Norme appliquée:

CEI 60529

Code IP:

IPX8

Diamètre de la chambre:

600mm

Hauteur de la chambre:

1200mm

Capacité portante du panier suspendu:

10 kg

Épaisseur de la chambre en acier inoxydable:

3mm

Suggérer une plage de profondeur d'eau de test:

0-30M

Plage de réglage de la pression:

0-3kg/cm²

Détails d'emballage:

Caisse en contreplaqué

Capacité d'approvisionnement:

5 ensembles/mois

Mettre en évidence:

Chambre d'essai d'immersion continue

chambre d'essai d'immersion continue IPX8

Description du produit

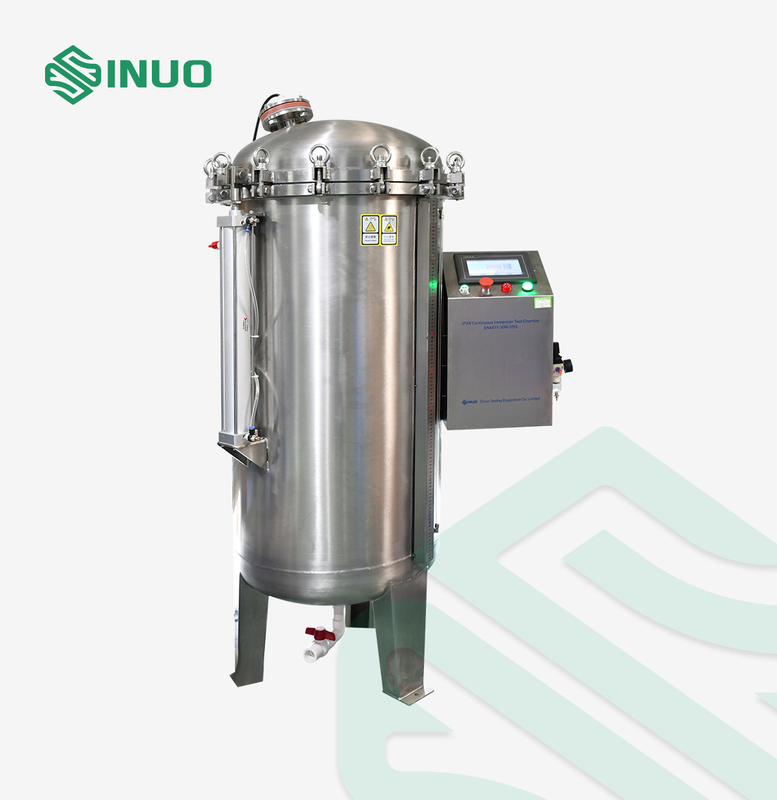

Pièces de véhicules électriques Chambre d'essai d'immersion continue IPX8

Normes et clauses respectées pourChambre d'essai d'immersion continue IPX8

CEI 60529 -2013 "Degrés de protection procurés par l'enveloppe (code IP)"

Paramètres techniquespourChambre d'essai d'immersion continue IPX8

Diamètre intérieur de la chambre	Ф600mm
Hauteur de la chambre	1200mm
Dimensions extérieures de la chambre	Environ.Diamètre extérieur 750 mm * hauteur 1950 mm
Capacité portante du panier suspendu	10 kg
Épaisseur de la chambre en acier inoxydable	3mm
Contrôle du temps	1 ~ 99H59M59S
Contrôle de la pression et mode d'affichage	Écran tactile, la pression peut être réglée et affichée sur l'écran tactile
Suggérer une plage de profondeur d'eau d'essai	0-30M
Plage de réglage de la pression d'essai	Pression atmosphérique-3kg/cm²
Pression d'échappement de la soupape de sécurité	3,5 kg/cm²
Pression ultime maximale	4kg/cm²
Plage de réglage du manomètre	Pression atmosphérique～500Kap
Protection contre la pression	Protection de la soupape de surpression
Méthode de libération d'air	Une fois le test terminé, l'air est automatiquement dégonflé

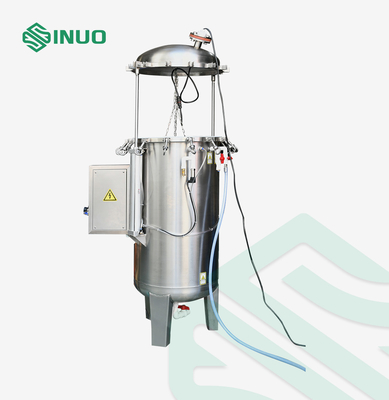

Méthode d'ouverture	Le cylindre soulève et ferme automatiquement le couvercle

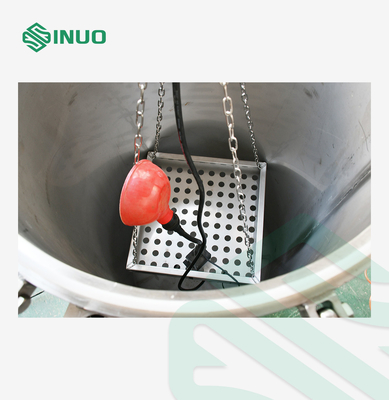

Méthode de fixation de l'échantillon	Le fond de la chambre est équipé d'un plateau d'échantillons et le bord supérieur de la chambre est équipé d'un crochet d'échantillon

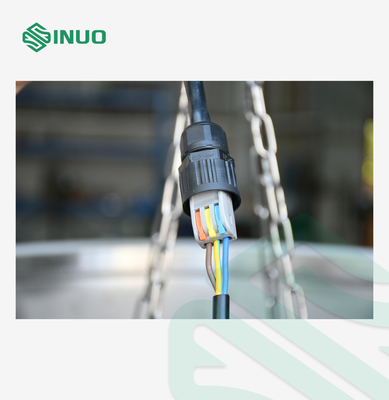

Bornes d'alimentation pour échantillon	Avec les bornes ou l'alimentation de connexion pour l'échantillon, a une capacité portante de 15A.Remarque : le dispositif d'alimentation externe doit être préparé par le client. Les terminaux s'affichent comme suit :
Système sous pression	Source d'air externe (l'acheteur doit fournir plus de 5 kg de source d'air)
Affichage du niveau d'eau	Échelle et tuyau de niveau d'eau
Dispositif de levage	Panier suspendu portable en acier inoxydable
Système de contrôle	Contrôle de l'écran tactile
Matériau de la chambre	acier inoxydable 304
Fonctionnalités	La chambre d'essai d'immersion continue IPX8 est équipée d'un dispositif anti-émeute de protection contre la pression et d'un dispositif de décompression de drainage
Système de sécurité	Surcharge de puissance, protection contre les courts-circuits, invite sonore d'alarme
Conditions d'utilisation
Diamètres des tuyaux d'entrée et de vidange	Une fois que l'utilisateur a planifié l'emplacement de l'équipement, installez à l'avance le commutateur d'air à côté de celui-ci et installez le tuyau d'arrivée d'eau et le tuyau de vidange sous le commutateur d'air.Tuyau d'arrivée d'eau (tuyaux de 4", il doit y avoir des vannes), tuyaux de vidange (tuyaux de 4", doivent être installés au sol)
Exigences d'alimentation	AC220-240V, 50Hz±10% ;Puissance : 2KW ; Faites un interrupteur d'air 32A séparément, l'interrupteur d'air doit avoir des bornes de câblage et le cordon d'alimentation doit être ≥2,5 mètres carrés.
Conditions environnementales	Température : 15℃～35℃ ; Température relative : 25 % ~ 75 % RH ; Pression atmosphérique : 86 kPa～106 kPa
La profondeur d'eau à laquelle la valeur du manomètre correspond	0.1MPa=1Kg/cm²=10M ; 0.2MPa=2Kg/cm²=20M ; 0.3MPa=3Kg/cm²=30M ; 0.4MPa=4Kg/cm²=40M ;
Tuyau de niveau d'eau	La jauge de niveau d'eau sur l'équipement permet de voir la hauteur du tuyau de niveau d'eau, ce qui est pratique pour connaître le niveau d'eau dans la chambre.

Caractéristiques de l'équipement pourChambre d'essai d'immersion continue IPX8

1. Le récipient sous pression est en acier inoxydable 304, avec un soudage à l'arc sous-marin global de haute précision et une bonne résistance à la pression.

2. L'extérieur du réservoir est relié à un tube transparent et fixé avec une règle en acier inoxydable, de sorte que le niveau d'eau interne puisse être clairement observé.

3. Anneau d'étanchéité en silicone spécial, bonne élasticité, pas facile à endommager.

4. Le couvercle du réservoir au-dessus du corps du réservoir est équipé d'un connecteur d'alimentation pour l'échantillon.

5. Le réservoir est équipé d'une soupape de sécurité qui libère automatiquement la pression lorsqu'elle dépasse la pression nominale pour empêcher un mauvais fonctionnement de l'opérateur et que la pression de réglage est trop élevée.

6. Les composants de commande électrique et les composants pneumatiques sont marqués pour assurer la stabilité et la durée de vie de l'équipement.

7. La durée du test peut être réglée sur : 99H59M59S.Lorsque le temps de test est atteint, la pression peut être automatiquement arrêtée et l'air dans le réservoir peut être automatiquement évacué.L'opérateur peut ouvrir le couvercle du réservoir pour retirer l'échantillon d'essai.

8. Affichage de la pression : la pression peut être préréglée et affichée sur l'écran tactile, et la pression interne peut être automatiquement stabilisée.Précision d'affichage de la pression : 0,01 KG/CM².

9. L'entrée d'eau est installée en haut du corps du réservoir et la sortie d'eau est installée en bas du réservoir.

10. Borne d'alimentation d'échantillon intégrée

questions et réponsespourChambre d'essai d'immersion continue IPX8

Q : À quoi sert la chambre d'essai ?

UN:Cette chambre d'essai d'immersion continue IPX8 IEC 60529-2013 "Degrés de protection fournis par le boîtier (code IP)".Il est utilisé pour vérifier les pièces du véhicule électrique, les performances de protection du boîtier pour les produits électroniques et électriques, les automobiles, les pièces de moto, les appareils électroménagers, les joints et les lampes en immersion continue dans l'eau au degré IPX8.

Q : Quel est le principe de la chambre d'essai ?

R : En contrôlant la profondeur de l'échantillon dans l'eau pour obtenir une pression équivalente standard, et en simulant la pression de la profondeur de l'eau en appliquant une certaine pression d'air, pour produire une pression d'eau sur toute la surface de l'enceinte de l'échantillon.La simulation de la plage de profondeur d'eau de l'IPX8 est plus sévère que celle de l'IPX7.
