UL 2594 Clause 8.2 Figure 6 Sonde Articulée En Nylon Et Matériel En Métal

UL 2594 Clause 8.2 Figure 6 Sonde Articulée En Nylon Et Matériel En Métal

Nom De Marque:	Sinuo
Numéro De Modèle:	SN2210-35
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	100 PCs/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

CHINE

Certification:

Calibration Certificate (Cost Additional)

Norme appliquée:

UL 2594

Clause appliquée:

Article 8.2

Figure appliquée:

Figure 6

Caractéristique de la sonde:

Sonde articulaire

Échantillon de test:

Pièces sous tension/mécaniques

Matériau de la sonde:

Nylon et métal

Fonction d'essai:

Protection de l'enceinte

Type d'emballage:

Boîte en aluminium

Détails d'emballage:

Boîte en aluminium et boîte en carton

Capacité d'approvisionnement:

100 PCs/mois

Mettre en évidence:

Figure 6 Sonde articulée

Clause 8.2 Sonde articulée

Sonde articulée en nylon

Description du produit

UL 2594 Clause 8.2 Figure 6 Sonde articulée

Aperçu de l'équipementpourUL 2594 Clause 8.2 Figure 6 Sonde articulée

Norme : UL 2594 clause 8.2 figure 6.

Application : il est largement utilisé dans le test de protection du boîtier de l'équipement électrique.

Échantillon de test : pièces sous tension ou pièces mécaniques du boîtier facilement accessibles.

Caractéristique : poignée en nylon + sonde, elle est fabriquée selon la figure standard.

Paramètres techniquespourUL 2594 Clause 8.2 Figure 6 Sonde articulée

Matériau de la sonde	Acier inoxydable
Matériau du manche	Nylon
Force appliquée	Sans force intégrée, devrait fonctionner avec un dynamomètre
Normes appliquées	UL 2594 Clause 8.2 Figure 6

Description des normes pertinentespourUL 2594 Clause 8.2 Figure 6 Sonde articulée

8 Protection des utilisateurs - Accessibilité et service aux utilisateurs

8.1 Général

8.1.1 Les exigences de cette section s'appliquent aux parties accessibles à l'utilisateur.Pour les exigences de protection du personnel de service, reportez-vous à Protection du personnel de service, 32.

8.2 Accessibilité

8.2.1 Pour réduire le risque de contact accidentel entraînant un choc électrique à partir d'une pièce sous tension non isolée ou d'un fil recouvert d'un film, une ouverture dans une enveloppe doit être conforme soit :

a) Pour une ouverture dont la dimension mineure est inférieure à 25,4 mm (1 pouce).une telle pièce ou un tel fil ne doit pas être en contact avec la sonde illustrée à la figure 6.ou

b) Pour une ouverture qui a une dimension mineure de 25,4 mm (1 pouce) ou plus, une telle pièce ou un tel fil doit être espacé de l'ouverture comme spécifié dans le tableau 8.

Tableau 8

Distance minimale requise entre une ouverture et une pièce présentant un risque de choc électrique
Petite dimension d'ouverture^{un B}		Distance minimale entre l'ouverture et la pièce^b
millimètre	pouces	millimètre	pouces
25.4	(1)	165,0	(6-1/2)
31,8	(1-1/4)	190,0	(7-1/2)
38.1	(1-1/2)	318.0	(12-1/2)
47,6	(1-7/8)	394.0	(15-1/2)
54,0	(2-1/8)	444.0	(17-1/2)
c		762.0	(30)
^unVoir 8.2.4 ^bEntre 19,1 et 54 mm (3/4 et 2-1/8 pouces), l'interpolation doit être utilisée pour déterminer une valeur entre les valeurs spécifiées dans le tableau. ^cPlus de 54 mm (2-1/8 pouces) et pas plus de 152,0 mm (6 pouces).

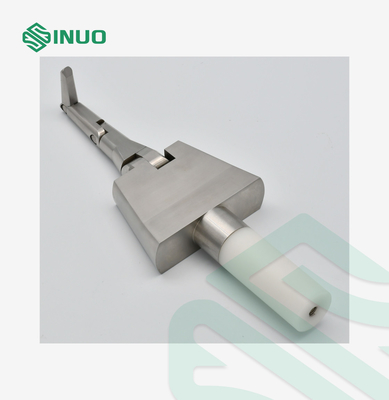

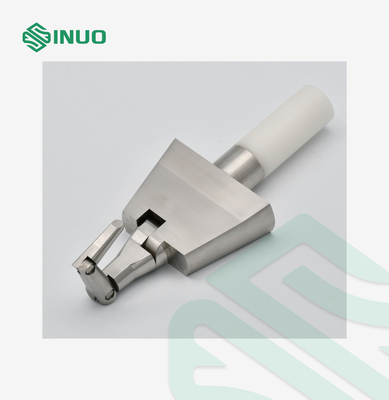

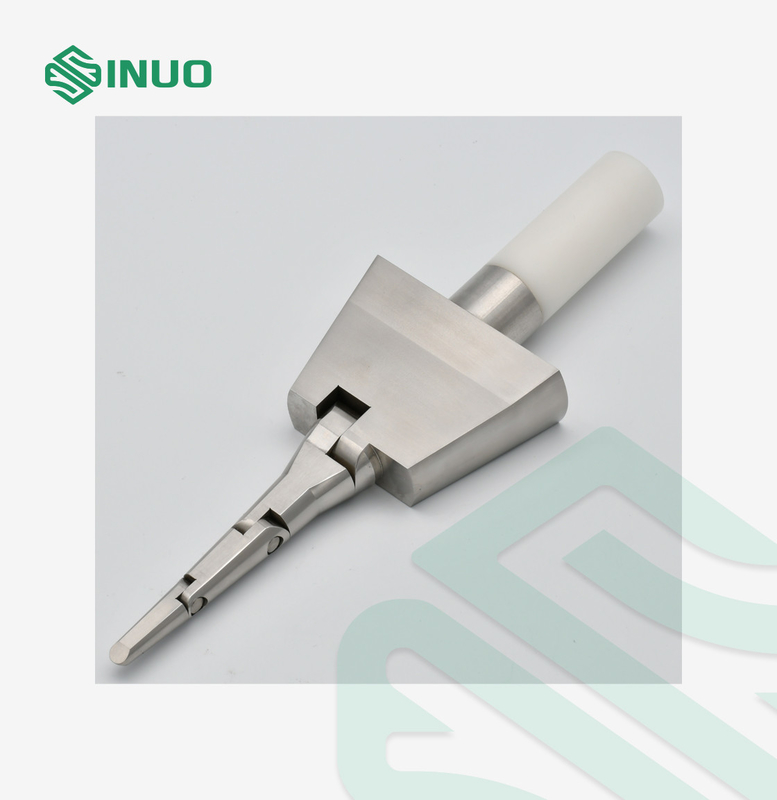

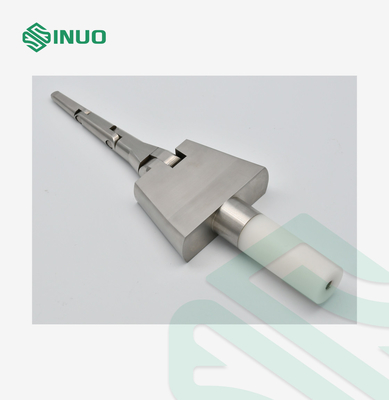

Photos pourUL 2594 Clause 8.2 Figure 6 Sonde articulée

UL 2594 Clause 8.2 Figure 6 Sonde Articulée En Nylon Et Matériel En Métal 0

UL 2594 Clause 8.2 Figure 6 Sonde Articulée En Nylon Et Matériel En Métal 1
