| Nom De Marque: | Sinuo |
| Numéro De Modèle: | SN1104-20KV |
| Nombre De Pièces: | 1 |
| Prix: | Customized |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 10 SETS/MONTH |

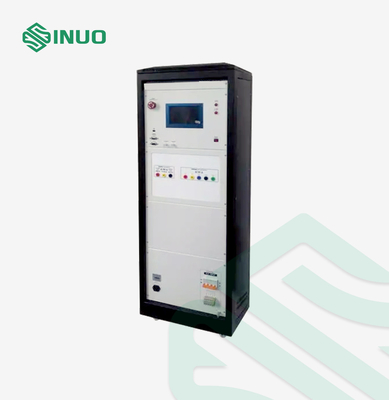

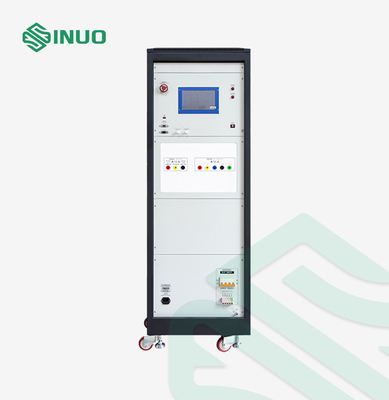

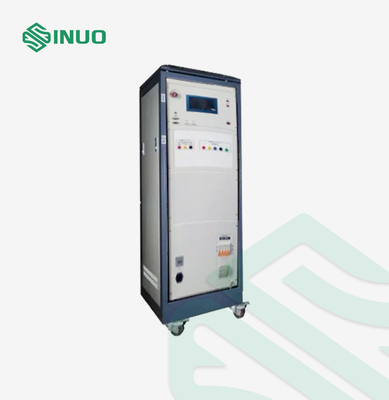

Générateur de remplissage de tensions d'impulsion de pile de véhicule électrique
Normes et clauses conformées pour le générateur de remplissage de tensions d'impulsion de pile de véhicule électrique
Le générateur d'essai de tenue aux ondes de choc répond aux exigences standard de la clause 6.2.2.1 du CEI 60664-1, exigées par la clause 12,7 du CEI 61851-1 et la clause du CEI 61851-23 11,4, etc.
On l'emploie pour vérifier que les appareils résisteront aux surtensions passagères auxquelles ils peuvent être soumis. L'essai de tension d'impulsion est un essai destructif dans lequel une panne se produit si le spécimen d'essai ne peut pas résister à la tension appliquée. Quand l'échantillon décompose, des étincelles et les bruits de décharge seront produits. La tension de crête de l'instrument chutera de manière significative (près de zéro) quand il est à vide. Quand la même tension est appliquée encore, au-dessus du phénomène se produira.
Paramètres techniques pour le générateur de remplissage de tensions d'impulsion de pile de véhicule électrique
| Modèle | SN1104-20KV |
| Haute tension de C.C | 20kV ±5% (maximum) |
| Vague de tension d'impulsion |
Temps de front des ondes d'impulsion : ± 30 % de 1,2 µs ; De demi-valeur de après le temps de vague : ± 20 % de 50 µs Veuillez noter que la forme d'onde devrait être vérifiée un oscilloscope externe |
| Résistance interne d'instrument | 2Ω ± 10%and 500Ω± 10% |
|
Tension de crête : 300 V~ 20kV |
300V-20kV, le bas : 300 V~ 2,500V, haut : 2 500 V~ 20kV |
| Temps d'intervalle d'impact | 1 | 99s peut être préréglé |
| Cycles d'impact | 1 | 9999 |
| Polarité | Positif et négatif |
| Source d'énergie fonctionnante | Tension évaluée : | 220V±10%, 50/60Hz |
| Environnement d'utilisation | La température : 15°C-35°C, hygrométrie 10%-75% |
| Dimension | 600mm×570mm×1500mm |
| Poids | 90 KILOGRAMMES |

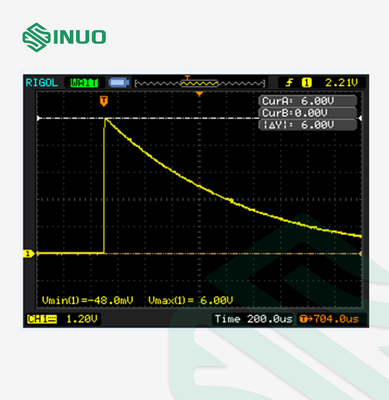

forme d'onde de sortie de tension du circuit 6kV ouvert (1000 : 1)
Veuillez noter que la forme d'onde devrait être vérifiée un oscilloscope externe
