Système d'essai de l'étanchéité de la station de recharge de véhicule électrique IEC60529 IPX3-X6
Conformité aux normes et clauses pourSystème d'essai de l'étanchéité de la station de recharge des véhicules électriques IPX3-X6

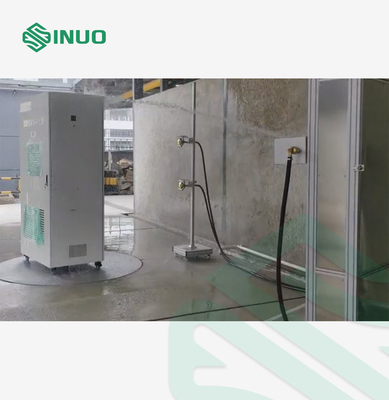

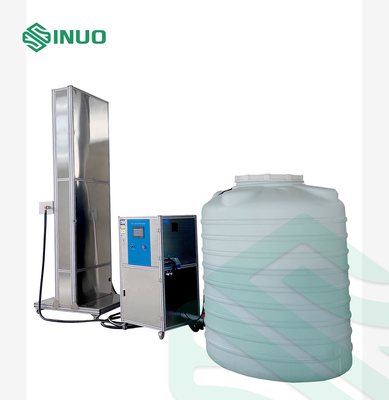

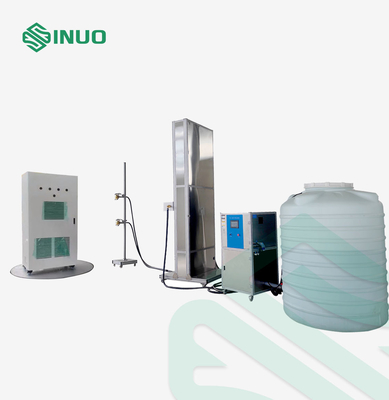

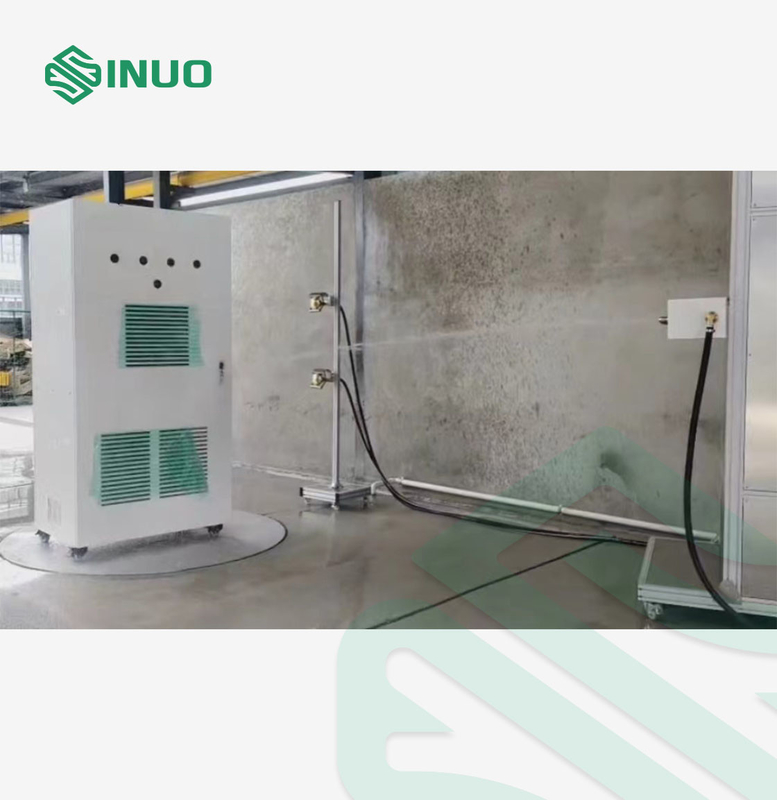

La machine d'essai de qualité imperméable à l'eau IP est conçue et fabriquée conformément à la norme IEC60529-2013, à la "classe de protection contre les coquilles (code IP) " et à d'autres normes.Détection de l'étanchéité IPX5 et IPX6 de la station de recharge, châssis extérieur et batterie d'alimentation. L'ensemble complet d'équipement est composé d'une buse d'essai de pulvérisation d'un sprinkler (IPX3-4), d'une buse d'essai d'un dispositif d'essai d'un sprinkler puissant (IPX5-6),électrique de levage et d'oscillation Angle support de la tête d'arrosage, support fixe de la tête d'arrosage, plateau tournant de placement des échantillons, système d'alimentation en eau intelligent, système de contrôle complet, etc.
Avantages techniques du produitSystème d'essai de l'étanchéité de la station de recharge des véhicules électriques IPX3-X6
| Je ne veux pas. | Caractéristiques techniques | Description de l'avancement technologique |
| 1 | Système d'approvisionnement en eau d'approvisionnement en eau numérique précis, mode de régulation automatique de la conversion de fréquence | 1. le dispositif d'alimentation en eau adopte le débitmètre électronique à engrenage à vers, la lecture est pratique, rapide, précise et stable.Il suffit de cliquer sur le niveau de test imperméable à l'eau dans l'interface, entrez le débit d'essai, vous pouvez répondre automatiquement aux exigences correspondantes de débit d'eau IP, n'avez pas besoin de régler à travers la soupape à bille. |
| 2 | Adopter swing électrique Angle multiple buse d'arrosage en même temps pour pulvériser de l'eau | L'utilisation d'une balançoire électrique Angle multiple tête d'arrosage en même temps, avec la rotation de la plaque tournante, peut couvrir le produit tout autour pulvérisation d'eau. |
| 3 | La commande adopte le mode de commande à écran tactile +PLC | Les paramètres d'essai tels que le débit et l'angle de balancement peuvent être réglés directement sur l'écran tactile sans réglage des pièces mécaniques. |
| Il a une bonne répétabilité, c'est-à-dire qu'une fois les paramètres débogués et mesurés, ils peuvent être maintenus précis à chaque fois. |
Paramètres techniquespour Système d'essai de l'étanchéité de la station de recharge des véhicules électriques IPX3-X6
(1) Appareil d'essai pour les pulvérisateurs à fleurs (IPX3-X4)
1Il convient aux essais IPX3-X4 de gros échantillons lourds, au lieu des essais de tubes oscillants.
2Diamètre du trou: Ø 0,5 mm.
3Nombre de trous: 121.
4L'angle des 24 trous dans les deux cercles intérieurs est de 30°, et l'angle des 96 trous dans les quatre cercles extérieurs est de 15°.
5Diamètre sphérique de la buse:
6Matériau de la buse: laiton.
7Matériau du manche: acier inoxydable SUS304.
8, manomètre: pointer en acier inoxydable.
9. SUS304 déflecteur en acier inoxydable, marteau d'équilibre en acier inoxydable.
10Temps d'essai: 0-9999S (réglable).
11Pression de l'eau: environ 50 à 150 kPa.
12Débit: 10 L/min ± 0,5 L/min.
13. quantité de tête de douche: avec 2.
14. avec un support de tête de douche mobile, hauteur de 2800 mm.
(2) Dispositif d'essai de pulvérisation d'eau à forte résistance (IPX5-X6)
1. Convient pour le test IPX5-X6 du produit.
2L'ouverture est de 6,3 mm (IPX5), de 12,5 mm (IPX6).
3, en acier inoxydable.
4Le débit d'eau: 12,5 ± 0,625 L/min ((IPX5), 100 ± 5 L/min ((IPX5).
5. Temps d'essai: 0-99999S (peut être réglé).
6Distance entre la buse et la coque: 2,5 à 3 m (contrôlé par le personnel d'essai).
7Nombre d'arroseurs: 4 arroseurs IPX5, alignés, 1 arroseur IPX6.
8. Support d'installation de la tête d'arrosage électrique: l'angle de balancement de l'arrosage d'eau peut être réglé et réglé par écran tactile, et la hauteur de levage peut être réglée par électrique.La hauteur totale du support est de 2500 mm.
9Le fond est équipé de 4 roulettes, mobiles.
(3) étape tournante
1. Diamètre du tourne-disque: Ø2000 mm.
2. vitesse de rotation: 1 à 3 RPM peut être réglée.
3. Action de rotation pendant l'essai: rotation continue dans le sens des aiguilles d'une montre.
4Table tournante: table en tôle d'aluminium industrielle.
6Matériau du corps: profil aluminium alliage industriel.
7La commande positive et inverse ainsi que la rotation sont contrôlées par la cabine de commande.
8- Traction: moteur + réducteur de turbine.
9- Charge maximale: 1 tonne.
Système intelligent d'approvisionnement en eau
1Contrôle du débit: surveillance en temps réel du débitmètre, réglage de la vitesse de la pompe par commutateur de fréquence,utilisant un débitmètre à turbine de haute précision et un débitmètre à affichage numérique électronique à commande intelligente, sélectionnez et réglez le débit sur l'écran tactile.
2Pompes d'alimentation en eau: la pompe sud est une pompe centrifuge à plusieurs étages en acier inoxydable, débit 0-8 m3/h.
3Matériau du corps: profil aluminium alliage industriel + plaque d'étanchéité SUS304.
4- réservoir d'eau: 2 tonnes de réservoir en plastique.
Armoire de commande intégrée
1Le contrôleur: Mitsubishi PLC.
2Interface homme-machine: écran tactile couleur de 7 pouces.
3Fonctions de contrôle: contrôle du débit de pulvérisation, contrôle de l'action de la scène, action de pulvérisation de balancement vers le haut et vers le bas, contrôle du temps, etc.
4Fonction de protection: protection contre les fuites, protection contre les surcharges, protection contre les courts-circuits, protection contre les pénuries d'eau, etc.
5L'alimentation est de 380 V AC, 50 Hz, 8 kW.
