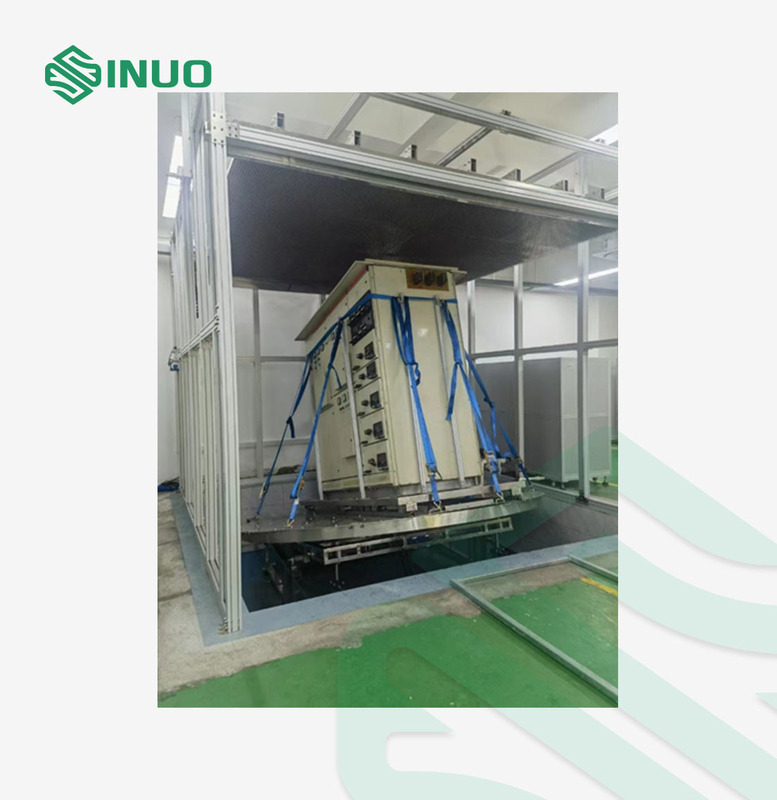

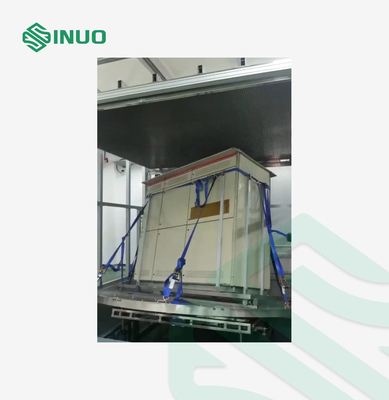

Système d'essai des gouttelettes de pluie verticales IPX1-X2 pour pile de charge de véhicule électrique

(1) Appareil d'essai à goutte de pluie verticale

1. Convient pour les tests IPX1 et IPX2 du produit.

2. Pluie Surface: 3000mmX3000mm. (divisé en 1000X1000 mm, 9 pièces de gouttes de pluie)

3- réservoir d'eau: réservoir d'eau scellé en acier inoxydable.

4Aiguille à goutte à goutte: 0,4 mm d'ouverture.

5. siège d'aiguille à goutte à goutte: avec pince hexagonale siège d'aiguille en acier inoxydable, facile à installer, siège d'aiguille plan horizontal cohérent.

6L'écart entre les trous est de 20 mm.

7- précipitations: 1 mm + 0,5 mm / min, 3 mm + 0,5 mm / min, réglage automatique de la conversion de fréquence.

8- Hauteur de goutte à goutte: 200 mm (contrôle du faisceau photoélectrique).

9Temps de test: 0-9999S peut être réglé.

10Mode de levage: moteur à trois phases + levage synchrone à double vis en acier inoxydable SUS304 en forme de T, sûr et fiable.

11- Structure de la machine: type de cadre.

12Distance de levage: levage au sol d'environ 1000-2700 mm (ou requis)

13- Prévenir le verrouillage: après l'expérience, l'air comprimé est branché pour sécher l'eau dans la pointe de l'aiguille du réservoir d'eau afin d'éviter le verrouillage.

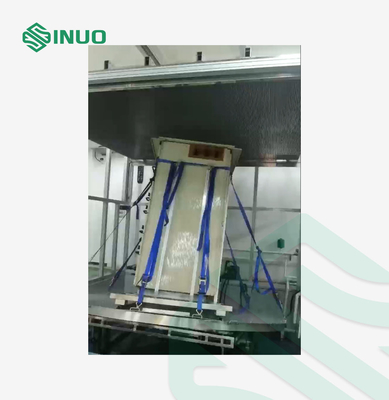

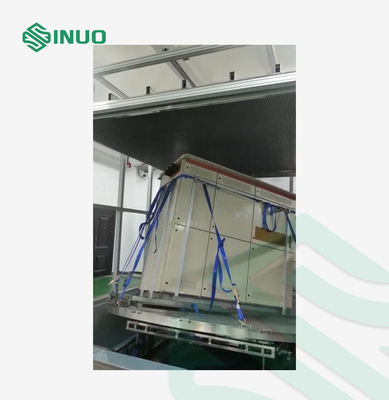

14Table tournante inclinable: diamètre 3000 mm, support de charge ≥ 1 tonne, angle d'inclinaison de 15 degrés, vitesse de 1 à 3 tr/min.

(2) Système d'approvisionnement en eau intelligent

1- Contrôle du débit: l'utilisation d'un débitmètre à turbine de haute précision et d'un débitmètre numérique électronique à commande intelligente, chaque boîte à goutte-à-goutte à commande indépendante, divisée en 9 ensembles de contrôle du débitmètre,peut être réglé dans le flux de contrôle de l'écran tactile.

2. pompe d'alimentation en eau: utilisant une pompe centrifuge en acier inoxydable à plusieurs étages, divisée en 9 pompes de commande.

3L'approvisionnement en eau: 9 points.

4Matériau du corps: profil aluminium alliage industriel.

5L'entrée d'eau du robinet est équipée d'un filtre, l'élément filtrant peut être remplacé.

6Le réservoir d'eau est équipé d'un interrupteur de niveau de liquide, qui peut automatiquement reconstituer l'eau et contrôler la pompe pour arrêter la fonction de protection lorsque le niveau d'eau est bas.

(3) Armoire de commande intégrée

1Le contrôle du programme PLC de Mitsubishi.

2Opération: écran tactile couleur de 10 pouces, commutateur chinois et anglais.

3Fonctions de contrôle: contrôle de l'action de levage de pluie verticale, contrôle de l'action de la scène, contrôle du temps d'essai, contrôle du nettoyage par soufflage d'aiguille, contrôle du débit et autres fonctions.

4Fonction de protection: protection contre les fuites, protection contre les surcharges, protection contre les courts-circuits, protection contre la pénurie d'eau.

5L'alimentation est de 220 V AC, 50 Hz, 15 kW.
