IPX9 Système de test des jets d'eau à haute température et pression SN4412C-F

IPX9 Système de test des jets d'eau à haute température et pression SN4412C-F

Nom De Marque:	Sinuo
Numéro De Modèle:	Les produits de base sont les suivants:
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	1 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Norme conforme:

La norme IEC 60068 et la norme IEC 60529

Grade de test:

Classe IPX9

Échantillon maximum d'utilisateur:

1500 × 1000 × 500 mm

Température du jet d'eau:

RT ~ 80°C peut être réglée

Pression des jets:

Pour les appareils à commande numérique

Écoulement de jet:

14 ̊16 L/min

Distance à l'échantillon:

175 ± 25 mm

Temps de jet:

30 S/m2

Détails d'emballage:

Boîte en contreplaqué

Capacité d'approvisionnement:

1 ensembles/mois

Mettre en évidence:

Système d'essai à jet d'eau à haute température

Système d'essai des jets d'eau IPX9

Description du produit

IPX9 Système d'essai des jets d'eau à haute température et pression SN4412C-F

Conformité aux normes et clauses pourSystème d'essai des jets d'eau à haute température et pression IPX9

La chambre de pluie ouverte IPX9 SN4412C-F est conforme aux exigences de la norme IEC 60068:2022, IEC60529:2020 etc.

Paramètre technique pourSystème d'essai des jets d'eau à haute température et pression IPX9

Les principaux paramètres techniques
Dimension du cadre intérieur	Profondeur 2000 × largeur 2500 × hauteur 4000 mm
Dimension du cadre extérieur	Approximativement, profondeur 2500 × largeur 45 000 × hauteur 4500 mm (ouverture en verre, réservoir de drainage et usagers de l'ingénierie du sol sont gérés par l'utilisateur).
Échantillon maximum d'utilisateur	Profondeur 1500 × largeur 1000 × hauteur 500 mm, poids de l'échantillon: 650 kg.
Système de pulvérisation	Il est composé d'une pompe à eau italienne à haute pression et à haute température, d'un compresseur à eau à haute pression et à haute température,à haute pression et à haute température, soupape électromagnétique et tuyaux hydrauliques à haute pression et à haute température.
Température du jet d'eau	RT ~ 80°C peut être réglé (RT est la température ambiante)
Angle d'injection	La pulvérisation peut couvrir toute la surface de l'échantillon et l'angle de pulvérisation est perpendiculaire à la surface de l'échantillon.
Pression des jets	Pour les appareils à commande numérique
Flux de pulvérisation	14 ̊16 L/min
Distance de la buse à l'échantillon	175 ± 25 mm
Temps de pulvérisation	30S/m2 (configurable)
Exécuter le contrôle du temps	1s ~ 9999h59min59s (réglable)
Surface du récepteur	Partie supérieure et côtés du produit
Indicateur de pression dans le jet d'eau	La pression de pulvérisation peut être affichée
Système de contrôle	L'entreprise a développé indépendamment un système de contrôle à écran tactile
Réservoir de chauffage (incubateur)	une
Exemple de charge du véhicule	650 kg ou plus
Nombre de têtes d'arroseurs	2 PC, dont l'un est installé sur la surface supérieure de l'échantillon de pulvérisation; l'autre est monté sur les côtés de l'échantillon de jet autour du plan;
La trajectoire du jet	Sur la base du principe de la trajectoire en forme de S, un servomoteur à quatre voies est utilisé pour concevoir un bras robotisé pour pulvériser de l'eau sur cinq côtés.Le temps de pulvérisation de 60 s par mètre carré est le temps de référence de base de l'essai., et le temps d'achèvement de l'ensemble de la trajectoire peut être réglé, qui peut être réglé entre 150 et 300S (5 m2).Le système de robot complète automatiquement la trajectoire d'essai pour des essais ordonnésAprès l'essai, le bras est retourné au point d'origine de l'appareil.
Arrangement des échantillons	1 Utiliser un chariot élévateur pour charger et décharger des échantillons, les clients du chariot élévateur (fournisseurs pour fournir les spécifications), 2 utiliser un camion pour soulever des échantillons pour les déplacer jusqu'à la porte de l'équipement,et ensuite demander au camion d'échantillon manuel de pousser à l'espace d'essaiAprès la fermeture de la porte, le système vous invite à effectuer un test formel.
Système d'eau pure	Fournir un équipement d'eau pure de 50 L/H pour fournir de l'eau pour le chauffage, le recyclage de l'eau par pulvérisation.
Source d'énergie	AC380V trois phases cinq fils, puissance 50Hz: environ 100KW (sans charge); Faites un interrupteur d'air 120A séparément, l'interrupteur d'air devrait avoir des bornes de câblage et la ligne d'alimentation devrait être ≥50 carré.
L' eau ne circule pas dans le système	1) La source d'eau ne peut pas être recyclée (parce que la source d'eau est sale après l'essai de la batterie, il est recommandé de rejeter l'eau utilisée dans le réservoir d'égouts). 2) Si l'utilisateur envisage le recyclage de l'eau, veuillez préparer à l'avance le bassin de retour et le bassin de dégagement; 3) Les utilisateurs des pipelines sont préparés à l'avance; 4) Taille du réservoir d'eau: profondeur 2000 × largeur 1000 × hauteur 1000 mm.
Matériau de construction
Une buse	tuyaux hydrauliques en acier inoxydable 304
Cisterne	Acier inoxydable 304
Accessoires de commande électrique	Des marques internationales renommées telles que Schneider et Omron sont sélectionnées

Avantage techniquepour Système d'essai des jets d'eau à haute température et pression IPX9

Système de chauffage

Le fil de chauffage utilisé à haute fréquence est très important dans ce système, la mauvaise sélection du matériau du tuyau de chauffage, une courte durée de vie, facile à produire le phénomène de court-circuit d'entonnoir,pour l'utilisateur ayant des exigences élevées est extrêmement gênant et angoisséPour ce faire, l'entreprise a développé le dernier nouveau type de support de chauffage en céramique, un matériau en céramique résistant aux températures élevées,une bonne isolation, ne produira pas de fuite de court-circuit phénomène, le milieu à travers le fil de chauffage allemand importé, diamètre de fil épais, résistance à haute température, résistance à la combustion à sec.Le tube en verre de quartz est inséré au milieu du fil de chauffage, et sa fonction importante est d'empêcher le fil de chauffage de brûler rouge, doux et de tomber,et produire le fil de chauffage et le contact métallique de la boîte intérieure entraînant un court-circuit et d'autres phénomènes de défautCette technologie est la première en Chine.

(Pipe de chauffage du réservoir)

IPX9 Système de test des jets d'eau à haute température et pression SN4412C-F 0

Pompes à eau à haute température et haute pression importées d'Italie

IPX9 Système de test des jets d'eau à haute température et pression SN4412C-F 1

Débitmètre électronique à haute température et haute pression

IPX9 Système de test des jets d'eau à haute température et pression SN4412C-F 2

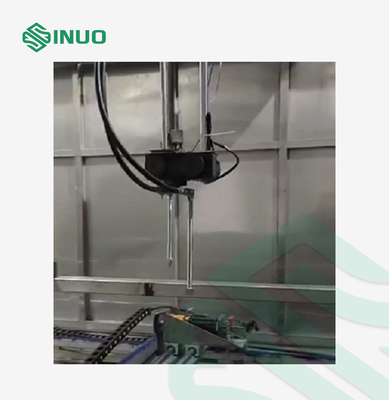

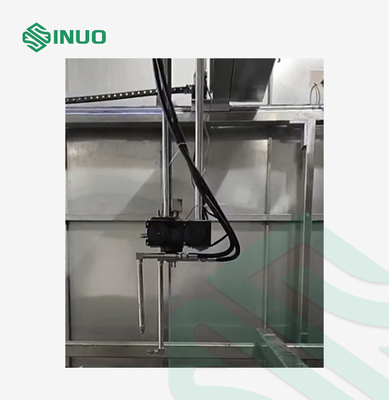

Buse et porte-échantillons

IPX9 Système de test des jets d'eau à haute température et pression SN4412C-F 3

Détection de l'étalonnage de la pression d'eau

IPX9 Système de test des jets d'eau à haute température et pression SN4412C-F 4

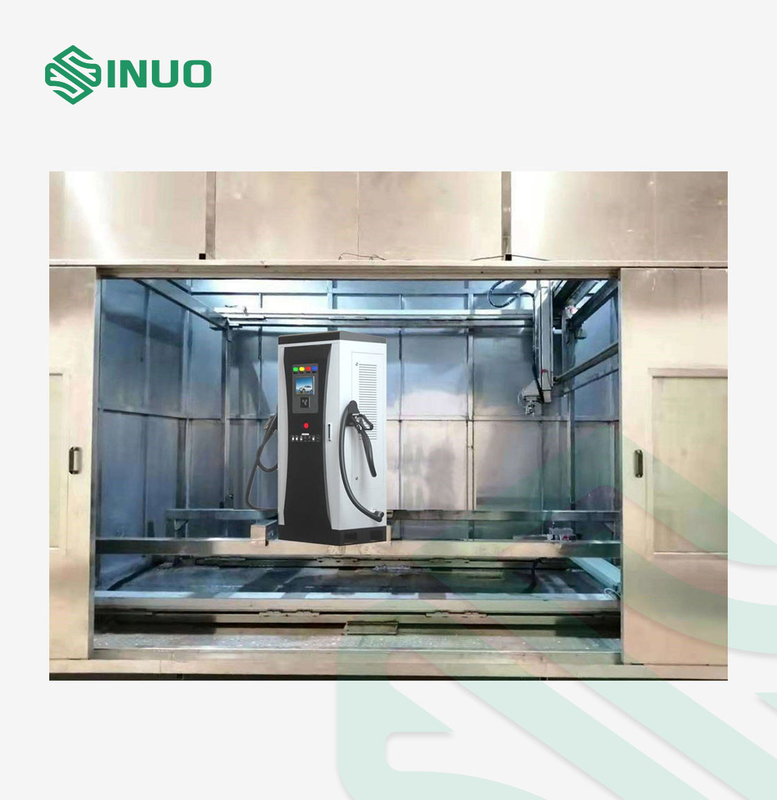

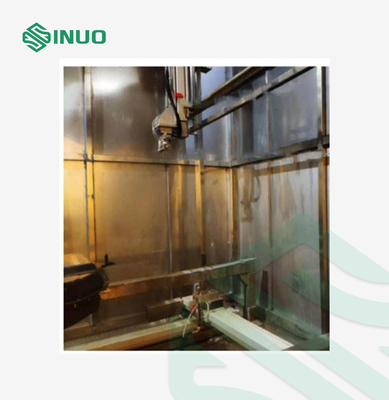

Une photopour Système d'essai des jets d'eau à haute température et pression IPX9

IPX9 Système de test des jets d'eau à haute température et pression SN4412C-F 5
