AIS 038 Chambre d'essai de pénétration de la batterie de véhicule électrique

AIS 038 Chambre d'essai de pénétration de la batterie de véhicule électrique

Nom De Marque:	Sinuo
Numéro De Modèle:	Pour les appareils à commande numérique
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Norme appliquée:

Le nombre de véhicules à moteur doit être déterminé en fonction de l'échantillon.

Pression maximale:

1KN-150KN (réglable)

Structure du système:

Structure de pression verticale

Mode de conduite:

Moteur de servo

Traction par extrusion:

0 à 450 mm

Condition de vitesse:

1 à 15 mm/s

Accuracité de l'affichage de vitesse:

0.1 mm

Indication de la précision de la pression:

Détails d'emballage:

Boîte en contreplaqué

Capacité d'approvisionnement:

10 ensembles/mois

Mettre en évidence:

AIS 038 Équipement d'essai des batteries électriques

0Équipement d'essai des batteries de véhicules électriques de 1 mm

Description du produit

Chambre d'écrasement de batterie de véhicule électrique AIS 038 et d'essai de pénétration de clou

Normes et clauses respectées pourChambre d'essai d'écrasement de batterie de véhicule électrique et de pénétration de clou

Conforme au test d'écrasement AIS 038 page n°1.79 sur 106 cl.n°.3.2, Test de pénétration des ongles à la page no.101 sur 106 cl.n°.3.3.2 (a), IEC62133-2012, QC/T 743-2006, QC/T 744-2006, etc.

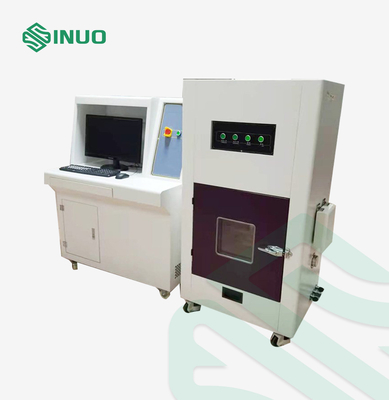

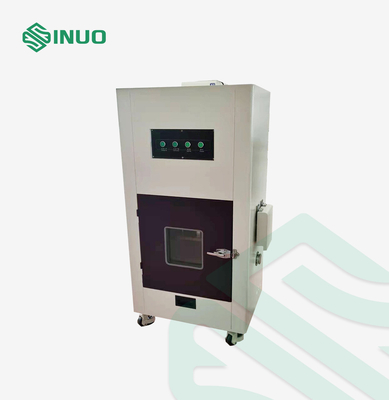

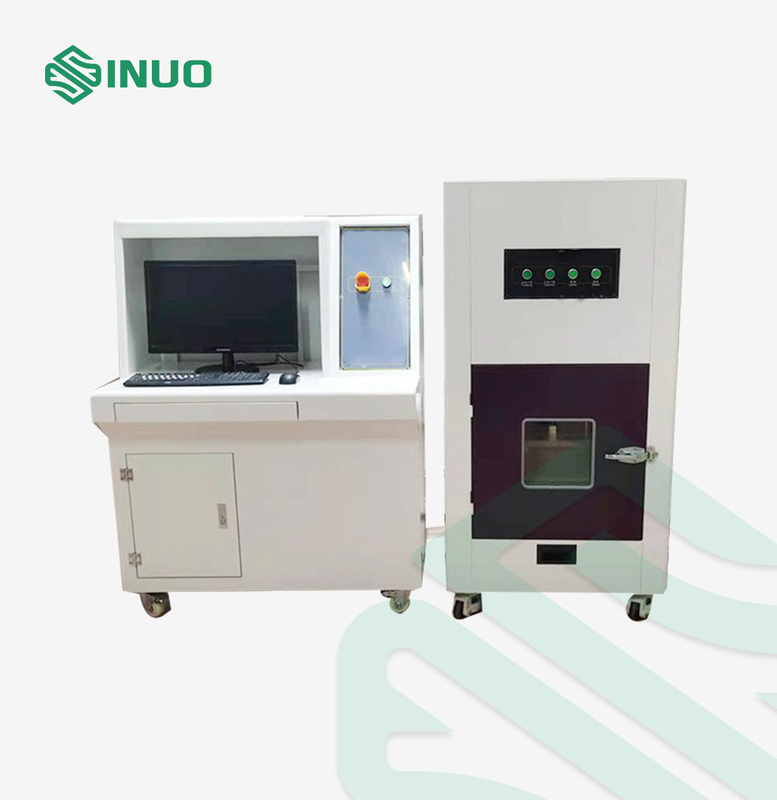

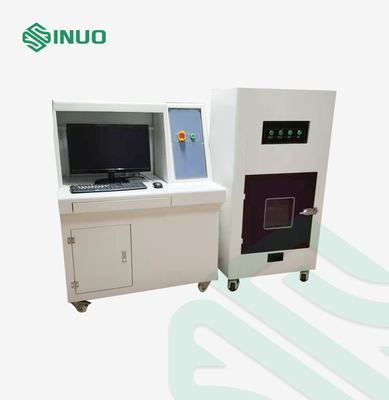

Aperçu de l'équipement pourChambre d'essai d'écrasement de batterie de véhicule électrique et de pénétration de clou

Cette machine d'essai simule les différentes conditions qui peuvent se produire lorsque la batterie est soumise à des extrusions lors de l'utilisation de différentes qualités de batteries au lithium de puissance.

La batterie est placée entre une plaque d'extrusion et le moteur applique une pression sur la batterie extrudée à travers la vis et revient automatiquement après avoir atteint une certaine pression.

Cet équipement de test est principalement utilisé pour la détection de sécurité des batteries au lithium automobiles, des batteries de puissance, des accumulateurs, des batteries de véhicules électriques et d'autres batteries.

Il s'agit d'un ensemble de système de pression, de système antidéflagrant, de système d'acquisition de données, de système de contrôle informatique, etc.Le corps principal de l'équipement de test et le système de contrôle sont isolés et exploités séparément pour réaliser une surveillance et des tests à distance, et le dispositif de protection de sécurité multicouche peut répondre à plusieurs normes de test.

Les principaux composants sont importés, ce qui constitue un équipement de test essentiel pour les fabricants de batteries et les instituts de recherche.

Paramètres techniques pourChambre d'essai d'écrasement de batterie de véhicule électrique et de pénétration de clou

Index technique d'extrusion

1.1

Pression maximale

1KN-150KN (réglable)

1.2

Structure du système

Structure de pression verticale

1.3

Mode de conduite

Servomoteur

1.4

Tension d'entrée

380 V fréquence 50 Hz

1. 5

Course d'extrusion

0 ~ 450 mm (les fixations d'extrusion ne sont pas incluses)

1.6

Précision de l'extrusion

±1%

1.7

Condition de vitesse

1 - 15 mm/s (réglable)

1.8

Précision de l'affichage de la vitesse

0,1 mm

1.9

Précision de l'affichage de la pression

1. 10

Erreur de vitesse

≤1%

1.11

Erreur de force

±1%

1.12

Conversion d'unité

Kg/N/Lb

1.13

Condition de test

Force, déplacement (déformation), tension, un parmi trois ou une combinaison de trois

1.14

Presser le temps de pause

0 ~ 99 heures 59 minutes 59 secondes, l'état du temps peut être réglé à volonté pour ajuster la quantité de tissu de déformation et la terminaison automatique

1.15

Mode de contrôle

Système de contrôle informatique supérieur PC

1.19

Taille de boîte

L1000*P1000*H1000mm

1.16

Écart de température

Plage de collecte : -20 ~ 1 000 ℃ ;à deux canaux

Précision : ±1 ℃ ;

1.17

Plage de tension

Plage de collecte : 0 ~ 100 V

Précision d'acquisition : 100 ms ;

Canal : 1 canal ;

1.18

communication

L'utilisation de l'interface de communication R232,45 peut garantir la stabilité et l'acquisition à distance en temps réel, avec une fonction antidéflagrante

1.19

Interrupteur d'arrêt de sécurité

Possède un bouton "arrêt d'urgence"

1. 20

Matériau de la boîte intérieure

Acier inoxydable SUS 201# (épaisseur renforcée de 3,0 mm et épaisseur totale de la boîte extérieure de 80 mm)

1.21

Matériau de la boîte extérieure

Cuisson sur plaque mixte à froid (épaisseur 1,5mm)

1.22

Corps de boîte

Adopter une structure verticale

1.23

Évent de fumée

100 mm, situé au dessus de l'arrière de la boîte

1.24

Porte

Porte gauche, fenêtre d'observation, serrure de porte à poignée froide

1.25

Dispositif de décompression antidéflagrant

Avec fonction de décompression antidéflagrante, c'est-à-dire que l'arrière du boîtier de protection est doté d'une porte de décompression de type adsorption magnétique (spécification : 400 * 400 mm), lorsque le fort impact de l'air, la porte de décompression s'ouvre automatiquement pour réduire l'impact de l'explosion. .

1.26

Installation d'extinction d'incendie

La boîte extrudée est équipée d'un dispositif d'extinction d'incendie.Une fois la batterie explosée, le dispositif et le système d'extinction d'incendie peuvent être ouverts par télécommande ou manuellement.

1.27

Système d'échappement

Lorsque l'échantillon de test produit de la fumée, l'appareil peut automatiquement évacuer la fumée à travers le tuyau

1. 28

Pose d'éclairage

Des lampes antidéflagrantes d'éclairage à économie d'énergie à haute luminosité sont placées dans le réservoir de test pour éclairer tout l'espace de test pour une observation facile du test

1. 29

Système de caméra de surveillance

La zone de test est équipée d'un système de surveillance par caméra antidéflagrante haute définition (avec capot de protection) et peut être contrôlée à distance pour garantir que les données ne contiennent pas moins de 3 millions de pixels.

AIS 038 Chambre d'essai de pénétration de la batterie de véhicule électrique 0

13h30

Fond d'équipement

Installez 4 roues universelles, à la fois faciles à déplacer, mais également stables et fixes.

1. 31

La taille de la fenêtre

300*300*10mm (verre épais antidéflagrant double trempé)

1. 32

Dimension externe

1200W X 120D X 2200H mm (la conception réelle prévaudra)

1. 33

Source d'énergie

C.A. 380 V 50 Hz

1. 34

pouvoir

7,5 kW

1. 34

Poids de la machine

environ 1350KG

2. Instructions applicables

2.1

Méthode d'extrusion

Test d'extrusion d'une seule batterie :

(1) Test selon les conditions suivantes ;

-- Sens d'extrusion : pression perpendiculaire à la plaque de batterie (voir Figure 1) ;

--Forme plaque d'extrusion : un demi-cylindre d'un rayon de 75 mm, la longueur du demi-cylindre (L) est supérieure à la taille de la batterie à extruder ;

-- Degré d'extrusion : arrêtez l'extrusion lorsque la tension atteint 0 V ou que la coque se brise ;

(2) Observer pendant 1 h ;

(3) Normes d’inspection : pas d’explosion, pas d’incendie.

Test d'extrusion du bloc de batterie

(1) Forme de plaque d'extrusion :

Demi-cylindre d'un rayon de 75 mm, la longueur du demi-cylindre est supérieure à la taille de la batterie extrudée, mais pas supérieure à 1 m.

(2) Sens d'extrusion :

La direction dans laquelle le module de batterie est le plus vulnérable à l'extrusion dans la configuration du véhicule est la même.Si la direction la plus susceptible d'être extrudée n'est pas disponible, une pression est appliquée perpendiculairement à la direction de l'agencement de batterie unique.

AIS 038 Chambre d'essai de pénétration de la batterie de véhicule électrique 1

(3) Degré d'extrusion

La déformation du module de batterie atteint 30 % ou la pression d'extrusion atteint 1 000 fois le poids du module de batterie et les valeurs plus élevées répertoriées dans le tableau 2 ci-dessous.

Tableau 2 Tableau de sélection de la pression d'extrusion

Nombre de monomères de contact n sur la surface d'extrusion	Force d'extrusion (kN)
1	200
2～5	100*n
>5	500

-- Tenez pendant 10 minutes.

3. Système de test de pression

3.1

Système d'acquisition de force : capteur de force Coriolis de haute précision 20 000 KG pour répondre à différents tests

Dans le même temps, la précision du test de force est de ± 0,5 % FS ;

3.2

Système du pouvoir:

Moteur servo à courant alternatif ;

Pilote AC ;

Réducteur à vis sans fin

Taiwan a importé une vis à billes de haute précision.

3.3

Système de contrôle:

Le mode de contrôle Pulse Command rend le contrôle plus précis ;

Plage de contrôle de vitesse : 1 ~ 20 mm/S ;

Le réglage de la planche centrale a les fonctions de réglage grossier rapide et de réglage fin lent.

Retour automatique à l'origine et stockage automatique après test ;

3.4

Mode de transmission de données : transmission RS232

3.5

Mode d'affichage : affichage sur écran d'ordinateur.

3.6

Le logiciel d'interface de test de luxe peut atteindre une vitesse fixe, un changement de positionnement, une charge fixe (peut être réglé sur le temps de maintien),

Le mode de contrôle du taux d'augmentation de charge constante, du taux d'augmentation de contrainte constante, du taux d'augmentation de déformation constante, etc. peut être combiné avec un mode de contrôle à plusieurs étages.

Répondez à différentes exigences de test.

3.7

Déplacement complet :

Encodeur 1000 P/R, double précision ;

L'encodeur LINE DRIVE a une forte capacité anti-interférence ;

Analyse de déplacement 0,5 mm ;

3.8

Dispositif de sécurité:

Dispositif d'arrêt d'urgence en cas de surcharge ;

Dispositif de limite de déplacement haut et bas ;

Fonction d'arrêt automatique du point d'arrêt.

3.9

Autres:

Fonction d'arrêt de tension : lors du test de la tension externe de la batterie, la tension d'arrêt peut être réglée aux deux extrémités de la batterie.

Lorsque la tension chute à la tension réglée, le signal de sortie arrête le système.

4. Caractéristiques

4.01

La boîte de test est une zone scellée indépendamment, isolée de la zone d'alimentation en bas et de la zone d'éclairage d'échappement en haut, ce qui peut empêcher la flamme, le gaz à haute température, le gaz de fuite, etc., de se propager à d'autres zones ;

4. 02

Le boîtier d'essai est équipé d'un système d'échappement.La sortie d'échappement interne du caisson est disposée sur le dessus du caisson et équipée d'une hotte collectrice d'air ;Le côté inférieur gauche de l’intérieur du caisson est doté d’une sortie d’air supplémentaire ;Le ventilateur d'extraction est composé d'un moteur à axe long et d'une roue éolienne en acier, avec un grand volume d'air, une résistance au feu et une résistance aux températures élevées.

4. 03

La boîte de test est entièrement composée de pièces résistantes aux hautes températures et ignifuges (pas de pipelines en plastique, de fils, de joints en caoutchouc, de bagues d'étanchéité, d'huile lubrifiante, d'huile, etc.), et la porte de la boîte est scellée avec des joints résistants aux hautes températures ;

4. 04

La porte avant de la boîte de test adopte une conception renforcée, qui peut isoler efficacement les dommages causés par le feu et l'explosion pendant le test.Le panneau de porte adopte une conception à double couche avec des intercalaires, et la charnière et la serrure de porte adoptent des pièces standard spéciales d'équipement renforcé.La fenêtre de la porte adopte un verre trempé de conception antidéflagrante à double couche ;

4. 05

Le côté ouvert du fond de panier de la chambre d'essai utilise une charnière et l'autre côté utilise une porte mobile à adsorption magnétique, qui joue un rôle efficace dans le dynamitage.Lorsque le fond de panier est fermé, il doit être scellé autour de lui pour éviter les fuites de gaz dans la boîte de test ;Lorsqu'il y a une explosion à l'intérieur de la boîte, le gaz à haute pression généré peut ouvrir la porte de décompression pour protéger d'autres aspects de l'équipement contre les dommages et assurer la sécurité du personnel de test ;

4. 06

La plaque inférieure de la boîte de test adopte une conception intégrée, sans trous ni espaces, facile à nettoyer.

4. 07

Le dessus de la boîte de test est équipé d'une lampe et le couvercle de protection en verre trempé est utilisé pour protéger l'extérieur de la lampe afin d'éviter que la flamme et l'éjection n'endommagent la lampe.Des attaches détachables standard sont utilisées pour connecter la boîte de test pour un démontage et un remplacement faciles ;

4. 08

La machine de test d'extrusion est dotée d'une sécurité électrique conforme aux normes nationales, ce qui peut prévenir et éliminer efficacement les risques de choc électrique pouvant survenir chez le personnel d'exploitation et de maintenance.Pendant le fonctionnement normal, à l'exception de la partie circuit de l'équipement, la coque de l'équipement et les pièces métalliques dans la boîte de test ne seront pas chargées.En cas d'accident, tel qu'un incendie, une fuite, un court-circuit, etc., l'équipement peut automatiquement couper l'alimentation d'entrée externe, de sorte qu'aucune partie de l'équipement ne soit chargée ;

4. 09

La machine d'essai d'extrusion doit disposer d'un bouton « arrêt d'urgence » pour faciliter le traitement d'urgence dans les situations critiques.Le bouton « arrêt d'urgence » est utilisé pour arrêter toutes les actions de la machine d'essai d'extrusion dans les cas critiques afin d'éviter l'apparition de dangers ;Une fois le bouton « arrêt d'urgence » réinitialisé, la machine d'essai d'extrusion est en état de fonctionnement normal ;

4.10

Le dispositif d'extrusion de la machine d'essai d'extrusion peut être démonté de manière flexible et facilement remplacé.Dispositif d'extrusion disponible : disque d'extrusion plat

4.11

La machine d'essai d'extrusion doit être équipée d'un rouleau universel pour un déplacement facile et d'un pied de support réglable pour une position fixe ;

4.12

La machine de test d'extrusion a la fonction de réglage de la pression d'auto-protection, ce qui peut empêcher une pression d'extrusion excessive pendant le test d'extrusion et endommager l'équipement.Lorsque la pression d'extrusion atteint la valeur de pression de protection définie, la machine de test d'extrusion s'arrête automatiquement.À ce stade, seul le dispositif d'extrusion peut être soulevé et le test d'extrusion ne peut pas être poursuivi.

5. Introduction du logiciel d'extrudeuse

5.01

Interface principale du logiciel de contrôle

AIS 038 Chambre d'essai de pénétration de la batterie de véhicule électrique 2

5. 02

Interface de configuration

AIS 038 Chambre d'essai de pénétration de la batterie de véhicule électrique 3

5. 03

Graphique

AIS 038 Chambre d'essai de pénétration de la batterie de véhicule électrique 4

5. 04

Présentation du logiciel de l'extrudeuse

Ce système de test de presse convient à la machine de test de pression 1kN-20000kN

L'affichage sur écran en temps réel des courbes de force-déformation, de force-déplacement et d'autres courbes de test est réalisé, qui peut être commuté et observé à tout moment, et la courbe est très pratique à agrandir et à réduire ;

La courbe de données de l'ensemble du processus de test peut être automatiquement enregistrée et sauvegardée ;

La remise à zéro numérique de la force d'essai et de la déformation est réalisée, ce qui est pratique à utiliser et améliore la fiabilité de la machine.

Les données de test sont gérées par base de données et toutes les données de test sont enregistrées automatiquement

Terminez automatiquement le processus de test, jugez le type cassé, enregistrez et sauvegardez automatiquement les données de test ;

Avec fonction d'arrêt automatique de protection contre les surcharges, et peut juger automatiquement la fracture de l'échantillon, arrêt automatique

Une variété de méthodes de sortie de rapport, une puissante fonction d'édition de rapport, les utilisateurs peuvent, selon leurs propres besoins, préparer en très peu de temps n'importe quel format de rapport de test.

Les données adoptent le mode de gestion de base de données, enregistrent automatiquement les données de test et les courbes dans la base de données, garantissent l'intégrité et l'unité des données et sont faciles à interroger et à gérer pour les utilisateurs ;

La courbe de données de l'ensemble du processus de test peut être automatiquement enregistrée et sauvegardée ;

L'interface homme-machine adopte le style Windows standard, facile à utiliser et à apprendre, et peut répondre au contrôle, à la collecte et au calcul normaux ;

6. configuration standard de l'équipement

6.01

Machine principale verticale 1 ensemble

1 JEU

6. 02

Boîtier de protection fermé (avec fonction de décompression et d'échappement)

1 JEU

6.03

Ordinateur de marque (pas moins que la configuration suivante : LCD 20 pouces, 1000 Go)

1 JEU

6. 05

Système de capteur de pression

1 JEU

6. 06

Système d'acquisition complet de tension et de température

1 jeu de chaque

6.07

Spécification de produit

Un morceau

Les étiquettes:

Contrôle automatique de PLC de station simple de système de test de pression de clôture de batterie de véhicule électrique

Obtenez le meilleur prix

Équipement d'essai de véhicule électrique

Équipement d'essai d'EVSE

Équipement d'essai de connecteur d'EV

Équipement d'essai de batterie d'EV

Promenade dans la chambre d'essai concernant l'environnement

Chambre d'essai concernant l'environnement

Chambre d'essai d'humidité de la température

Équipement d'essai d'entrée de l'eau

Équipement d'essai d'inflammabilité

Équipement d'essai électrique de sécurité

Équipement d'essai de véhicule électrique

Équipement d'essai d'EVSE

Équipement d'essai de connecteur d'EV

Équipement d'essai de batterie d'EV

Promenade dans la chambre d'essai concernant l'environnement

Chambre d'essai concernant l'environnement

Chambre d'essai d'humidité de la température

Équipement d'essai d'entrée de l'eau

Équipement d'essai d'inflammabilité

Équipement d'essai électrique de sécurité

Détails des produits

AIS 038 Chambre d'essai de pénétration de la batterie de véhicule électrique

AIS 038 Chambre d'essai de pénétration de la batterie de véhicule électrique

AIS 038 Équipement d'essai des batteries électriques

0Équipement d'essai des batteries de véhicules électriques de 1 mm

Équipement d'essai de batterie d'UN38.3 EV

Équipement d'essai de batterie de l'UL 1642 EV

équipement d'essai de vibration des cellules 6000N

Équipement d'essai externe d'exposition du feu d'équipement d'essai de batterie de l'UL 2580 EV

Test de la durée de vie de la batterie 120 V 1000 A Équipement d'essai du paquet de batteries

Contrôle automatique de PLC de station simple de système de test de pression de clôture de batterie de véhicule électrique

Machine d'essai de batterie de coin de visage du bord UL2580 essai de goutte de 200mm - de 1600mm

IEC 62133 Chambre d'essai à résistance à l'explosion 1000L pour les essais de sécurité des batteries au lithium

AIS 038 Équipement de test de la batterie électrique

Test de vibration environnementale Système de test de vibration de batterie à secouette 3000 Hz

SAE J2464 Battery Crush And Nail Penetration Test Equipment 300kN
