ISO 20653 IPX6K9K Étanchéité des équipements électriques contre les objets étrangers

ISO 20653 IPX6K9K Étanchéité des équipements électriques contre les objets étrangers

Normes et clauses respectées

I.DIN 40050-9: Véhicules routiers; degrés de protection (code IP); protection contre les objets étrangers; eau et contact; équipement électrique

2. ISO 20653:2013 Véhicules routiers-Degrés de protection (code IP) - Protection des équipements électriques contre les objets étrangers, l'eau et l'accès

3. CEI 60529: 2013 Niveaux de protection fournis par les boîtiers (code IP)

FonctionRésumé

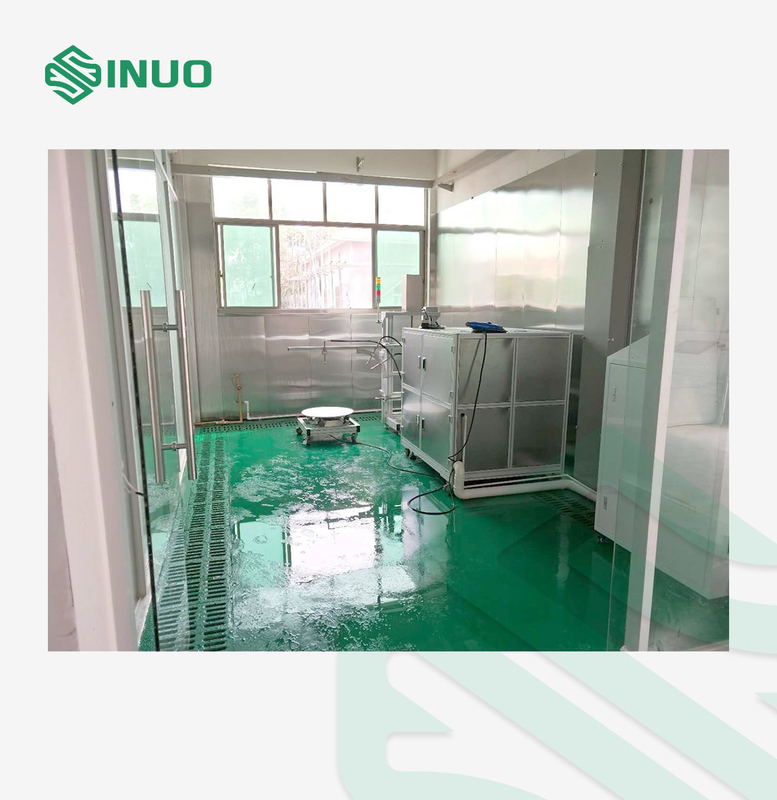

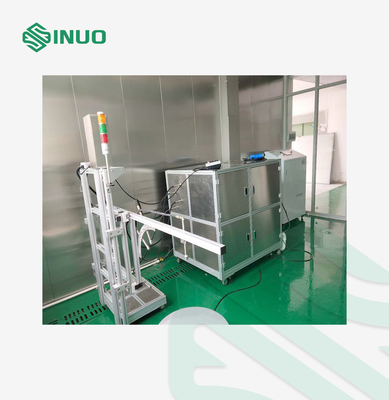

L'objectif principal de cet équipement est de réaliser des essais d'étanchéité IPX6K et IPX9K sur la protection des composants électriques, des lampes et du boîtier des produits électroniques et électriques des voitures routières.Il s'agit d'un équipement d'essai imperméable à l'eau conçu pour simuler l'environnement naturel ou le lavage artificiel de voiture à haute pression.Les principaux composants de l'équipement doivent comprendre: une pompe à eau à piston à haute pression et à haute température, un moteur asynchrone triphasé,et les tuyaux d'entrée et de sortie de la pompe à eau doivent être reliés par des tuyaux haute pression; l'équipement se compose principalement d'un cabinet de commande, d'un système d'alimentation en eau, d'une buse à haute pression, d'un support de réglage électrique de la buse et d'un tourne-disque d'échantillon.

Paramètres techniques

Paramètres techniques IPX9K

1L'essai répond aux besoins des petites enceintes (échantillons dont la taille maximale n'excède pas 250 mm) et des grandes enceintes (échantillons dont la taille maximale est supérieure ou égale à 250 mm).La taille maximale de l'échantillon testé est:: Ø1150 mmX750 mm;

2. personnalisé selon des graphismes standard, répondant aux exigences standard IPX9K;

3. Utilisé pour les gros supports de buse de produit: le bas peut être déplacé électriquement vers l'avant et vers l'arrière, la hauteur vers le haut et vers le bas peut être déplacée électriquement,et la buse vers le bas de 90 degrés peut être déplacé électriquement à gauche et à droite.

Paramètre technique IPX6K

1. Convient pour les essais IPX6K des produits;
