IEC60068-2-1 Chambre d'essai environnementale à haute et basse température

IEC60068-2-1 Chambre d'essai environnementale à haute et basse température

Nom De Marque:	Sinuo
Numéro De Modèle:	Résistant à l'oxydation
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	30 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Volume de travail:

240L

Uniformité de température:

≤2.0℃

Plage de température:

-40°C ≈ + 250°C

Norme appliquée:

La norme IEC60068-2-1 est appliquée.

Taux de chauffage:

≥ 3,0°C/min (sans charge)

Taux de refroidissement:

≥ 1,0°C/min (sans charge)

Taille de studio:

D600 x W800 X H500 mm

Dimensions externes:

D14500 × W 1050 × H1570 mm

Détails d'emballage:

Boîtier en contreplaqué

Capacité d'approvisionnement:

30 ensembles par mois

Mettre en évidence:

SN889-240L Chambre d'essai environnementale

IEC60068-2-1 Chambre d'essai environnementale

Description du produit

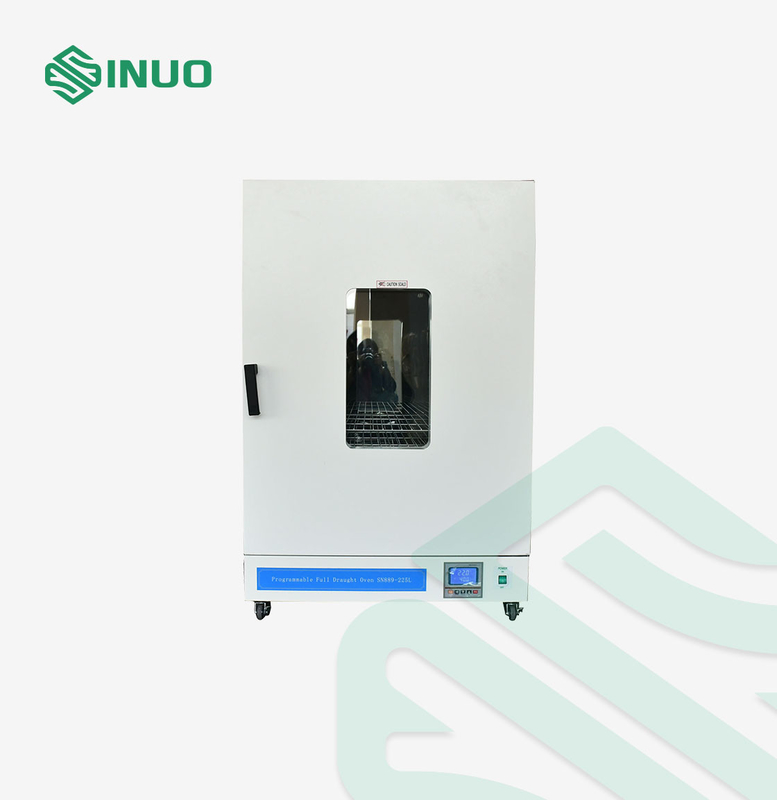

IEC60068-2-1 Chambre d'essai environnementale à haute et basse température

Normes et clauses respectées

La norme IEC60068-2-1:2007 ¢ Épreuves environnementales - Partie 2-1: Épreuves - Épreuve A: froid, IDT

IEC60068-2-2:2007 ¢ Épreuves environnementales - Partie 2-1: Épreuves - Épreuves B-Chaleur sèche, IDT

Vue d'ensemble du produit

1Économie d'énergie: la technologie est basée sur la soupape solénoïde PWM personnalisée par Sporlan Company aux États-Unis.Cette technologie réalise la régulation du débit de pipeline par les actions fréquentes de la soupape magnétiqueLa soupape électromagnétique standard ne peut pas s'y adapter, et elle causera des dommages par fatigue en peu de temps.La soupape de performance principale est produite uniquement par Sporlan Company aux États-UnisLa figure suivante montre la différence entre les soupapes magnétiques.

2Performance: l'équipement est conforme aux normes les plus récentes, l'équipement est intégré, beau et facile à transporter;Les principales pièces de l'équipement sont sélectionnées auprès de marques bien connues au pays et à l'étranger. The fully enclosed and imported French "" compressor with higher precision and the Hangzhou "Yuanfang" variable frequency power supply with better stability make the precision control more accurate during the operation of the equipment. bruit Moins de bruit, performances plus stables et durée de vie plus longue;

3.Contrôle de l'appareil: L'appareil peut être connecté à plusieurs appareils, contrôlé par l'application de téléphone mobile et contrôlé par un PLC avancé, ce qui est plus intelligent et plus pratique à utiliser.L'écran tactile à couleur réelle affiche diverses données d'essai (température, temps, courbe d'essai), qui est plus facile à utiliser.

4Système de mesure et de contrôle: affichage en temps réel et dynamique du processus d'essai et de la courbe d'essai, traitement des données par logiciel modulaire, réanalyse des données et modification de l'amplification de la courbe,la sortie de rapports d'essais et de schémas de courbes sous différents formats, et le support de la transmission de données en réseau.

5. conception professionnelle, sûre et conviviale: interrupteur de contrôle d'arrêt d'urgence, en cas d'urgence, peut verrouiller les équipements de manière fiable; protéger efficacement les équipements;protection multiple des logiciels et du matériel pour assurer la sécurité des équipements et du personnel.

Paramètres techniques

Principaux paramètres techniques

Je ne veux pas.	Projet	Contenu
Une	Modèle de produit	Résistant à l'oxydation
B. Pour	Marque du produit	SINUO
C	Taille du studio	D600 x W800 X H500 mm (sans moteur)
C	Les dimensions extérieures	Partie de l'armoire: environ 14500 D × 1050 W × 1570 H mm
D	Plage de température	-40°C+250°C (range réglable)
	Uniformité de température	≤ 2,0°C (état stable)
	Taux de chauffage	≥ 3,0°C/min (sans charge)
	Taux de refroidissement	1.0°C/min (sans charge)
	Fluctuations de température	± 0,5°C (état stable)
	Déviation de température	± 2,0°C
E	Bruit du moteur	≤ 85 dB
E	Le poids	Environ 680 kg
F	Nom de l'entreprise	Les indicateurs de performance ci-dessus sont les valeurs mesurées à température ambiante de +25°C sans échantillonnage.

Matériel	Matériau de la boîte intérieure	Plaque en acier inoxydable SUS304#
	Matériau de la boîte extérieure	Plaques d'acier laminées à froid, enduites et phosphatées, peinture en poudre de haute qualité
	Matériau d'isolation	Mousse de polyuréthane rigide + fibre de verre ultra-fine
La structure	Parties de conduits d'air	Ventilateur centrifuge; la sortie d'air peut régler le volume d'air, la hauteur et le volume d'air de retour

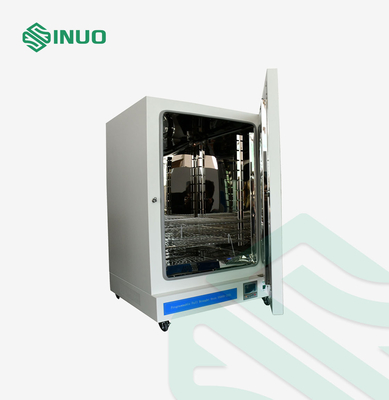

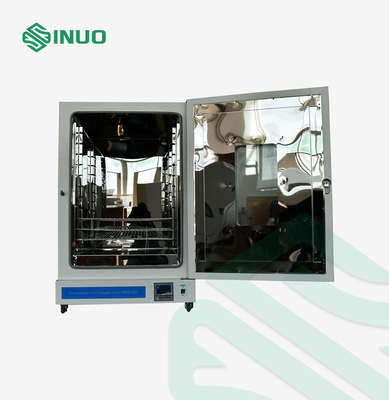

	La porte	(Single) Porte à charnière ouverte, équipée d'une fenêtre d'observation, d'un éclairage, d'un châssis de fenêtre/d'un châssis de porte, d'un appareil de chauffage électrique anticondensation, taille de la porte: (environ) 0,8*0,5M
	Fenêtre d'essai	Il y a une fenêtre d'observation en verre trempé à l'épreuve de l'explosion avec film conducteur sur la porte (avec fonction anti-condensation) 380W × 580H (mm)
	Ventilateur	Ventilateur centrifuge à axe long
	Détenteur de l'échantillon	Deux plateaux mobiles réglables en acier inoxydable
	Le moteur à impulsion	Vélos d'acier inoxydable importés de Taïwan
	Chauffage	Appareils de chauffage électrique en alliage nickel-chrome
	Compresseurs de réfrigération	Compresseur importé Tecumseh
	Évaporateur	Évaporateur à nageoires
	Méthode de refroidissement	Cascade de compresseurs mécaniques
	Méthode de refroidissement	Refroidissement par air
	Instrument de régulation de la température	Écran tactile couleur importé de Corée du Sud
	Trou au plomb	φ50 mm, 1 pièce (située sur le côté gauche de la boîte)
	Détenteur de l'échantillon	2 rayonnages d'échantillons en acier inoxydable, réglables en hauteur.

Systèmes de chauffage et de refroidissement et leur fonctionnement

Projet		Description du principe
Système de chauffage		Tubes de chauffage anti-sécheresse de type manchon en acier inoxydable avec fil de chauffage en alliage nickel-chrome intégré
		Chauffe-eau électrique à chauffage à grande vitesse en acier inoxydable, en forme de U, pour le chauffage
		Système totalement indépendant, n'affecte pas la ligne de commande
Système de réfrigération	Méthode de refroidissement	à refroidissement par air
	Compresseur de réfrigération	Adopter le compresseur importé de Tecumseh, utiliser un réfrigérant écologique
	Tubes en cuivre pour réfrigérant	Tubes en cuivre en spirale interne pour le réfrigérant K-TYPE
	Condensateur	Condensateur refroidi à l'air de type nageoire ondulée
	Évaporateur	Évaporateur de type de pente FINTUBE
	Élément de congélation	Valve électromagnétique d'origine importée, filtre de séchage, etc.
Caractéristiques		L'ensemble des conduites du système est testé pour détecter les fuites en ventilant et en pressurisant 22 kg.
		Les systèmes de chauffage et de refroidissement sont totalement indépendants
		Équipé des caractéristiques techniques professionnelles de l'entreprise, il peut empêcher le flux d'air à haute température et à haute pression de revenir à la machine de refroidissement et d'endommager le système.
		Tous les programmes d'action du système de réfrigération sont entièrement contrôlés par un contrôleur micro-ordinateur

Système d'ajustement

Projet

Les spécifications

Méthode d' ajustement

Ventilation de circulation forcée, régulation équilibrée de la température.Le système de commande contrôle la sortie du chauffe-eau en fonction du point de température défini par le système grâce au résultat de la sortie de calcul automatique PID., et finalement atteint un équilibre dynamique.

Dispositif de circulation

La salle de climatisation intégrée, le conduit d'air circulant et le ventilateur à débit axial long améliorent le débit d'air et la capacité de chauffage en améliorant le débit d'air d'agitation de l'air,et améliorer considérablement l'uniformité de température de la chambre d'essai.

Système de commande:

Projet	Donnez un exemple

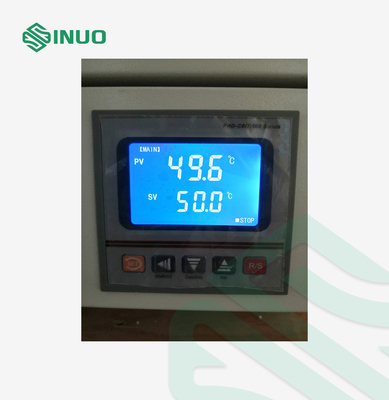

Contrôleur	Contrôleur tactile LCD PLC de 7 pouces programmable
Écran tactile haute définition	Les conditions fixes et les conditions du programme peuvent être définies arbitrairement, l'écran chinois peut être défini et le nom de l'essai de durcissement et le numéro de série peuvent être défini.
Plage de temps réglable	0 ¢ 999 h 59 min.
Mode programmable	En même temps, 120 groupes de programmes avec des conditions différentes peuvent être définis.et le nombre de segments peut être intercepté arbitrairement pour exécuter le cycle, ou le cycle périodique de n'importe quel segment ou groupe peut être effectué.
Mode programmable	Dans chaque groupe de programmes, jusqu'à 1200 sections de température et de temps différentes peuvent être réglées (chaque section peut être réglée jusqu'à 999h59min).et le nombre maximal de sections peut être cyclé jusqu'à 999 fois.
Sécurité	Avec un dispositif de mémoire coupé, les programmes restants peuvent continuer à être exécutés lorsque l'alimentation est restaurée, et la machine peut être réservée pour exécuter le démarrage et le temps de fonctionnement de la machine.
Contrôle	La hausse et le refroidissement peuvent être utilisés pour le contrôle de la pente et le contrôle de la courbe, et ont la fonction de points de référence de température et d'humidité auto-corrigeants.,qui peut réduire la commodité apportée par le réglage manuel.
Fonction de communication	Interface disque U, interface RS-232, blocage matériel de mauvais fonctionnement, logiciel de communication informatique aléatoire
Mettre en place	Réglage tactile, affichage direct de la position, toutes les conditions sont complètement verrouillées automatiquement par micro-ordinateur
Alerte électrique	En cas d'erreur de réglage ou de fonctionnement, un signal d'avertissement sera émis.
Produits	Le contrôleur a une sortie de port de signal d'enregistrement, qui peut être connecté à un enregistreur de température et d'humidité et la sortie d'une courbe d'enregistrement
Interface	Avec l'interface de communication RS-232 standard, longue distance de transmission, peut être connecté au PC pour le contrôle et l'enregistrement.

Dispositif de protection de sécurité

Système de refroidissement	Protection contre la surchauffe du compresseur Protection contre les surtensions du compresseur Protection contre les compresseurs à haute et basse pression Protection contre la pression de l'huile du compresseur Protection contre les surchauffeurs à la température du liquide Protection contre les surtensions ultra-hautes Refroidis à l'air: le ventilateur de condensation est surchauffé
Boîte de test	Réglable par protection contre la température Protection contre la température extrême du canal de climatisation Protection contre la surchauffe du moteur du ventilateur
Autres	Surcharge et protection contre les courts-circuits Protection de l'alarme de défaillance du système de réfrigération causée par plusieurs ouvertures de la boîte
Autre configuration
câble électrique	Énergie AC380V: câble à cinq cœurs (trois phases à quatre fils + câble de protection à la terre) (longueur d'environ 4 mètres)
Commutateur de puissance principal	Détecteur de circuit Chint
Site d'installation	1Le sol est plat et bien ventilé. 2Aucune forte vibration autour de l' appareil. 3Il n' y a pas de champ électromagnétique fort autour de l' appareil. 4. il n'y a pas de substances inflammables, explosives, corrosives et de poussière autour de l'équipement 5. Un espace approprié pour l'utilisation et l'entretien doit être réservé autour de l'équipement, comme le montre la figure suivante: A: ≥40cm, B: ≥150cm, C: ≥100cm, D: ≥60cm, E: ≥40cm
Conditions environnementales	1Température: 5°C à 35°C 2Humidité relative: ≤ 85% 3- Pression de l'air: 86 kPa à 106 kPa
Conditions d'alimentation électrique	Exigences relatives à l'alimentation AC380V: 1- 3 phases 4 fils + fil de terre de protection 2. Plage de tension: CA (380±38) V 3. Plage de fluctuation de fréquence: (50 ± 0,5) Hz 4La résistance de mise à la terre du fil de terre de protection est inférieure à 4Ω 5L'utilisateur est tenu de configurer un interrupteur d'air ou d'alimentation de la capacité correspondante pour l'équipement sur le site d'installation et cet interrupteur doit être utilisé indépendamment pour l'équipement.
Énergie électrique	Il doit y avoir une limite de puissance minimale de 20 A. Pmax ≤ 6,5 kW
Courant maximal	L'ouverture de la porte de la boîte d'essai pendant l'essai provoque une fluctuation de la température et de l'humidité dans la boîte;si la porte est ouverte plusieurs fois ou pendant une longue période ou si l'échantillon d'essai émet de l'humidité pendant l'essai, il est possible que l'échangeur de chaleur du système de réfrigération ne fonctionne pas correctement.

Détails

IEC60068-2-1 Chambre d'essai environnementale à haute et basse température 1
