20% HR ~ 98% HR

Réfrigération : 4,5 KW*2 pièces = 9 KW

Chauffage : 12KW

Humidification : 12 KW

Moteur : 0,75 kW*6 = 4,5 W.

Autres : ≈1,5KW

Puissance totale installée : Pmax≤39KW (sous réserve de la conception finale)

Méthode : Refroidissement par eau.C'est stable et peu bruyant.Marque nationale bien connue.

Débitmètre : 15T/h

Exigences en eau du robinet : conduite d'eau : 1/2" pression de l'eau : 0,3 ~ 0,6 MPa.

Température ambiante : 5℃~+35℃, humidité relative : ≤90% RH

Il ne doit pas y avoir de concentrations élevées de composants, de gaz corrosifs et d'atmosphères inflammables et explosives à proximité.

AC380V±10%, 50HZ±1HZ, système triphasé à cinq fils

Le trou pour le passage du câble d'alimentation se trouve en bas à l'arrière droit de la chambre de test.

La chambre d'essai et l'unité de réfrigération sont de conception divisée.Une fois l'équipement installé, la canalisation de réfrigération et le circuit électrique sont connectés et vérifiés avant de démarrer la machine.

Le contrôleur adopte une armoire de commande indépendante et est installé sur le côté droit du laboratoire.

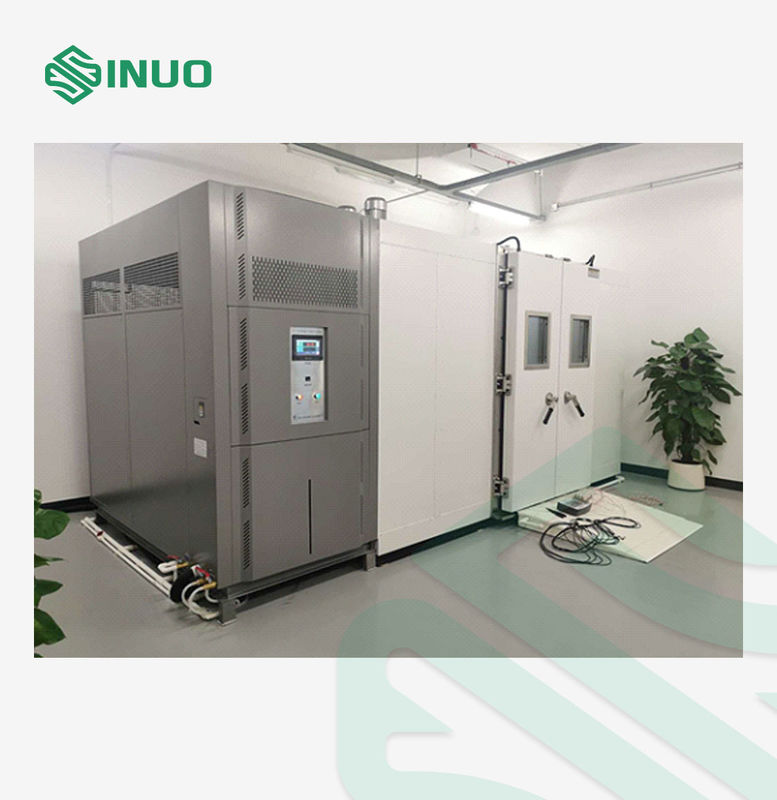

L'équipement adopte un type divisé, et l'unité de réfrigération et l'armoire de commande électrique sont installées sur le côté droit de l'équipement.

La connexion entre le corps de la boîte et l'unité adopte une boîte de jonction antidéflagrante et un tuyau en acier galvanisé, et le processus de connexion est conforme aux normes nationales pertinentes en matière antidéflagrante.

La paroi intérieure est constituée dePlaque d'acier inoxydable SUS304 de 1,2 mm, et tous les TIG non scellés sont soudés en continu pour garantir l'absence de fuite après un test à long terme.

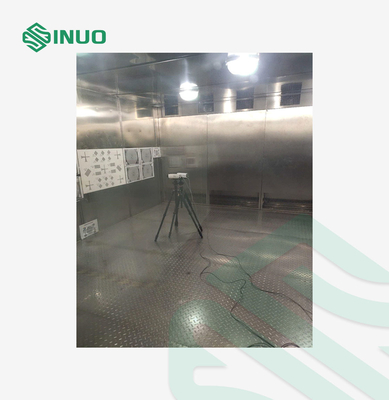

La plaque inférieure est une plaque antidérapante en acier inoxydable avec une capacité de charge ≥300 kg/m2 (charge uniforme).

Le fond du fond de la boîte est partiellement traité et solidifié.Structure inférieure renforcée.Les performances d'isolation thermique de la couche d'isolation thermique du sol et du mur en caisson.La plaque supérieure est cohérente et des fossés de drainage sont réservés en bas.

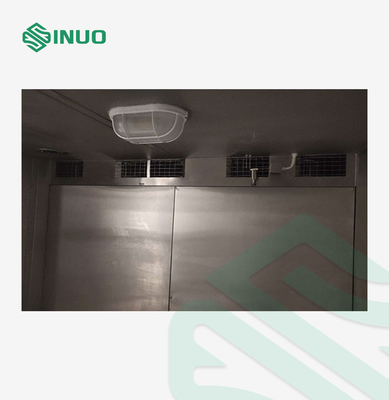

Le conduit d'air est situé derrière le studio :

Le moteur antidéflagrant est installé sur le dessus de la boîte, la roue du ventilateur centrifuge en aluminium est installée sur le dessus de la boîte de test et l'air est uniformément fourni par la sortie d'air de la volute pour répondre aux exigences d'uniformité de la température.

1. Installez 2 portes divisées, la taille de l'ouverture de la porte (800+800) L×2000Hmm

2. La porte est scellée avec une bande d'étanchéité en caoutchouc de silicone souple double couche résistante aux hautes et basses températures

3. La charnière rotative peut garantir un angle d'ouverture de la porte ≥ 120 degrés.

4. Le bord intérieur de la porte est réglé avec une ceinture chauffante à température constante, et le système de contrôle allume automatiquement la ceinture chauffante pour dégivrer en fonction de la température du studio.

Deux ensembles de fenêtres d'observation visuelle (400 × 500 mm) sont installés sur le portail.Le verre de la fenêtre d'observation est constitué de verre isolant multicouche recouvert d'un film chauffant électrique.La fenêtre d'observation a une transmission lumineuse élevée, un bon effet d'isolation thermique et aucun fil de résistance sur la surface du verre.Observation et autres avantages, lorsque la température du studio est inférieure à la température ambiante, la commande active automatiquement la fonction de désembuage de la fenêtre d'observation.

1. Le moteur adopte un moteur professionnel : 0,75 kW, 6 jeux d'IP55.

2. La volute du ventilateur est en aluminium pour empêcher les étincelles dues au frottement entre la roue et la volute ;

3. Les boîtiers intérieur et extérieur sont dotés de lignes de mise à la terre fiables et la surface de l'équipement est pulvérisée avec une peinture antistatique conductrice pour garantir qu'aucune électricité statique ne puisse s'accumuler sur la surface du boîtier de l'équipement.

4. Le capteur de température (PT100) adopte un capteur antidéflagrant.

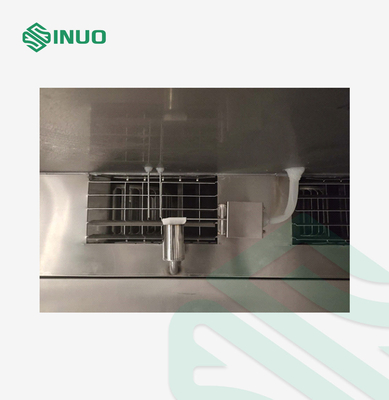

5. L'appareil de chauffage est un radiateur en acier inoxydable sans flamme nue.

6. Le câblage des appareils électriques antidéflagrants répond aux exigences nationales antidéflagrantes.

7. Installez un protecteur indépendant de surchauffe, c'est-à-dire un instrument de protection de la température à deux sections, pour éviter tout risque de dépassement de température dans la salle de travail.

1. Fil chauffant en alliage nickel-chrome

2. Mode de contrôle du chauffage : réglage de la largeur d'impulsion à période égale sans contact, SSR (relais à semi-conducteurs)

3. Puissance de chauffage : ≤12,0KW

Le dispositif de réapprovisionnement automatique en eau est adopté.Après avoir connecté l'eau du robinet à un tuyau d'eau de 1/2", le dispositif d'alimentation en eau est une marque de renommée internationale, qui peut automatiquement filtrer et désioniser l'eau.

Débit d'eau déminéralisée : 10L/h

Pression de l'eau : 0,1 ~ 0,25 Mpa

Dureté de l'eau : ≤0,03mol/L (1,5 mg/L, calculé en CaCO3) m, la norme nationale pour l'eau d'humidification, pour fournir l'eau déionisée requise pour la partie humidification de l'équipement

Nouveaux réfrigérants répondant aux exigences internationales en matière de protection de l’environnement :

1. Catégorie haute température : R404A

2. Catégorie basse température : R23

1. La configuration principale du système de réfrigération adopte des composants importés d'Europe et des États-Unis.Pour la configuration spécifique, voir la liste de configuration principale de l'équipement ;

2. L'échangeur de chaleur à plaques brasées en acier inoxydable Danfoss est utilisé comme condenseur évaporatif du système de réfrigération en cascade, avec une petite différence de température de transfert de chaleur, une efficacité d'échange de chaleur élevée et un aspect compact ;

3. Afin d'empêcher l'eau dégivrée du compresseur de s'écouler librement, un bac de réception d'eau est installé sous le compresseur, qui est collecté et évacué de manière centralisée ;

4. Équipé d'un manomètre pour afficher la pression du système, ce qui est pratique pour l'inspection et l'entretien du système de réfrigération

Afin de réduire le bruit dans le laboratoire, un schéma complet de réduction du bruit interne de l'unité et d'absorption des chocs du compresseur est adopté.

1. Amortissement du compresseur

1.1 Installer des ressorts amortisseurs et des coussinets en caoutchouc au bas du compresseur pour réduire la transmission des vibrations du compresseur au châssis de l'unité à travers la base ;

1.2 Les tuyaux d'aspiration et d'échappement du compresseur utilisent des tuyaux métalliques amortisseurs de l'américain Packless ou de l'italien Castel pour réduire la transmission des vibrations à travers les tuyaux.

1.3 Le pipeline de traitement du compresseur adopte une courbure absorbant les chocs et une fixation distale pour éviter la résonance

2. Silencieux dans l'unité ;

Le boîtier de l'unité est collé avec du coton insonorisant.Étant donné que l'intérieur de l'unité a besoin de ventilation et de dissipation de la chaleur, afin de réduire la transmission du bruit dans l'air, des déflecteurs acoustiques avec du coton insonorisant absorbant l'huile sont installés à l'entrée et à la sortie d'air pour réduire la transmission des ondes sonores à la pièce. par les trous d'aération.

1. Le dispositif de chauffage est un radiateur blindé antidéflagrant

2. Le relais à semi-conducteurs est utilisé pour le démarrage sans contact sans passage à zéro pour faire fonctionner le chauffage, sans étincelles ni bruit de contact, et a une longue durée de vie.

Utilisant le contrôleur à écran tactile couleur coréen « Sanyuan » TEIM 2700, les principales caractéristiques sont les suivantes :

1. Écran tactile TFT couleur vraie de 7 pouces, l'interface homme-machine peut être sélectionnée en chinois ou en anglais et la méthode de fonctionnement du menu permet aux utilisateurs de maîtriser facilement la méthode de fonctionnement de l'équipement ;
2. Précision de l'affichage : température 0,1 ℃ ;temps 0,1min
3. Deux méthodes de test peuvent être sélectionnées : température constante (fonctionnement manuel) ou programme (c'est-à-dire fonctionnement automatique avec programme prédéfini)
4. Le fonctionnement de l'équipement présente un degré élevé d'automatisation.Réglez la température cible ou les procédures de fonctionnement de l'équipement prédéfinies.Une fois le bouton de fonctionnement activé, le système peut déterminer automatiquement s'il faut ouvrir l'unité de réfrigération, le chauffage ou le ventilateur.Les collègues peuvent ajuster automatiquement la puissance de chauffage sans opérations ni surveillance excessives de l'utilisateur, la courbe de processus de test idéale peut être obtenue.
5. La fonction d'exécution de programme prédéfini permet aux utilisateurs de prédéfinir 1 000 courbes de programme, chaque courbe peut être configurée jusqu'à 100 étapes, 6 groupes de petits cycles et 10 programmes différents peuvent être liés, et le programme peut être récupéré et stocké pour le prochain test.peut être appelé directement.
6. Pendant le test, des paramètres de référence importants tels que la température cible actuelle, la température mesurée, la puissance calorifique, la durée de fonctionnement et le processus d'exécution du programme peuvent être affichés en temps réel.
7. Il peut stocker des courbes de température et des données pendant 600 jours.
8. Fonction d'autodiagnostic des pannes, lorsque l'équipement tombe en panne, il déclenche automatiquement une alarme et coupe l'alimentation électrique.Les collègues afficheront le phénomène de défaut et une description simple du défaut sur le contrôleur, et les utilisateurs pourront facilement trouver la cause en fonction du défaut.

1. Fonction d'enregistrement de données USB :

2. Vous pouvez directement insérer n'importe quel disque U n'importe où dans le fichier d'enregistrement historique et effectuer des opérations telles que la lecture et l'analyse sur l'ordinateur.

3. Fonctions logicielles PC puissantes, interface Ethernet standard 10 M/100 M, acquisition automatique d'adresse IP, identification du réseau et contrôle facile.

3.1.Serveur:

L'ordinateur hôte est directement connecté à un boîtier de test via un câble réseau

3.2 Réseau local :

Plusieurs ordinateurs et plusieurs connexions LAN de zone de contrôle UMC1000

3.3 Synchronisation à distance du SERVEUR WEB ;

La surveillance à distance peut être effectuée via le test INTERNET NET.

1. Sécurité du personnel

1.1 protection contre les fuites

2. Sécurité des équipements :

2.1 perte de phase d'alimentation, erreur de phase, protection contre l'instabilité de tension ;

2.2 Protection de limitation de courant de boucle de contrôle

2.3 Protection contre les surcharges du moteur du ventilateur

2.4 Protection contre les surcharges de courant du compresseur

2.5 protection contre la surchauffe du compresseur

2.6 Protection haute pression du compresseur

2.7 protection contre les courts-circuits du réchauffeur

2.8 Protection contre les fuites de l'équipement

2.9 Fonction de protection secondaire indépendante contre la surchauffe

Température : 5 ℃ ~ 35 ℃

Humidité relative : ≤85

Pression atmosphérique : 80-106 kPa

Il n’y a pas de forte vibration autour ;

Pas de lumière directe du soleil ni de rayonnement direct provenant d’autres sources de chaleur ;

Pas de fort flux d'air : lorsque l'air ambiant doit être forcé à circuler, aucun flux d'air n'est directement soufflé vers la boîte ;

Il n’y a pas de champ électromagnétique puissant autour ;

Il n’y a pas de concentration élevée de poussière et de substances corrosives à proximité.

Tension et fréquence : AC380V ± 10 %, 50 Hz, triphasé à quatre fils + fil de terre de protection

Résistance de mise à la terre du fil de terre de protection : La résistance de mise à la terre du fil de terre de protection est inférieure à 4 Ω
