Contacts:	Zoe Zou
Téléphone:	(86) 13527656435
Télécopieur:	86-020-39185976

Lieu d'origine:	Chine
Nom de marque:	Sinuo
Certification:	Calibration Certificate (Cost Additional)
Numéro de modèle:	SN886-6m3

Quantité de commande min:	1
Prix:	Customized
Détails d'emballage:	Emballage à l'exportation
Délai de livraison:	45 jours
Conditions de paiement:	T/T
Capacité d'approvisionnement:	10 ensembles par mois

Détail Infomation
Fluctuations de température:	≤±0.5℃	Déviation de la température:	≤±2.0℃
Plage d'humidité:	20 à 98% de RH	Déviation de l'humidité:	+2,0%RH / -3,0%RH
Taux de chauffage:	-70℃~+180℃	Taux de refroidissement:	+ 180°C ∼ 70°C
Taille intérieure de chambre:	Le nombre de points de contact est déterminé par le nombre de points de contact entre les points de	Dimensions extérieures de la chambre:	Pour les véhicules à moteur à commande autonome, la valeur maximale de l'échantillon doit être égale
Surligner:	Chambre d'essai d'humidité à température constante , Chambre d'essai d'humidité de 6 m3 , Équipement d'essai pour les essais d'humidité IEC60068-2-78

Je ne veux pas.	Projet	Contenu
Une	Numéro du produit	SN886-6m3
B. Pour	Marque du produit	SINUO
C	Taille interne de la chambre	Le nombre de points de contact est déterminé par le nombre de points de contact entre les points de contact.
	Dimensions extérieures de la chambre	Partie de l'armoire: environ 2300 mm W × 2890 mm D × 2350 mm H
D	Plage de température	-70°C+180°C (range réglable)
	Taux de chauffage	-70°C+180°C taux de chauffage moyen tout au long du procédé environ 2~3°C/min
	Taux de refroidissement	+180°C−70°C taux de refroidissement moyen tout au long du processus environ 0,7°C/min
	Résolution de l'affichage de la température	0.1°C
	Fluctuations de température	≤ ± 0,5°C	Données mesurées en l'absence de charge
	Déviation de température	≤ ± 2,0°C
	Plage d'humidité	RH de 20 à 98%
	Déviation de l'humidité	+2,0%RH / -3,0%RH
	Déviation de l'humidité	En cas de défaillance de l'échantillon, le test doit être effectué sur un échantillon de l'échantillon.
	Fluctuation de l'humidité	≤ ± 2,0%R.H.
	Graphique de la plage de capacité de contrôle de la température et de l'humidité	(Référence au graphique de l'intervalle contrôlable de température et d'humidité, sans source d'humidité ni charge thermique)
E	Bruit du moteur	≤ 75 dB (A) (le dispositif de détection du bruit est mesuré à 1 m de la porte de l'équipement)
F	Énergie	AC3¢5W 380V 50Hz (R, STN trois phases cinq fils plus fil de terre) (fluctuation de tension ≤±10%)
G	Le pouvoir	25 kW au total
H est	Conception à économie d'énergie	Le PLC du système de commande est utilisé pour ajuster automatiquement les conditions de fonctionnement du réfrigérateur en fonction des conditions d'essai.Le système de réfrigération peut régler la puissance en fonction de la charge et dispose d'une technologie de réglage de l'énergie du compresseur, ce qui peut avoir d'excellents effets d'économie d'énergie.
Je suis...	Méthode de refroidissement	L'équipement adopte un type de refroidissement à l'eau (avec une tour d'eau, une pompe à eau).

Installation globale	L'entrepôt est assemblé et installé en fixant des serrures sur place, et a une belle apparence.La couche intermédiaire entre la chambre intérieure et la coque extérieure est remplie de mousse de polyuréthane et de plaques d'acier renforcéesLa structure est solide, l'installation est pratique et rapide, et la période de construction est courte.
Matériau de la chambre extérieure	Épaisseur standard de la plaque d'acier de couleur extérieure: 0,8 mm
Matériau de la chambre intérieure	La chambre intérieure est en acier inoxydable mat SUS#304.
Matériau d'isolation	100 mm de mousse de polyuréthane rigide et de laine de verre, ignifuge et ignifuge, répondant aux exigences environnementales.La couche intermédiaire entre la chambre intérieure et la coque extérieure est remplie de polyuréthaneLa structure est solide, l'installation est pratique et rapide, et la période de construction est courte.
Plaques verticales et plaques de toiture	Fabriqué en acier inoxydable mat SUS#304 (épaisseur totale 1,0 mm)
Matériau du fond	Fabriqué en acier inoxydable SUS#304 en relief
Porte de la chambre	L'extérieur de la porte est fait de plaques d'acier laminées à froid qui sont découpées, pliées et peintes par CNC (épaisseur 1,2 mm),et l'intérieur est renforcé avec des tubes carrés pour éviter toute déformation ou fuite d'air lors d'une utilisation à long terme. porte simple à charnière, afin d'éviter la condensation ou le gel sur le cadre de la porte et le bord de la porte lors des essais à basse température,le cadre de la porte et le bord de la porte sont équipés de dispositifs de dégel électrique.
En bas	La rainure de drainage inférieure est large de 60 mm et profonde de 30 mm. Elle est enfoncée autour du périmètre inférieur.2 drains de plancher en acier inoxydable sont utilisés pour la chambre d'essai pour tester à haute température et à haute humidité pour décharger l'eau de condensation.

Plaque inférieure	a) Charge uniforme: 500 kg/m2; b) La capacité de support de la plaque inférieure est assurée par un acier à canal horizontal pour que la chambre d'essai soit installée sur une surface plane.La plaque inférieure de la chambre d'essai est installée avec des carrés en bois supportant la chargeUne plaque d'aluminium antidérapant de 3 mm est installée sur la plaque inférieure en acier inoxydable pour assurer une tension uniforme sur toute la plaque inférieure.
Fenêtre d'observation	La taille de la fenêtre d'observation: largeur 400*hauteur 600 mm. La porte est équipée d'une grande fenêtre d'observation en verre sous vide à 3 couches résistante à la chaleur et à la transpiration.Il n'y aura ni gel ni condensation à la surface..

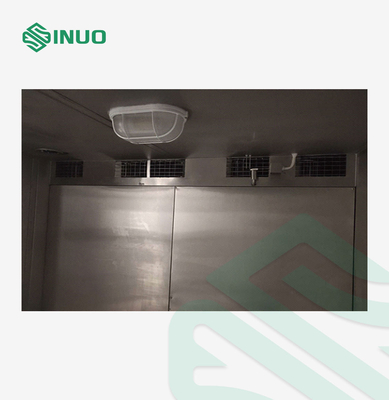

Dispositif d'éclairage	Deux lampes d'éclairage sont installées dans la chambre d'essai, à l'épreuve des explosions et de l'humidité.
Trou au plomb	La carrosserie est équipée d'un trou de 1 Φ100 mm, d'une prise souple et d'un couvercle de trou pouvant être utilisé pour le câble d'alimentation ou la ligne de signal d'essai externe qui passe à travers
Sélection	L'étanchéité de la porte de la chambre d'essai est faite de bande de caoutchouc de silicone, qui résiste aux températures élevées et basses, anti-âge et a de bonnes performances d'étanchéité.
fenêtre de balance de pression	La fenêtre d'équilibrage de pression équilibre la pression à l'intérieur et à l'extérieur de l'entrepôt.et empêche la porte d'être aspirée vers l'intérieur et de ne pas pouvoir s'ouvrir pendant le refroidissementIl est normalement fermé et s'ouvre automatiquement lorsque la différence de pression est importante.
Capteur de température	Utilisation de capteur de température PT100 en platine importé, haute précision
Capteur d'humidité	Adoptez un capteur d'humidité de haute sensibilité avec une grande précision et une longue durée de vie
Système d'alimentation en air
Diagramme schématique de l'alimentation en air	La sortie d'air adopte la méthode de retour d'air de circulation de sortie d'air supérieure et de retour d'air inférieure.
Caractéristiques de l'alimentation en air	L'air est transporté par la roue de vent centrifuge, et la voûte de sortie d'air ajuste la direction du vent pour assurer pleinement l'uniformité à l'intérieur de la chambre.
Moteur de circulation	Moteur asynchrone à 380 V

Roue à vent	Ventilateur à circulation centrifuge à ailes multiples, lames en alliage d'aluminium résistantes aux hautes et aux basses températures
Système de réfrigération
Méthode de réfrigération	Compression mécanique de vapeur en cascade binaire
Compresseur	Compresseur à piston semi-hermétique allemand GEA ou Compresseur à rouleaux Emerson
Réfrigérant	HFC non fluorés et respectueux de l'environnement R404a+R23
Condensateur	Type de coque et de tube à haut rendement refroidis à l'eau
Évaporateur	Évaporateur à nageoires en alliage d'aluminium à plusieurs sections à haut rendement (type nageoire épaissie)
Autres accessoires	Ils sont tous des produits de haute qualité de marques internationales de premier ordre (photo à droite: sèche-linge à filtre)
Déshumidification	Congélation et déshumidification par le système de réfrigération (l'air de la boîte passe à travers l'évaporateur à une température inférieure au point de rosée et l'humidité est précipitée)
Système de chauffage et d'humidification
Tubes de chauffage	Chauffage électrique, type de fil de chauffage électrique en alliage nickel-chrome de haute qualité, contrôle de modulation de la largeur d'impulsion PID SSR ajuste automatiquement la puissance de chauffage.
Méthode de contrôle	Le signal de sortie du contrôleur est utilisé pour obtenir un contrôle de commutateur sans contact de haute précision par le biais de relais SSR à état solide.
Tubes d'humidification	Chauffage électrique de type chaudière, câble de chauffage électrique en alliage nickel-chrome de haute qualité plus blindage SUS304, contrôle de modulation de la largeur d'impulsion PID SSR ajuste automatiquement la puissance de chauffage.La vapeur est injectée dans la chambre d'essai après humidification.
Méthode de contrôle	Le signal de sortie du contrôleur est utilisé pour obtenir un contrôle de commutateur sans contact de haute précision par le biais de relais SSR à état solide.
Système de contrôle et circuit de contrôle
Contrôleur		Il adopte l'écran tactile à couleur programmable équilibré à froid contrôleur de température et d'humidité "7 pouces" chinois et anglais véritable écran tactile couleur interface homme-machine (type de conversation d'écran)

Fonction d'affichage à l'écran
Résolution de diffusion	Température 0,01°C; humidité 0,1%; temps 1min
Mode de fonctionnement	Exécution du programme, exécution de valeur fixe
Capacité du programme	La durée de fonctionnement à valeur fixe peut être réglée jusqu'à 9999h59m (l'opération continue sans limite de temps est définie à 0); Capacité de programmation utilisable: 120 groupes maximum; Capacité de mémoire utilisable: 120 pas par groupe; Exécution répétable des commandes: chaque commande peut être exécutée jusqu'à 999 fois.
Méthode de réglage	Mode de dialogue homme-machine, avec entrée et commande tactiles
Interface de communication	Peut être connecté à un ordinateur pour afficher des courbes et collecter des données (l'ordinateur n'est pas inclus) Appareils de communication RS-232, RS-485 et USB
Carte mémoire USB	Disque flash USB branché pour télécharger des courbes historiques, des données historiques, fonctionnalité échangeable à chaud
Méthode d'enregistrement des données	Il dispose d'une mémoire vive protégée par batterie qui peut enregistrer les valeurs de réglage, les valeurs d'échantillonnage et le temps d'échantillonnage de l'appareil; la période d'enregistrement de la courbe peut être réglée à 30 ~ 60 secondes,et le temps de mémoire maximal stocke 90 jours de courbes historiques et de données historiques (lors de l'échantillonnage).
Fonction de mémoire d'arrêt	Le mode de récupération après coupure de courant peut être réglé sur: démarrage à chaud/démarrage à froid/arrêt.
Planifier la fonction de démarrage	L'opérateur peut régler l'heure d'allumage à volonté et la machine fonctionnera automatiquement après l'expiration du temps d'allumage.
Principaux composants du circuit de commande	Les principaux composants du circuit de commande sont tous de marque de haute qualité.
Diagramme de référence du système de circuit		Chaque ligne est marquée par un numéro de ligne.
Fonction de protection		Nom de l'entreprise
1Il est livré avec un interrupteur de protection sans fusible. 2Surcharge et surchauffe du compresseur 3- dispositif de protection contre les surtensions et sous-tensions du système 4Autodiagnostic du contrôleur et affichage des défauts 5Protection contre la pression d'eau de refroidissement basse 6Protection contre les fuites et les courts-circuits 7. Protection contre les courts-circuits de charge 8- Terminal de sécurité au sol. 9Protection contre la surchauffe ou la surcharge du moteur du ventilateur 10. Dispositif d'équilibrage de la pression de l'air à l'intérieur et à l'extérieur de la boîte
Conditions d'utilisation
1. température ambiante: -5°C à +28°C; 2. humidité relative: ≤ 85% RH; 3. pression atmosphérique: 80 à 106 kPa 4Aucune forte vibration. 5. Appui électrique de l'équipement: (notez que l'alimentation électrique d'essai n'est pas incluse) 5.1 Connecter l'alimentation à 380 VAC (± 10%), câble triphasé + câble de mise à la terre de protection, résistance de mise à la terre ≤ 4Ω; 5.2 Puissance effective maximale: 25 kW 6Fréquence: 50 ± 0,5 Hz
Diagramme de la structure de l'équipement (uniquement à titre de référence) 1Une seule porte, deux salles de travail. 3. chambre de mélange d'humidité et de chaleur, 4. 5Évaporateur 6, chauffeur 7, ventilateur 8, réfrigérateur 9, tour de refroidissement

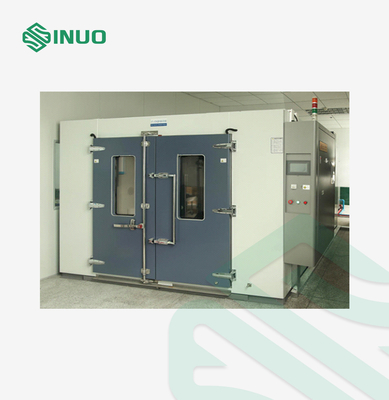

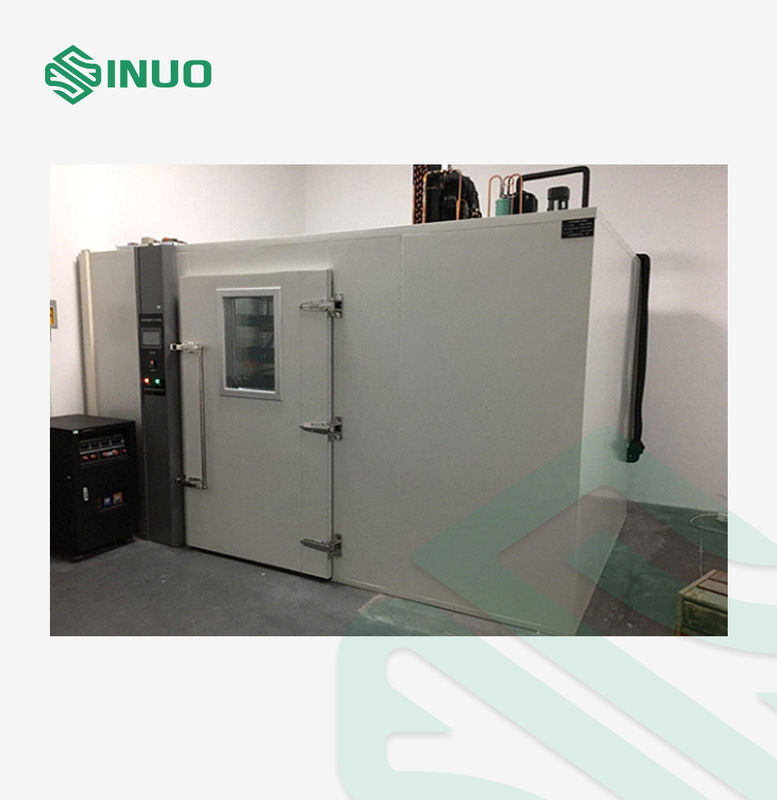

IEC60068-2-78 2012 Chambre d'essai à température et humidité constantes 6m3
