Chambre d'essai d'humidité de la température
Created with Pixso.

IEC60068-2-78 -70°C Chambre d'essai équilibrée à froid à température et humidité constantes 1000L

IEC60068-2-78 -70°C Chambre d'essai équilibrée à froid à température et humidité constantes 1000L

Nom De Marque: Sinuo
Numéro De Modèle: Les produits de la catégorie 1 doivent être présentés dans la liste ci-dessous:
Nombre De Pièces: 1
Conditions De Paiement: T/T
Capacité à Fournir: 10 ensembles par mois
Informations détaillées
Lieu d'origine:
Chine
Certification:
Calibration Certificate (Cost Additional)
Fluctuations de température:
±0,5°C
Fluctuation de l'humidité:
≤2.5%
Déviation de la température:
≤±2.0℃
Déviation de l'humidité:
≤ ± 3%
Dimensions internes:
Le nombre de points de contact doit être le même que le nombre de points de contact.
Dimensions extérieures:
Les mesures de sécurité doivent être prises en tenant compte de l'état de l'appareil.
Temps de chauffage:
Pas de charge moyenne de 2°C/min
Temps de refroidissement:
Pas de moyenne de charge 0,7°C/min
Détails d'emballage:
Emballage à l'exportation
Capacité d'approvisionnement:
10 ensembles par mois
Mettre en évidence:

Chambre d'essai d'humidité IEC60068-2-78 Chambre d'essai d'humidité 1000L

,

1000L Humidity Test Chamber

Description du produit

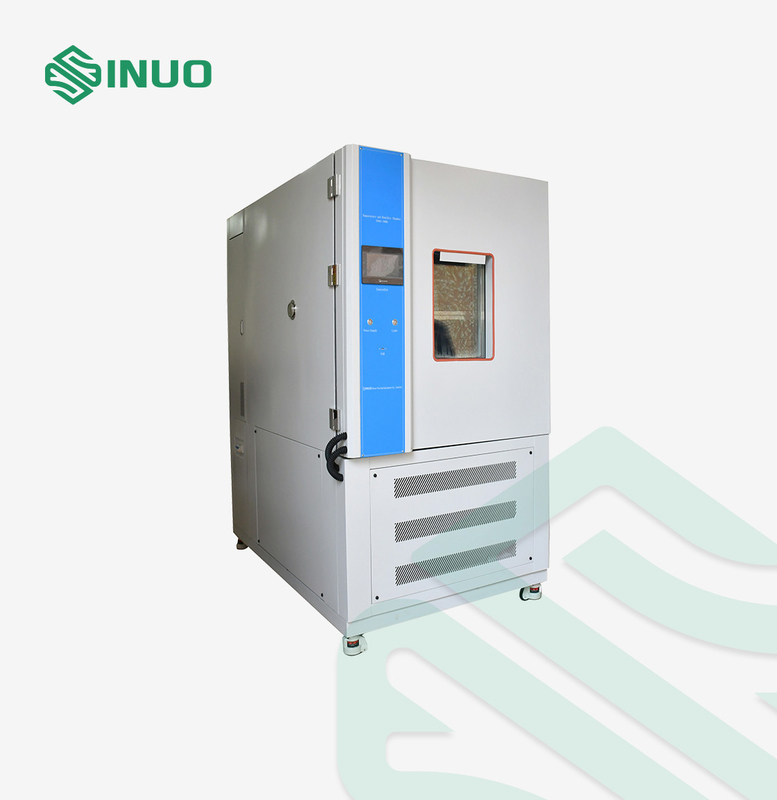

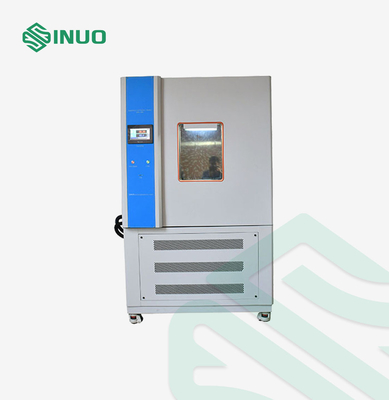

IEC60068-2-78 -70°C Chambre d'essai équilibrée à froid à température et humidité constantes 1000L



Normes et clauses respectées




La norme IEC60068-2-1:2007 ¢ Épreuves environnementales - Partie 2-1: Épreuves - Épreuve A: froid, IDT

IEC60068-2-2:2007 ¢ Épreuves environnementales - Partie 2-1: Épreuves - Épreuves B-Chaleur sèche, IDT

Les essais doivent être effectués en tenant compte de l'expérience acquise.

IEC60068-2-30:2005 ¢ Épreuves environnementales-partie 2-30: essais-essai Db: chaleur humide, cyclique (cycle de 12h+12h), IDT



Vue d'ensemble du produit




Contrôleur de température programmable intelligent à contact équilibré à froid (contrôle d'économie d'énergie)

Ce matériel d'essai interdit:

1- Épreuves ou stockage d'échantillons de substances inflammables, explosives et volatiles

2.Essai ou stockage d'échantillons de substances corrosives

3Tests ou stockage d'échantillons biologiques

4.Essai ou stockage d'échantillons provenant de sources d'émission électromagnétique forte

Conditions de l'environnement d'essai: lorsque la température ambiante est de +25°C, l'humidité relative ≤ 85% et qu'il n'y a pas d'échantillon dans la chambre d'essai



Paramètres techniques




Nom du produit Chambre d'essai programmable à température et humidité constantes
Modèle de produit Les produits de la catégorie 1 doivent être présentés dans la liste ci-dessous:
Volume, dimensions et poids
Volume intérieur nominal 1 000 litres
Le poids Environ 560 kg
Résultats
Plage de température -70°C→+150°C
Plage d'humidité

(20 ¢98) %RH

(Température: 20°C~85°C, voir le graphique de la plage contrôlable de température et d'humidité, pas de charge thermique active)



Fluctuations de température ±0,5°C
Fluctuation de l'humidité ≤ 2,5%
Déviation de température ≤ ± 2,0°C
Déviation de l'humidité ≤ ± 3%
Temps de chauffage Pas de charge moyenne de 2°C/min
Temps de refroidissement Pas de moyenne de charge 0,7°C/min
Conditions de charge Aucune
Bruit de travail

Une pondération est utilisée pour tester la moyenne de 9 points; chaque point d'essai est situé à 1 mètre de la source de bruit horizontalement et à 1 mètre au-dessus du sol.)

Un niveau sonore ≤ 70 dB (A)

(Mesurée dans une pièce insonorisée à une température ambiante de 25°C et à faible écho;

La structure

Enveloppe isolée du bâtiment



1Matériau d'isolation de la boîte: mousse de polyuréthane rigide résistante à haute température de 100 mm.

2Matériau d'isolation des portes: mousse de polyuréthane rigide de 100 mm résistante aux températures élevées.

3Matériau des parois extérieures: pulvérisation de panneaux A3

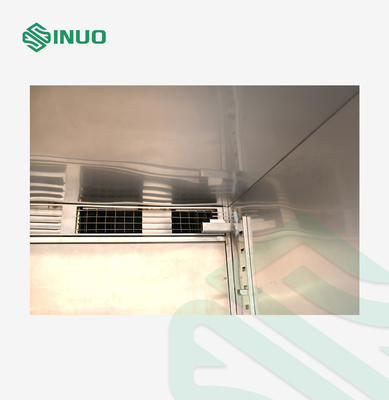

4Matériau de la paroi intérieure: plaque en acier inoxydable brossé SUS#304.

Résistance de la structure inférieure La capacité lourde de la voie au fond de la chambre d'essai: ≤ 100 kg/m2 (charge)
Chaîne de climatisation

1.Ventilateur, chauffage, évaporateur (également déshumidificateur), dispositif de drainage, port d'équilibrage de pression, plaque de guidage réglable, capteur de température

2Ventilateurs centrifuges à long axe en acier inoxydable: 4 unités/90 W.

Configuration standard de la chambre d'essai

1. Lampes à économie d'énergie dans la boîte: Lampes à économie d'énergie LED

2. Manche plate intégrée,

3. trou de plomb: φ50 mm 1 pièce

4Ventilateur 400x600x40 mm en verre trempé sous vide à trois couches.

5. charnière de porte: charnière importée SUS # 304

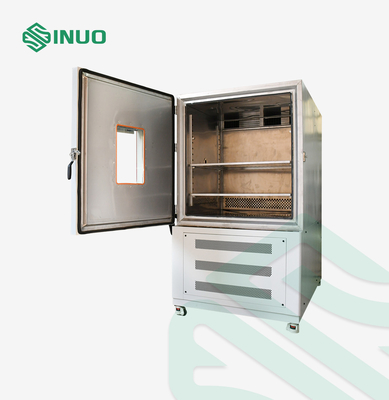

Porte de boîte

1. équipée d'un mécanisme de verrouillage de la porte de sécurité (la porte peut être ouverte dans la salle d'essai), la porte est équipée d'une chaleur électrique pour empêcher la condensation,et la plage de vision de la fenêtre d'observation en verre isolant est d'environ (W400×H600mm)Appareil de chauffage électrique pour empêcher la condensation sur le cadre de la porte

2La porte à une pièce s'ouvre vers l'extérieur, la charnière à gauche et la poignée à droite (lorsqu'elle est tournée vers l'avant de la boîte).

Panneau de commande Le contrôleur est un écran d'affichage 600 de 7 pouces, écran d'affichage de contrôle de température (humidité), lumière d'indicateur de fonctionnement et bouton d'éclairage
Salle mécanique Unité de réfrigération, plateau d'eau du compresseur, dispositif de réduction de pression, dispositif de chauffage
Cabinet de distribution Planche de distribution, ventilateur de refroidissement, interrupteur d'alimentation principal, transformateur, relais intermédiaire, relais temporel, relais à l'état solide, contacteur CA, disjoncteur
Chauffage

1.Puissance de chauffage: environ 4 kW

2. Méthode de commande de chauffage: SSR (Solid State Relay) sans contact avec modulation de la largeur d'impulsion à période égale

3.Chauffe-eau électrique en acier inoxydable en forme de tuyau de chauffage en forme de nageoire

Trou dans le câble d'alimentation Situé au dos de la boîte
Système de refroidissement
Équipement de chauffage et de froid

1. Méthode de refroidissement: refroidissement par air

2. système de réfrigération à température basse et à faible bruit de type vortex ultra-basse température Hitachi ou Emerson (méthode de dissipation thermique refroidie à l'air).

Dispositif d'échange de chaleur et de froid Système de réfrigération à deux étages, compresseur à rouleaux à faible bruit Hitachi ou Emerson, adoptant une conception d'échangeur de chaleur et de froid à charbon froid SWEP à très haute efficacité [fabriqué en Suède (sus#316) ],il est plus efficace que le type traditionnel de spirale interne.
Régulation de la charge de chauffage

1Comparé à la conception traditionnelle, la stabilité de contrôle et la reproductibilité sont plus élevées, et il atteint une super efficacité d'économie de puissance et d'économie d'énergie.

2- adopter le réglage automatique du dispositif de débit de charbon froid pour éliminer efficacement la charge de chauffage du produit à tester et la technologie allemande/japonaise

Synchronisation technologique.

Compresseurs de réfrigération Hitachi ou Emerson?
Composants à haute efficacité

1Les dispositifs d'étranglement adoptent des accessoires de réfrigération Chiming importés.

2Le condensateur et l'évaporateur adoptent un dispositif de nageoires en aluminium de type double spoiler AC&R.

Système d'expansion Système de réfrigération à capacité contrôlée (tube capillaire).
Condensateur par évaporation Tout échangeur de chaleur en cuivre.
Méthode de commande du réfrigérateur

1Le système de réfrigération est conçu avec des mesures de réduction des vibrations et du bruit telles que des tubes amortisseurs.

2Circuit de refroidissement de l'air de retour du compresseur

3Ventilateur de régulation de la pression d'évaporation.

4Le contrôleur du système de commande ajuste automatiquement les conditions de fonctionnement du compresseur de réfrigération selon les conditions d'essai,et peut contrôler la capacité de refroidissement de sortie pour atteindre le principe d'économie d'énergie.

Réfrigérant Honeywell R404a (indice de dégradation de la couche d'ozone est de 0)
Système de commande électrique
Modèle de contrôleur Contrôleur de température programmable intelligent à contact équilibré à froid (contrôle d'économie d'énergie)
Paramètres techniques du contrôleur

Signal d'entrée de température et d'humidité ampoule sèche et humide PT100x2.

Résolution: température ±0,01°C, humidité ±0,1%R.H.

Il possède des fonctions de veille et d'alarme de limite supérieure et inférieure.

Neuf séries de paramètres de commande PID, calcul automatique PID.

Écran de correction automatique des ampoules sèches et humides

Précision: température ± 0,1°C + 1 chiffre, humidité ± 1%R.H + 1 chiffre

La pente de température: 0,1 à 9,9 peut être réglée.

Méthode de contrôle

1. méthode de contrôle de température et d'humidité équilibrée BTHC + contrôle intelligent de la capacité de refroidissement DCC + contrôle électrique intelligent DEC (équipement d'essai de température et d'humidité)

2. PID de saturation anti-intégrale

3. méthode de contrôle de température équilibrée BTC + contrôle intelligent de la capacité de refroidissement DCC + contrôle électrique intelligent DEC (équipement d'essai de température)

Fonction d'affichage à l'écran

1. Il adopte le style de conversation à l'écran, aucune entrée de touche n'est requise, et les options peuvent être touchées directement à l'écran.

2Les valeurs de température réglées (SV) et réelles (PV) sont affichées directement.

3. Il peut afficher le numéro du programme en cours d'exécution, le segment, le temps restant et le nombre de cycles.

4. fonction de temps accumulé de l'opération.

5La valeur de réglage de la température du programme est affichée sous forme de courbe graphique, avec la fonction d'affichage en temps réel de l'exécution de la courbe du programme.

6Il dispose d'un écran d'édition de programme séparé, et au moins 5 segments de température, d'humidité et d'heure peuvent être entrés sur chaque page.

7L'anglais peut être changé à volonté.

8. L'écran d'invite de défaut s'affiche.

9Le rétroéclairage de l'écran peut être réglé.

10. La fonction de protection de l'écran peut être réglée sur la minuterie, TIMER ou l'arrêt manuel.

Dispositif de protection de sécurité
Système de refroidissement

Surchauffe du compresseur

Débordement du compresseur

Surpression du compresseur

Chambre d'essai

Dispositif de protection réglable contre les surchauffeurs

Extrême surchauffe du canal de climatisation

Ventilateur surchauffé

Autres

Protection contre les fuites

Tubes de chauffage sans protection contre le séchage par air

Surcharge et protection contre les courts-circuits

Protection contre les pannes de courant

protection contre les basses eaux

Autres configurations
Échantillon d'interrupteur de fuite de puissance principale AC380V, 50 Hz, trois phases, quatre fils + fil de protection.
Autres instructions spéciales
câble électrique Cable à 5 cœurs (trois phases à quatre fils + fil de terre protecteur) 4 mètres, 1 pièce (peut être fournie selon les exigences du client)
Trou au plomb 1 trou en plomb avec bouchon en caoutchouc, diamètre φ50 mm, sa position et sa quantité peuvent être personnalisées selon les exigences de l'utilisateur tant que la structure de la boîte le permet et n'affecte pas les performances.
Les transports Emballage et transport des voitures
Conditions d'utilisation Liste des conditions
Conditions environnementales 1Température: 5°C35°C 2Humidité relative: ≤85% 3Pression de l'air: 86 kPa106 kPa
Conditions d'alimentation électrique AC380V trois phases quatre fils + fil de protection à la terre
Énergie électrique

Plage de fluctuation de tension admissible: CA (380±10) V

Plage de fluctuation de fréquence admissible: (50±0,5) Hz

La résistance de mise à la terre du fil de terre de protection est inférieure à 4Ω

L'utilisateur est tenu de configurer un interrupteur d'air ou d'alimentation d'une capacité correspondante pour l'équipement sur le site d'installation, et cet interrupteur doit être indépendant pour être utilisé par l'équipement.

Capacité de la batterie Environ 11 kW
Courant maximal 30A
Commutateur 63A (protécteur de fuite de boîtier moulé)
Exigences relatives à l'environnement de stockage Lorsque l'équipement ne fonctionne pas, la température ambiante doit être maintenue àà 0°C~+45°C
