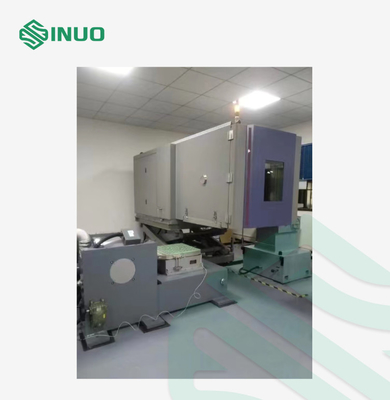

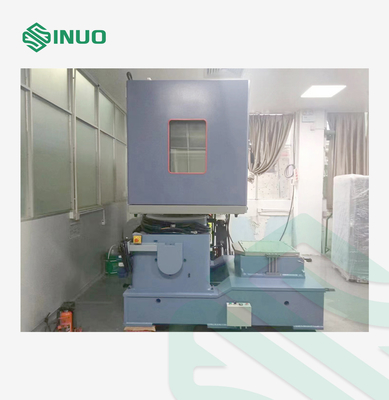

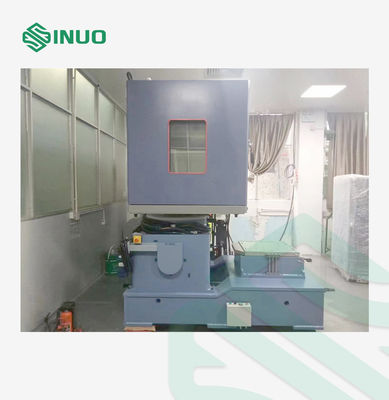

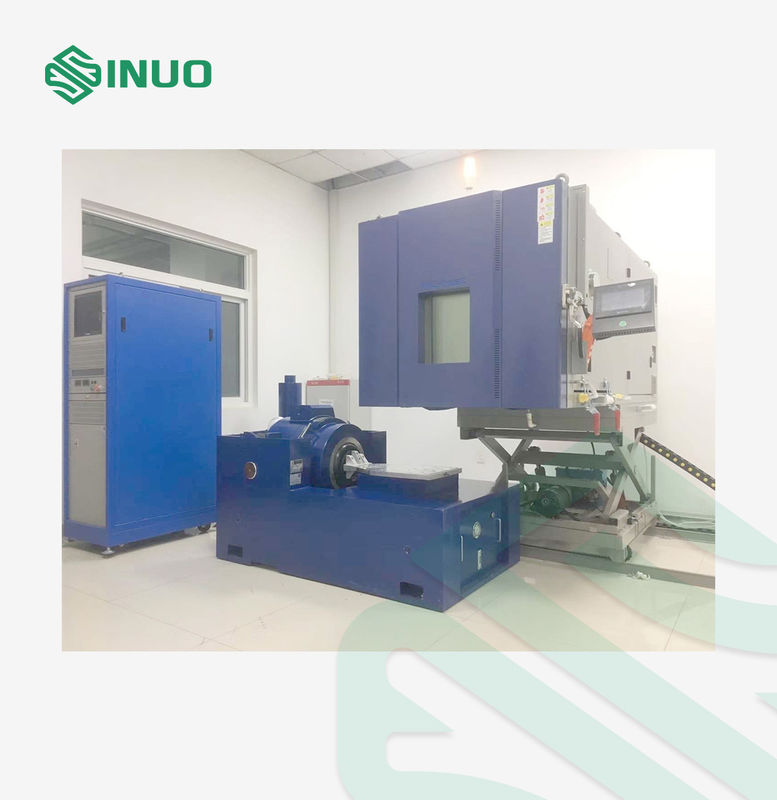

IEC 60068-2-6 Température linéaire Humidité et vibrations Trois chambre d'essai complète 5400L

(W × D × H) 260 × 585 cm * hauteur:

1- Conditions de température et d'humidité séparées: la plus élevée est de 280 cm

2. Lorsque vous faites vibration verticale et température et humidité: la hauteur est d'environ 360cm

-------- Les produits non standard sont soumis à la conception finale. La hauteur est liée à la hauteur de la table de vibration.

Températures couramment utilisées: -40°C+180°C

Température limite: -70°C + 180°C

1La structure avant et arrière amovible intégrée adopte la carte d'entrepôt d'isolation thermique standard globale,et les blocs sont scellés avec des matériaux de silicone organique résistant à haute et basse températureIl est assemblé et installé sur place: la partie avant est la salle de travail, et la partie arrière est le système de réfrigération et de commande.équipé d'une plaque aveugle et d'une plaque verticale chacune.

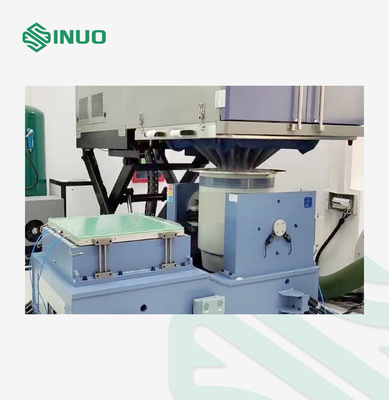

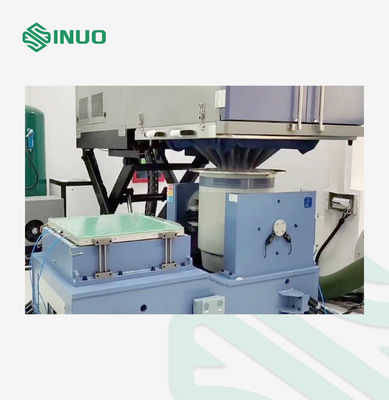

2. La carte d'interface vibration est doucement reliée à la table vibration par une membrane douce en caoutchouc de silicone, qui peut isoler les vibrations et a des fonctions d'étanchéité et d'isolation thermique;

3L'atelier est équipé d'un système d'alimentation en air: moteur d'alimentation en air, ventilateur centrifuge, chauffage, humidificateur, réfrigérateur et évaporateur de déshumidification.

1. soupape solénoïde: "Danfoss"

2- Valve d'arrêt manuelle: "Danfoss"

3Filtre: " Danfoss "

4Capteur de pression: joint-venture sino-allemande "Hongmu"

5. vanne de dilatation: "Danfoss"

6Evaporateur de condensation à haut rendement: "Danfoss" (échangeur de chaleur à plaques brasées)

7Séparateur d'huile: "ALCO"

8Tubes amortisseurs américains "Packless"

Le Yongqiang de Taïwan

Technologie de régulation de l'énergie de réfrigération

(conception économe en énergie)

①En utilisant la technologie d'équilibrage statique la plus avancée, le système de commande contrôle le débit de réfrigérant dans la gamme de 0 à 100%.réglage automatique de la capacité de refroidissement pour réaliser des économies d'énergie;

②La vanne de dérivation d'échappement de marque importée est utilisée pour régler automatiquement la pression d'aspiration du compresseur, comme l'américaine Sporlan Company (ou la danoise Danfoss),et la vanne de dilatation thermique danoise Danfoss est utilisée pour régler automatiquement la température d'aspiration du compresseur afin de garantir que le compresseur fonctionne dans toute la plage. Stable et fiable;

③Utiliser une vanne de régulation de la pression de condensation importée pour éviter que la pression d'échappement du compresseur à basse température ne soit trop élevée, par exemple: Danemark Danfoss

④.Utiliser le chauffage du carter du compresseur pour réduire la solubilité mutuelle du réfrigérant et de l'huile lubrifiante à l'intérieur du compresseur afin de protéger la sécurité du compresseur et d'assurer un fonctionnement fiable;

⑤Un échangeur de chaleur en tôle brasée en acier inoxydable est utilisé comme condensateur par évaporation du système de réfrigération en cascade, avec une petite différence de température de transfert de chaleur,une efficacité de transfert de chaleur élevée et une apparence compacte;

⑥Afin d'éviter que l'eau dégivrée sur le compresseur ne coule librement, une casserole de collecte d'eau est installée au fond du compresseur, qui est collectée et déchargée de manière centrale.

⑦Tous les tuyaux de réfrigération sont soudés avec de l'azote pour empêcher la formation d'échelles d'oxyde à l'intérieur des tuyaux de cuivre pendant le brasage.

Il adopte plusieurs conceptions d'absorption des chocs et de réduction du bruit pour réduire efficacement le bruit causé par les vibrations et la déformation et les fuites causées par les vibrations sur le produit:

A. Des ressorts et des plaquettes en caoutchouc importés sont utilisés sous le compresseur pour une double absorption des chocs, ce qui réduit efficacement les vibrations du compresseur et la résonance du compresseur en cascade;

B. Installer à l'intérieur de la boîte extérieure du coton résistant au feu et absorbant le son afin de réduire davantage le bruit.

C. Les tuyaux de cuivre du système de réfrigération adoptent une conception en arc et des tubes absorbant les chocs pour empêcher efficacement la vibration du compresseur de déformer et de fuir les tuyaux de réfrigération.

L'enceinte de l'unité est recouverte d'un coton absorbant le son.des barrières acoustiques à base de coton absorbant le son à base d'huile sont installées à l'entrée et à la sortie d'air pour réduire la transmission des ondes sonores à l'intérieur par les trous de ventilation.

B. Les tuyaux d'absorption des chocs et les tuyaux de traitement des compresseurs dont le diamètre des pinces des tuyaux en nylon est inférieur à 10 mm adoptent des courbes d'absorption des chocs et une fixation à distance pour éviter la résonance; absorption des chocs par unité:

C. Un amortisseur de ressort spécial est installé au bas de l'unité de réfrigération pour réduire la transmission des vibrations du compresseur à travers la base solide et le sol.

D. Le coton d'isolation thermique joue un double rôle dans l'isolation et l'étanchéité à l'air du joint de dilatation non métallique de la machine (chambre d'essai de choc chaud et froid).Il est composé de tissu en fibre de verreLa longueur et la largeur de ce fil sont conformes à la peau extérieure, avec une bonne extensibilité et résistance à la traction.

E. Réduction du bruit et réduction des vibrations: le tissu en fibre et le corps en coton isolant thermiquement ont eux-mêmes les fonctions d'absorption du son et d'isolation des vibrations.qui peut réduire efficacement le bruit et les vibrations des chaudières, ventilateurs et autres systèmes.

Capteur d'humidité électronique finlandais "Vaisala" de haute précision importé

(Performances plus stables, haute précision et forte fonction sans entretien)

La collecte de température utilise des résistances en platine blindées Pt100 de haute précision de classe A;

Humidité: capteur électronique d'humidité de haute précision (performance plus stable, haute précision et fonction extrêmement sans entretien)

1. le contacteur AC: "ABB"

2Détecteur de courant: "ABB"

3Relais thermique: "ABB"

4Le petit relais: "Omron"

5Le relais de l' état solide: Taiwan Shiyan

(1) Jusqu'à 127 programmes, très longue durée de fonctionnement

(2) 999 heures par segment, maximum 32 000 cycles

(3) Chaque commande peut être utilisée 9999 fois.

La courbe graphique peut être affichée en temps réel lorsque le programme est exécuté.fonction d'exécution de courbe de programme, temps de fonctionnement du segment, temps de numéro de segment, temps de fonctionnement, temps restant, état de défaillance et temps de défaillance, avec des fonctions de saut de fichier et de retenue pendant l'exécution du programme;

L'interface USB intégrée peut télécharger des courbes historiques et des données historiques - elle peut remplacer l'enregistreur et prendre en charge RS485, LAN (port réseau),GPRS (téléphone portable) et autres méthodes de communication (norme RS232 ou USB) pour faciliter la surveillance à distance et la collecte de donnéesIl peut réaliser la gestion de la communication à distance entre l'instrument de commande central et l'ordinateur.le fonctionnement de l'équipement et les paramètres tels que la température et l'humidité peuvent être surveillés en continu par l'ordinateur. (Un maximum de 32 appareils peuvent être connectés en ligne).

Fonction USB: USB2.0, peut enregistrer et télécharger les données d'essai, équipé d'une clé USB (capacité 4G)

(1) Grand espace de stockage, 3 mois de données peuvent être sauvegardées lorsque l'appareil est allumé 24 heures sur 24

(2) La taille de l'échantillonnage est de 1 M, ce qui peut remplacer le stockage informatique

L'interface USB intégrée peut télécharger des courbes historiques et des données historiques - elle peut remplacer l'enregistreur et prendre en charge RS485, LAN (port réseau),GPRS (téléphonie mobile) et autres méthodes de communication pour faciliter la surveillance à distance et la collecte de données.

Fonction USB: USB2.0, peut enregistrer et télécharger les données d'essai, équipé d'une clé USB (capacité 4G)

A:≥ 2000 m;

B:≥ 1500 mm;

C:≥ 800 m;

D:≥ 800 mm;

E:≥ 500 mm
