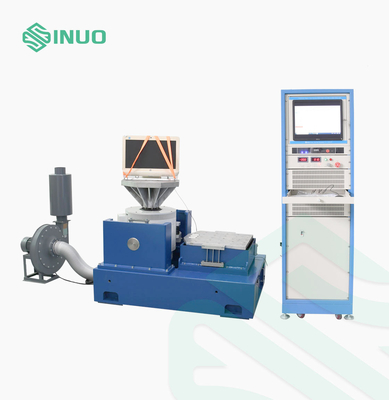

Équipement du système d'essai des vibrations de la batterie ISO EV 2800 Hz
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Sinuo |
| Certification: | Calibration Certificate (Cost Additional) |
| Numéro de modèle: | Les produits de la catégorie 1 doivent être présentés dans le catalogue des produits de la catégorie |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Détails d'emballage: | Emballage à l'exportation |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10 ensembles par mois |
|
Détail Infomation |
|||
| Charge maximale: | 300 kg | Vitesse maximale: | 2 m/s |
|---|---|---|---|
| Déplacement maximum: | 51 mm p-p | Plage de fréquences: | 1 ‰ 4500 Hz |
| Accélération maximum: | 100G (980 m/s2) | Force d'excitation aléatoire maximale: | Le nombre de fois où le véhicule est utilisé |
| Force d'excitation sinusoïdale maximale: | Période de pointe de 700 kg.f (6860N) | Force d'excitation d'impact maximale: | Le point de départ est le point de départ de l'appareil. |
| Surligner: | Système de test de vibration de la batterie du véhicule électrique,Système de test de vibration 2800 Hz |
||
Description de produit
Équipement du système d'essai des vibrations de la batterie ISO EV 2800 Hz
Normes et clauses respectées
Conforme à l'ONU 38.3Il s'agit d'un système de certification de l'utilisation des produits de la catégorie 1 ou de la catégorie 2 de la directive 2008/68/CE.
Vue d'ensemble du produit
Le test de vibration est l'acte d'excitation ou de choc d'un composant ou d'un dispositif pour voir comment il réagirait dans un environnement réel.à partir de produits industriels tels que des circuits imprimés, des avions, des navires, des fusées, des missiles, des automobiles et des appareils ménagers.
Sinuo peut vous fournir l'ensemble du programme d'excitation et de test, et prouver la qualité des produits pour vous selon les normes nationales et internationales
Paramètres techniques
| Amplificateur de puissance numérique de commutation SA-6K | |
| Puissance de sortie | 12 KVA |
| Voltage de sortie | - 120 V |
| Courant de sortie | 100A |
| RNN | > 65 dB |
| Taille de l'amplificateur | D900 mm × L600 mm × H1130 mm |
| Système de protection par servo | |
| Fonction | Température, pression du vent, surdéplacement, surtension, sur courant, sous-tension d'entrée, défaut externe, alimentation de commande, défaut logique, perte de phase d'entrée |
| Régulateur de vibration numérique VCS-2 | |
| Configuration du matériel | 2 canaux d'entrée simultanés, 1 canal de sortie |
| Module de fonction de contrôle | Sinus, choc aléatoire classique |
| Ordinateur de commande | 17 ′′ ordinateur de marque originale avec écran LCD, Windows 10 |
| Logiciel | Il peut générer automatiquement des rapports de test WORD. Il peut afficher,stocker les signaux et les données, et définir les paramètres d'essai et les fonctions d'analyse. |
| Accélérateur du système |
Plage de fréquences: 1 ‰ 7000 Hz Sensitivité: 30 PC/g Plage de température: -40 à 180°C |
| Tableau d'extension verticale VT50 | |
| Matériel | Alliage de magnésium, durci en surface |
| Taille de la table | 500 × 500 mm |
| Trou fixe | M10 distribution rectangulaire 100MM*100MM, durable et résistante à l'usure |
| Fréquence d'utilisation limite supérieure | Sine 1000 Hz, aléatoire 2000 Hz |
| Le poids | Environ 23 kg. |

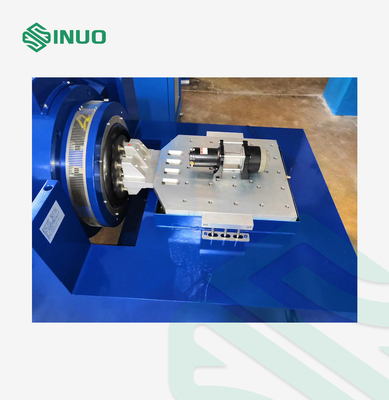

| Table à glissière horizontale à film d'huile HG50 | |
| Matériel | Alliage de magnésium, durci en surface |
| Taille de la table | 500 × 500 mm |
| Trou fixe | M10 distribution rectangulaire 100MM*100MM, durable et résistante à l'usure |
| Fréquence d'utilisation limite supérieure | Sine 2000 Hz, aléatoire 2000 Hz |
| Le poids | Environ 29 kg (sans tête de raccordement) |
| Ventilateur de refroidissement B402S | |
| Puissance du ventilateur: | 4 kW |
| Débit du ventilateur: | 40.8m3- Je suis désolée. |
| Exigences électriques | |
| Énergie électrique | AC à trois phases 380V/50Hz 18 kW |
| Air comprimé | 0.6Mpa |
| Résistance au sol | ≤ 4Ω |
