Promenade dans la chambre d'essai concernant l'environnement

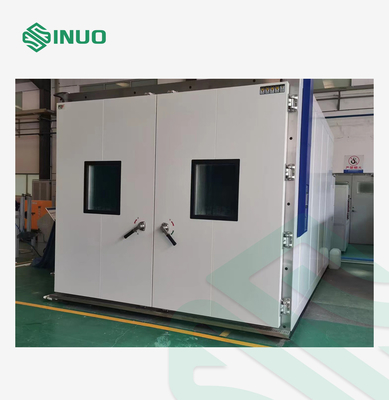

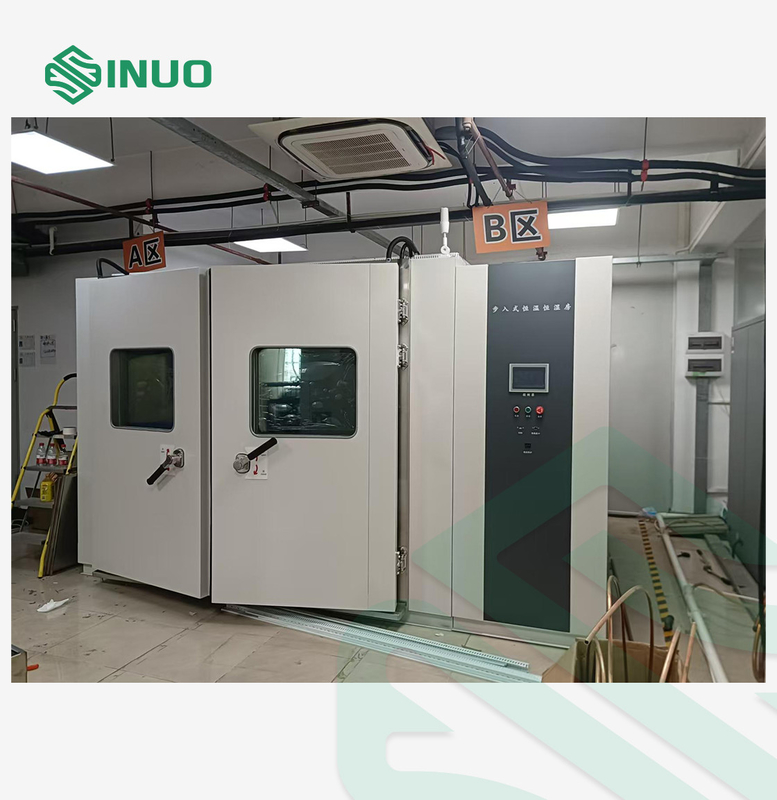

Marcher dans la chambre d'essai environnementale IEC 60068 Chambres à température et humidité

Marcher dans la chambre d'essai environnementale IEC 60068 Chambres à température et humidité

Nom De Marque:	Sinuo
Numéro De Modèle:	Pour les produits du secteur de la construction
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	1 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Dimensions de la chambre intérieure:

peut être personnalisé

Dimensions extérieures de la chambre:

Sous réserve de la conception réelle

Norme appliquée:

La Commission a adopté une directive concernant la protection des consommateurs

Plage d'humidité:

20%~98%RH

Fluctuation de l'humidité:

≤ ± 2,0%R.H.

Plage de température:

-40°C à +120°C

Taux de chauffage:

2°C/min

Taux de refroidissement:

00,7 ‰ 1 °C/min

Détails d'emballage:

Autres

Capacité d'approvisionnement:

1 ensembles/mois

Mettre en évidence:

La marque doit être conforme à la norme IEC 60068.

IEC 60068 Walk in Environmental Test Chamber

Description du produit

Chambre d'essai environnementale de marche Chambres d'essai de température et d'humidité IEC 60068

Normes et clauses respectées

IEC60068-2-1:2007 « Essais environnementaux – Partie 2-1 : Essais – Essai A : Froid, IDT »

IEC60068-2-2:2007 « Essais environnementaux - Partie 2-1 : Essais - Essai B - Chaleur sèche, IDT »

IEC60068-2-30:2005 « Essais environnementaux - Partie 2-30 : Essais - Essai Db : Chaleur humide, cyclique (cycle 12h+12h), IDT »

IEC60068-2-78:2012 « Essais environnementaux - Partie 2-78 : Essais - Cabine d'essai : Chaleur humide, régime permanent, IDT »

Aperçu de l'équipement

La salle d'essai à température et humidité constantes est adaptée aux tests de performance de sécurité, aux tests de fiabilité, aux tests de sélection de produits, etc. des composants électroniques. En même temps, grâce à ces tests, la fiabilité du produit est améliorée et le contrôle de la qualité du produit est effectué.

La salle d'essai à température et humidité constantes est un équipement de test essentiel dans les domaines de l'aviation, de l'automobile, de l'électroménager, de la recherche scientifique, etc. Gamme d'échantillons : électrique, électronique, semi-conducteurs, communication, optoélectronique, appareils électriques, appareils électriques automobiles, matériaux et autres produits. Cet équipement est utilisé pour évaluer et déterminer les paramètres, les performances et l'adaptabilité des échantillons ci-dessus après les tests de température et d'humidité élevées et basses avec des changements rapides de l'environnement de température.

Il convient aux écoles, aux usines, à l'industrie militaire, à la recherche et au développement et à d'autres unités.

Volume et taille
Volume effectif	8 m³	12 m³	48 m³	60 m³	Personnalisé
Dimensions de la boîte intérieure	L: 2000 mm Hauteur : 2000 mm D: 2000 mm	L: 2000 mm Hauteur : 2000 mm D: 3000 mm	L: 4000 mm Hauteur : 3000 mm D: 4000 mm	L: 5000 mm Hauteur : 3000 mm D: 4000 mm	Peut être personnalisé toutes les dimensions requises
Dimensions extérieures Env.	L: 3000 mm Hauteur : 2530 mm D: 2630 mm	L : 2560 mm Hauteur : 2950 mm D: 4000 mm	L : 4700 mm Hauteur : 3200 mm D: 5000 mm	L : 5700 mm Hauteur : 3200 mm D: 5000 mm	Sous réserve de la conception réelle

Paramètres techniques

Performance	(température ambiante -5℃~+28℃, condition à vide)
Écart de température	-40℃~+120℃ ou peut être personnalisé (La température d'essai la plus élevée : 80℃, 100℃, 120℃, 150℃ ; la température d'essai la plus basse température : -60℃, -40℃, -20℃, 0℃ sont facultatifs)
Taux de chauffage	-40℃~+120℃ environ 2～3℃/min (sans charge, moyenne)
Taux de refroidissement	+120℃~-40℃ environ 0,7～1℃/min (sans charge, moyenne)
Précision de la résolution	0,01℃	Données mesurées dans des conditions sans charge
Fluctuation de température	±0,5℃
Écart de température	±2,0℃
Plage d'humidité	20% à 98% d'humidité relative
Écart d'humidité	En dessous de 75 % HR : ≤±5,0 % HR Au-dessus de 75 % HR : ≤+2/-3 % HR
Fluctuation de l'humidité	≤±2,0% HR
Diagramme de la plage de capacité de contrôle de la température et de l'humidité
Source de courant	AC3￠5W 380V 50/60Hz (R, STN triphasé cinq fils plus fil de terre) (fluctuation de tension ≤ ±10%)
Pouvoir	La puissance totale de l'équipement est d'environ 25 kW
Bruit	Mesuré selon la norme GB/T14623-2008, le niveau de bruit est ≤ 75 dB (le dispositif de détection de bruit est mesuré à une distance de 1 m de la porte de l'équipement).
Normes	IEC60068-2-1:2007 « Essais environnementaux – Partie 2-1 : Essais – Essai A : Froid, IDT » IEC60068-2-2:2007 « Essais environnementaux - Partie 2-1 : Essais - Essai B - Chaleur sèche, IDT » IEC60068-2-78:2012 « Essais environnementaux - Partie 2-78 : Essais - Cabine d'essai : Chaleur humide, régime permanent, IDT » IEC60068-2-30:2005 « Essais environnementaux - Partie 2-30 : Essais - Essai Db : Chaleur humide, cyclique (cycle 12h+12h), IDT »
Conception économe en énergie	Le système de contrôle utilise un PLC (Programmable Logic Controller). Les conditions de fonctionnement du réfrigérateur sont automatiquement ajustées en fonction des conditions de test. Le système de réfrigération peut ajuster la puissance en fonction de la taille de la charge. Il dispose également d'une technologie de régulation de l'énergie du compresseur. Il peut obtenir d'excellents effets d'économie d'énergie.
Méthode de refroidissement	L'équipement adopte un refroidissement par eau

caractéristiques du produit

Matériaux de construction
Installation générale	L'entrepôt est assemblé et installé en fixant des serrures sur place et présente une belle apparence. L'intercalaire entre la chambre intérieure et la coque extérieure est rempli de mousse de polyuréthane et de plaques d'acier renforcées. Il peut simultanément jouer le rôle de conservation de la chaleur et renforcer la résistance des chambres intérieures et extérieures. La structure est solide et l'installation est pratique et rapide, avec une courte période de construction.
Matériau de la boîte extérieure	Pulvérisation de plaque A3 : 1,0 mm

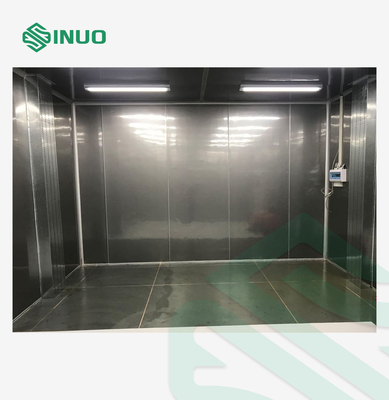

Matériau de la boîte intérieure	La chambre intérieure utilise de l'acier inoxydable mat SUS#304 Épaisseur : 1,0 mm
Matériau isolant	La mousse de polyuréthane dure de 100 mm et la laine de verre sont ignifuges et ignifuges, répondant aux exigences environnementales. L'intercalaire entre la chambre intérieure et la coque extérieure est rempli de polyuréthane, qui peut simultanément jouer le rôle de conservation de la chaleur et renforcer la résistance des chambres intérieure et extérieure. La structure est solide et l'installation est pratique et rapide, avec une courte période de construction.
Planche verticale et planche supérieure	Fabriqué en acier inoxydable mat SUS#304 (1,0 mm d'épaisseur)
Matériau du fond	Fabriqué en acier inoxydable gaufré SUS#304, matériau antidérapant

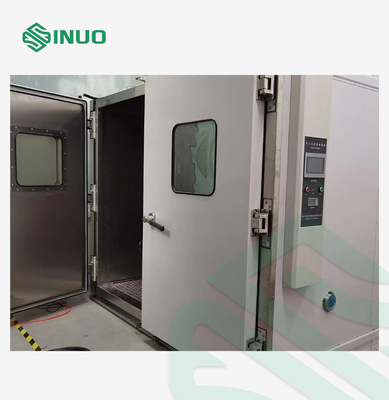

Porte de boîte	L'extérieur de la porte est en tôle d'acier laminée à froid avec découpe CNC, pliage et peinture au four (épaisseur 1,2 mm). L'intérieur est renforcé par des tubes carrés pour assurer une utilisation à long terme sans déformation ni fuite d'air. Porte simple à charnière. Afin d'éviter la condensation ou le gel sur le bord du cadre de la porte et de la porte lors des essais à basse température, le cadre de la porte et le bord de la porte sont équipés de dispositifs de dégivrage électriques.
Bas	La rainure de drainage inférieure mesure 60 mm de large et 30 mm de profondeur. Elle est encastrée autour du fond. Il y a 2 drains de sol en acier inoxydable pour l'évacuation de l'eau de condensation dans la chambre d'essai à haute température et à forte humidité.
Plaque de fond de boîte	(a) Charge uniforme : 500 kg/m2 ; (b) La capacité portante de la plaque inférieure est garantie par le canal horizontal en acier. La salle d'essai est installée sur un plan et la plaque inférieure de la salle d'essai est installée avec des équerres en bois porteuses. Une plaque en aluminium antidérapante de 3 mm est installée sur la plaque inférieure en acier inoxydable. Cela garantit que la force exercée sur l'ensemble de la plaque inférieure est uniforme.
Fenêtre d'observation	Taille de la fenêtre d'observation : largeur 400 x hauteur 600 mm. La porte est équipée d'une grande fenêtre d'observation en verre sous vide à 3 couches résistante à la vapeur. Lors de tout test, il n'y a pas de givre ou de condensation sur la surface.
Dispositif d'éclairage	Deux lampes d'éclairage sont installées dans la chambre d'essai, qui sont antidéflagrantes et résistantes à l'humidité.
Trou d'essai	Le corps de la machine est équipé d'un trou de Φ100 mm, d'un bouchon souple et d'un couvercle de trou. Il peut être utilisé pour connecter une ligne d'alimentation de test externe ou une ligne de signal.
Joint	Le joint de porte de la chambre d'essai adopte des bandes de caoutchouc de silicone, qui résistent aux températures élevées et basses, au vieillissement et présentent de bonnes performances d'étanchéité.
Fenêtre d'équilibrage de pression	La fenêtre d'équilibrage de pression est utilisée pour équilibrer la pression à l'intérieur et à l'extérieur de l'entrepôt. Lors du chauffage, elle empêche la pression interne d'être trop élevée et d'exercer une force extérieure trop importante sur la porte. Lors du refroidissement, elle empêche la porte d'être aspirée vers l'intérieur et de ne pas pouvoir s'ouvrir. Elle est généralement fermée et s'ouvre automatiquement lorsque la différence de pression est importante.
Capteur de température	Capteur de température PT100 en platine importé de haute précision
Capteur d'humidité	Capteur d'humidité haute sensibilité avec une grande précision et une longue durée de vie

Configuration de la chambre

1.1 Système d'alimentation en air
1.1.1 Diagramme de flux d'air	La sortie d'air adopte un mode de retour d'air circulant avec une sortie d'air supérieure et un retour d'air inférieur.
1.1.2 Caractéristiques de l'alimentation en air	L'air est transporté par la roue du ventilateur centrifuge. Les volets de sortie d'air ajustent la direction du vent pour assurer une uniformité totale à l'intérieur du caisson.
1.1.3 Moteur de circulation	Adopter un moteur asynchrone 380V
1.1.4 Moulin à vent	Ventilateur centrifuge à pales multiples, pales en alliage d'aluminium résistant aux hautes et basses températures

1.2 Système de réfrigération		Remarque
1.2.1 Méthode de réfrigération	Compression mécanique de vapeur en cascade binaire
1.2.2 Compresseur	Compresseur à piston semi-hermétique GEA BOCK ou compresseur scroll Emerson
1.2.3 Réfrigérant	HFC R404a+R23 sans fluor, respectueux de l'environnement
1.2.4 Condensateur	Type de calandre et de tube à haut rendement refroidi par eau
1.2.5 Évaporateur	Évaporateur à ailettes en alliage d'aluminium à plusieurs étages à haut rendement (type à ailettes épaissies)
1.2.6 Autres accessoires	Tous sont des produits de haute qualité de marques internationales de premier plan (photo de droite : filtre sec)
1.2.7 Déshumidification	Réfrigération et déshumidification par système de réfrigération (l'air dans la boîte traverse l'évaporateur en dessous de la température du point de rosée et l'humidité précipite)

1.3 Système de chauffage et d'humidification
1.3.1 Tube chauffant	Chauffage électrique, fil chauffant en alliage nickel-chrome de haute qualité, contrôle de largeur d'impulsion PID SSR ajuste automatiquement la puissance de chauffage.
1.3.2 Méthode de contrôle	Le signal de sortie du contrôleur est utilisé pour obtenir un contrôle de commutation sans contact de haute précision via le relais statique SSR
1.3.3 Tube d'humidification	Chauffage électrique de type chaudière. Fil chauffant en alliage nickel-chrome de haute qualité plus armure SUS304. Le contrôle de largeur d'impulsion PID SSR ajuste automatiquement la puissance de chauffage. Après humidification, de la vapeur est versée dans la chambre d'essai.
1.3.4 Méthode de contrôle	Le signal de sortie du contrôleur est utilisé pour réaliser un contrôle de commutateur sans contact de haute précision via un relais statique SSR

1.4 Système de contrôle et circuit de commande		Remarque
1.4.1 Contrôleur	Adoptez un contrôleur de température et d'humidité à écran tactile couleur programmable à équilibrage à froid. Écran tactile couleur véritable chinois et anglais « 7 pouces ». Interface homme-machine (style de dialogue à l'écran). Contrôle par ordinateur. Enregistrement de courbe USB. Périphérique de stockage de données.
1.4.2 Fonction d'affichage à l'écran
1.4.3 Résolution de contrôle	Température 0,01℃ ; humidité 0,1 % ; durée 1 min
1.4.4 Plage de réglage	Conditions de température : -40℃~100℃ ; Ajuster en fonction de la plage de température de fonctionnement de l'équipement (limite supérieure +5℃, limite inférieure -5℃) ;
1.4.5 Mode de fonctionnement	Fonctionnement du programme, opération à valeur fixe
1.4.6 Capacité du programme	Le réglage du temps de fonctionnement à valeur fixe peut atteindre 9999h59m (le réglage 0 signifie un fonctionnement continu sans limite de temps) ; Capacité de programme utilisable : maximum 120 groupes ; Capacité de mémoire utilisable : 120 étapes par groupe ; Commandes répétables : chaque commande peut être exécutée jusqu'à 999 fois.
1.4.7 Méthode de réglage	Mode de dialogue homme-machine, utilisant la saisie et le contrôle tactiles
1.4.8 Interface de communication	Peut être connecté à un ordinateur pour afficher des courbes et collecter des données ; Peut être utilisé comme système de surveillance et de contrôle à distance ; Peut être utilisé pour contrôler plusieurs machines de manière synchrone ; Périphériques de communication RS-232, RS-485 et USB.
1.4.9 Carte de stockage USB	Une clé USB peut être insérée pour télécharger des courbes historiques et des données historiques, et elle dispose d'une fonction d'échange à chaud.
1.4.10 Méthode d'enregistrement des données	Il dispose d'une RAM protégée par batterie. Il peut enregistrer les valeurs définies de l'appareil, les valeurs d'échantillonnage et le temps d'échantillonnage. Le cycle d'enregistrement des courbes peut être réglé sur 30 à 60 secondes. La durée de mémoire maximale est de 90 jours de courbes historiques et de données historiques (lors de l'échantillonnage).
1.4.11 Fonction de mémoire hors tension	Le mode de récupération après panne de courant peut être défini comme suit : démarrage à chaud/démarrage à froid/arrêt.
1.4.12 Fonction de mise sous tension programmée	Le temps de démarrage peut être réglé à volonté. Une fois l'appareil allumé et le temps écoulé, la machine se met automatiquement en marche.
1.4.13 Environnement d'utilisation du logiciel	Système d'exploitation Windows 2000 en chinois simplifié ou Windows XP en chinois simplifié
1.4.14 Connexion réseau (optionnelle)	Il peut être connecté à Ethernet via un logiciel professionnel. Il peut être contrôlé à distance et assisté à distance via le réseau. Il peut également collecter des données de test via le réseau. Il peut contrôler plusieurs unités en même temps.
1.4.15 Fonction APP pour téléphone portable (nécessité de communiquer avant de commander)	L'appareil peut être utilisé, paramétré et surveillé via l'application mobile.
1.4.16 Principaux composants du circuit de commande	Les principaux composants du circuit de commande sont tous des marques de haute qualité. Pour une liste détaillée, consultez le tableau des principaux matériaux
1.4.17 Schéma de référence du système de circuit		Selon le schéma de circuit standard national, chaque ligne est normalisée avec un numéro de ligne.

Fonction de protection

1.5 Fonction de protection

Remarque

1.5.1 Équipé d'un disjoncteur de protection contre les courts-circuits sans fusible

1.5.2 Protection contre la surcharge et la surchauffe du compresseur

1.5.3 Dispositif de protection contre les surintensités/sous-tensions du système

1.5.4 Affichage des défauts d'autodiagnostic du contrôleur

1.5.5 Protection contre une pression d'eau de refroidissement trop faible

1.5.6 Protection de l'alimentation en sous-phase, protection contre les fuites et les courts-circuits

1.5.7 Protection contre les courts-circuits de charge

1.5.8 Borne de mise à la terre de sécurité

1.5.9 Protection contre la surchauffe ou la surcharge du moteur du ventilateur

1.5.10 Dispositif d'équilibrage de pression à l'intérieur et à l'extérieur du caisson

Détails Introduction

1.6 Autres composants

1.6.1 Manuel d'installation, manuel de maintenance et manuel d'utilisation de l'équipement standard

1.7 Conditions d'utilisation

1.7.1 Température ambiante : -5℃~+28℃ ;

1.7.2 Humidité relative : ≤ 85 % HR ;

1.7.3 Pression atmosphérique : 80 kPa~106 kPa

1.7.4 Aucune vibration forte autour

1.7.5 Alimentation de l'équipement : (notez que l'alimentation de test n'est pas incluse)

1.7.5.1 Connecter à l'alimentation 380VAC (±10%), ligne triphasée + fil de terre de protection, résistance de mise à la terre ≤4Ω ;

1.7.5.2 Puissance utile maximale : 25 kW

1.7.6 Fréquence : 50±0,5HZ

Diagramme de structure

1.8 Diagramme de structure de l'équipement (pour référence uniquement)

Marcher dans la chambre d'essai environnementale IEC 60068 Chambres à température et humidité 17

1. Porte simple ; 2. Salle de travail ; 3. Salle de conditionnement de chaleur et d'humidité ;

4. Humidificateur; 5. Évaporateur; 6. Chauffage; 7. Ventilateur; 8. Unité de réfrigération; 9. Tour de refroidissement.

Liste des principaux accessoires

1.9 Liste des principaux matériaux
Nom	Marque	Modèle	Origine
Structure
Corps de boîte	Personnalisation	Conseil de la chambre	Chine
Boîte intérieure		Acier inoxydable 304	Chine
Moteur de circulation	Taïwan Yizheng		Chine
Réfrigération
Compresseur	BOCK ou Emerson	Compresseur semi-hermétique ou scroll	Allemagne ou États-Unis
Condenseur			Taïwan
Évaporateur	Zhongli		Taïwan
Pressostat	Zhongli	HNS	Danemark
Séchoir	Danfoss	DML	Danemark
Électrovanne	Danfoss	VBB501	Allemagne
Réfrigérant et consommables	Offenwanger	R404A+R23	États-Unis
Contrôle
Manette	TATOUAGE	MNT-600	Chine
Capteur	VOILE	PT100	Chine
Interrupteur	CHINT	Type de protection contre les fuites	Chine
Contacteur	Schneider	LC1E1810M5	France
Chauffage	Personnalisé	Alliage nickel-chrome	Chine
Relais thermique	Schneider	LRE12N	France
Protecteur de sous-phase inversée	Schneider		France
Protection contre la surchauffe	Arc-en-ciel	5 à 300 °	CORÉE
Relais statique	Yangming	SSR	TAÏWAN
Relais	Schneider	2P, 4P	France
Câble	Chengtiantai		Chine
