IEC60529 Équipement d'essai par pulvérisation IPX3/4 pour stations de recharge et grands produits

IEC60529 Équipement d'essai par pulvérisation IPX3/4 pour stations de recharge et grands produits

Nom De Marque:	Sinuo
Numéro De Modèle:	SN4415
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Capacité du réservoir d'eau:

≤ 80 L

Plage d'angle de pulvérisation:

±45°

Taille de l'ouverture:

Ø0,5 mm

Diamètre sphérique:

Je suis à 75.5

Précision du débit:

± 0,5 L/min

Vitesse de levage:

Pour les véhicules à moteur à combustion

Plage de débit:

12.5 L/min (chacun)

Portée de levage:

400 mm à 2700 mm

Détails d'emballage:

emballage à l'exportation

Capacité d'approvisionnement:

10 ensembles par mois

Mettre en évidence:

Équipement d'essai par pulvérisation IPX3

Équipement de test par pulvérisation IEC60529

Description du produit

Équipement d'essai par pulvérisation pour les stations de recharge et les grands produits IEC60529 IPX3/4

Normes et clauses respectées

Conforme à la norme IEC60529:2001,etc.

Vue d'ensemble du produit

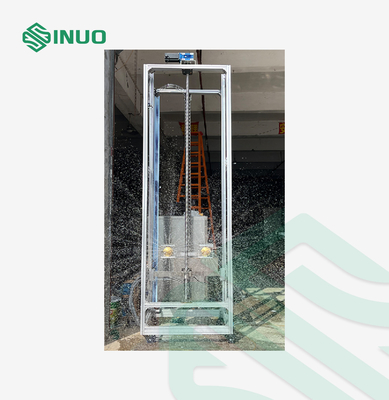

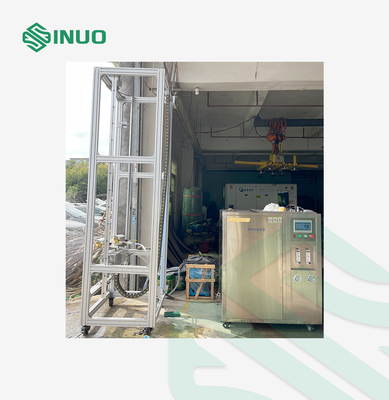

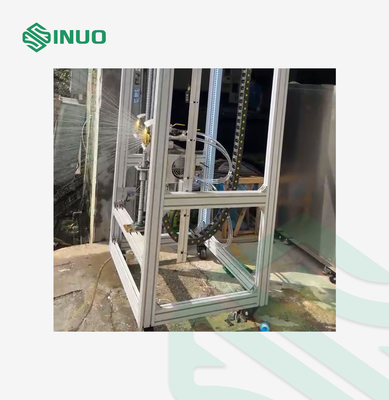

Le produit d'essai est placé dans un espace ouvert extérieur pour des essais de pulvérisation au niveau IPX3-4; les essais IPX3 ou IPX4 peuvent être choisis en fonction de la situation réelle du produit.L'équipement est divisé en une combinaison globale (contrôle, réservoir d'eau, pompe à eau et structure de levage), tous montés sur des dispositifs mobiles, les conduites d'eau et les câbles d'alimentation seront traînés derrière le dispositif mobile pendant l'essai.Le support mobile est équipé de deux têtes d'arrosageLa distance entre la buse et l'échantillon est déplacée manuellement et le support de pulvérisation est poussé manuellement vers l'avant.Le cadre de pulvérisation peut monter et descendre, et la hauteur de la distance mobile vers le haut et vers le bas est de 400-3000 mm (la hauteur maximale de pulvérisation est de 2700 mm).Le débit d'eau est réglé par la vanne (réglage manuel) et affiché par le débitmètre électromagnétique. Pendant le test (temps de test, vitesse de marche vers le haut et vers le bas, vitesse de marche vers le haut et vers le bas, angle de pulvérisation) peut être réglé sur l'écran tactile.

Paramètres techniques

Application du projet	Convient pour les essais IPX3/IPX4 de gros produits;
L'ouverture	Ø0,5 mm
Nombre de trous	121 pièces ((Il y a un trou du milieu, les deux cercles intérieurs de 24 pièces de trous ont un angle compris de 30°, et les quatre cercles extérieurs de 96 pièces de trous ont un angle compris de 15°.)
Diamètre sphérique de la buse	Je ne sais pas.5
La structure	Adoption d'une structure de déflecteur amovible, le déflecteur est installé pendant les tests IPX3 et retiré pendant les tests IPX4; Il s'agit d'un déflecteur en aluminium, un contrepoids en acier inoxydable.
Temps d'essai	Au moins 3 minutes (1min/m2), l'utilisateur peut régler l'heure (contrôle du système de commande).
Pression de l'eau	150kpa, l'utilisateur peut régler la pression (contrôlée par le système de commande).

Dimensions du support de pulvérisation	900 mm800 mm3000 mm (LWH)
Portée de levage	400 mm-2700 mm (peut être réglé)
Vitesse de levage	0-150 mm/S (peut être réglée)
Plage d'angle de pulvérisation	± 45° (peut être réglé).
Le champ d'application	Convient pour la pulvérisation d'eau par buse IPX3, IPX4 et le contrôle automatique de l'ensemble de l'équipement imperméable à l'eau;
Méthode d'approvisionnement en eau	Fourniture d'eau à débit constant
Capacité du réservoir d'eau	≤ 80 L
Température de l'eau d'essai	Température ambiante
Débit
processus de contrôle de l'approvisionnement en eau	La vanne est réglée manuellement, le débitmètre lit le débit et le débit est affiché sur l'écran tactile.
Plage de débit	12.5 L/min (chacun)
Précision du débit	± 0,5 L/min
Débitmètre	un débitmètre électromagnétique XYDL-DN15;
Pompes à eau	pompes centrifuges en acier inoxydable;

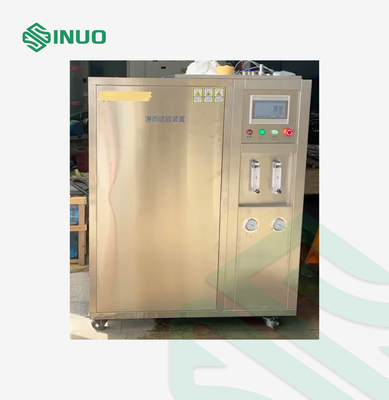

Armoire de commande
Détection du débit	Débitmètre électromagnétique, rétroaction du signal de débit.
Réglage du débit	Réglage manuel
Contrôleur	Delta PLC
Écran tactile	Le Delta
Fonction de commande	Fourniture d'eau à débit constant, contrôle du temps d'essai, contrôle de la vitesse de marche vers le haut et vers le bas, contrôle de la distance de marche vers le haut et vers le bas, contrôle de l'angle de pulvérisation.
Fonction de protection	Protection contre les fuites, surcharge, court-circuit.
Composants électriques	Utilisation de marques bien connues (Schneider, Izumi, Omron), etc.
Travailleur du câblage	Conformer aux normes nationales, la disposition du panneau électrique est raisonnable, le câblage est ferme et les marques sont claires.

Détails

IEC60529 Équipement d'essai par pulvérisation IPX3/4 pour stations de recharge et grands produits 0
