Machine d'essai de vibrations haute fréquence pour tests de batteries avec force maximale de 5000 kg

Machine d'essai de vibrations haute fréquence pour tests de batteries avec force maximale de 5000 kg

Nom De Marque:	Sinuo
Numéro De Modèle:	SN553-EV250H80VT80VCS-2
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

force sinusoïdale:

5000Kg.f crête (49KN)

Force aléatoire:

5000Kg.f crête (49KN)

Force de choc:

Pic 10000Kg.f (98KN)

Gamme de fréquences:

1～2700 hertz

Déplacement maximum:

51 mm p-p

Vitesse maximale:

2,0 m / s

Détails d'emballage:

caisse en contreplaqué

Capacité d'approvisionnement:

5 séries/mois

Mettre en évidence:

Chambre d'essai de batterie à l'épreuve des explosions

Chambre d'essai de la batterie de décharge

Chambre d'essai de la batterie de charge

Description du produit

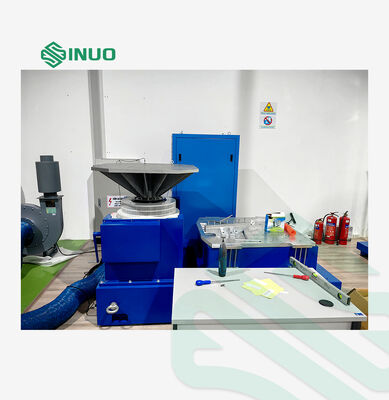

Machine d'essai de vibrations haute fréquence pour les tests de batteries

Application du produit

Les essais de vibrations évaluent les performances des composants et des appareils dans des conditions environnementales réelles en les soumettant à une excitation ou à un choc contrôlé. Ces essais sont essentiels dans de nombreux secteurs industriels, notamment les circuits imprimés, les avions, les navires, les fusées, les missiles, les automobiles et les appareils électroménagers.

Sinuo fournit des solutions complètes d'excitation et d'essai, garantissant la conformité des produits aux normes nationales et internationales telles que GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC et ASTM.

Spécifications techniques

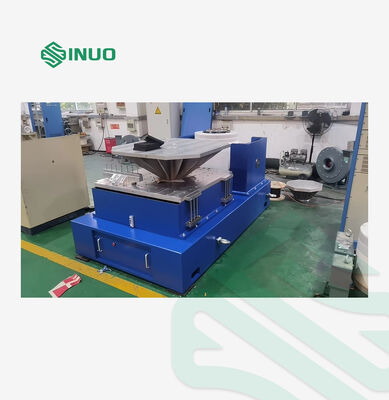

Générateur d'excitation électromagnétique A11S24

Force d'excitation sinusoïdale maximale	5000Kgf crête (49KN)
Force d'excitation aléatoire maximale	5000Kgf r.ms (49KN)
Force d'excitation d'impact maximale	10000Kgf crête (98KN)
Plage de fréquences	1-2700 Hz
Déplacement maximal	51 mm p-p
Vitesse maximale	2,0 m/s
Accélération maximale	100G (980 m/s²)
Fréquence de résonance du premier ordre	2500 Hz ±5%
Charge utile	1000 kg
Fréquence d'isolation des vibrations	2,5 Hz
Diamètre de la bobine mobile	Φ440 mm
Poids de la bobine mobile	50 kg
Fuite de flux	<1mST (10 gauss)
Moment excentrique admissible	>500 N.m
Taille de l'équipement	1600mm × 1180mm × 1280mm (hors plateforme d'extension verticale)
Poids de l'équipement	4800 kg

Amplificateur de puissance à découpage numérique LA50K

Puissance de sortie	50 KVA
Tension de sortie	110 Vrms
Courant de sortie	550 Arms
Efficacité de conversion	>90%
SNR	≥65 dB
Taille de l'amplificateur	910mm × 620mm × 2000mm

Système de protection servo

Fonctions de protection complètes, notamment : température, pression du vent, dépassement de déplacement, surtension, surintensité, sous-tension d'entrée, défaut externe, alimentation de commande, défaut logique et perte de phase d'entrée.

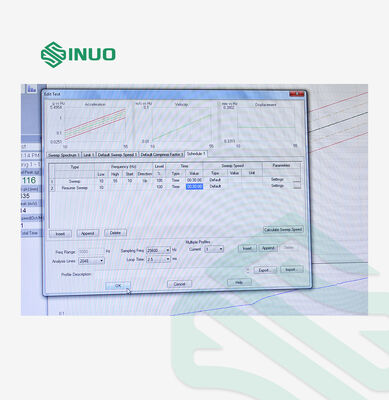

Contrôleur de vibrations numérique VCS-2

Configuration matérielle	2 canaux d'entrée simultanés, 1 canal de sortie (configurable avec 2, 4 ou 8 canaux d'entrée)
Module de fonction de contrôle	Sinusoïdale, aléatoire, choc classique
Ordinateur de contrôle	Ordinateur de marque d'origine avec moniteur LCD
Capacités du logiciel	Interface d'utilisation en anglais, analyse dans le domaine temporel et fréquentiel, source de signal, analyse de balayage de fréquence sinusoïdale, génération automatique de rapports de test WORD, affichage et stockage des données, réglage des paramètres de test et fonctions d'analyse

Capteur d'accélération LTE C04A07

Plage de fréquences	1-7000 Hz
Sensibilité	30 mv/g
Plage de températures	-40 à 160℃

Table d'extension verticale VT2012

Matériau	Alliage de magnésium, surface anodisée dure
Taille de la table	800 × 800 mm
Trou fixe	Manchon à vis en acier inoxydable M10 à répartition rectangulaire 100mm × 100mm
Fréquence d'utilisation limite supérieure	Sinusoïdale 1500 Hz, Aléatoire 2000 Hz
Poids	Environ 83 kg

Glissière à film d'huile horizontale HG80

Matériau	Alliage de magnésium, surface anodisée dure
Taille de la table	800 × 800 mm
Trou fixe	Manchon à vis en acier inoxydable M10 à répartition rectangulaire 100mm × 100mm
Fréquence d'utilisation limite supérieure	Sinusoïdale 1500 Hz, Aléatoire 2000 Hz
Poids	Environ 115 kg

Ventilateur de refroidissement B152S (silencieux inclus)

Puissance du ventilateur	15 KW
Débit du ventilateur	81,6 m³/s
Pression du ventilateur	0,075 kgf/cm²

Exigences électriques

Alimentation	AC3 phases 380V/50Hz, 95 KVA
Air comprimé	0,6 MPa
Résistance de la terre	≤4 Ω
