ISO20653 Équipement d'essai imperméable à l'eau pour pulvérisation ouverte à haute pression IPX9K

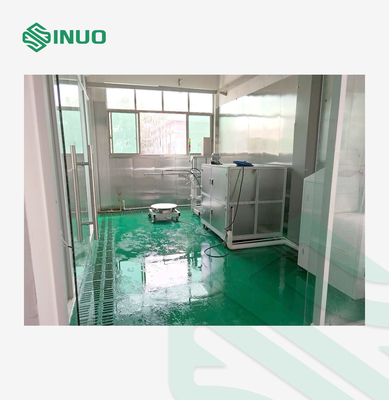

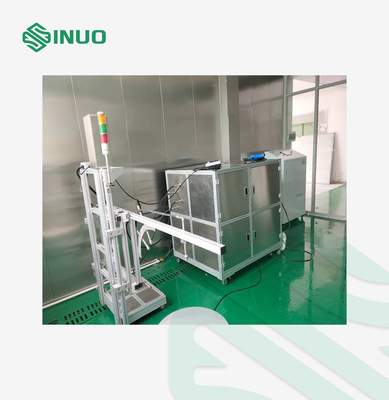

• Mise en page du site: la zone désignée pour l'installation doit mesurer 6 m (O) × 4,5 m (D) × 3 m (H). Les utilisateurs sont responsables de la construction du boîtier en verre et du système de drainage conformément aux spécifications.

• Exigences en matière d'étanchéité:

  • La pièce doit avoir un système d'étanchéité complet.
  • Le revêtement de sol doit être recouvert de carreaux antidérapants de haute qualité, garantissant une fixation sûre par des boulons et offrant une protection imperméable à l'eau et à l'étanchéité.
  • Les murs et le plafond doivent également être étanches pour éviter toute fuite.

• Spécifications du trou de drainage:

  • Une tranchée de drainage de 200 mm (W) × 200 mm (D) doit être installée autour de la pièce.
  • Pour assurer un drainage efficace, le creux doit être incliné d'une extrémité et la profondeur de sortie doit être maintenue à 200 mm.
  • La surface doit être recouverte de planches de ciment ou de plaques d'acier inoxydable pour une plus grande durabilité.

• Les connexions de service:

  • Les utilisateurs doivent préinstaller les interfaces nécessaires pour l'alimentation électrique, l'entrée et la sortie d'eau et les gazoducs pendant la construction de la pièce afin d'assurer une intégration transparente avec l'équipement.

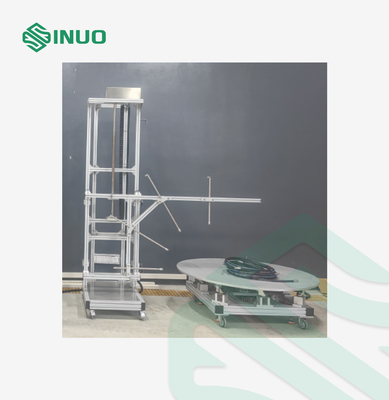

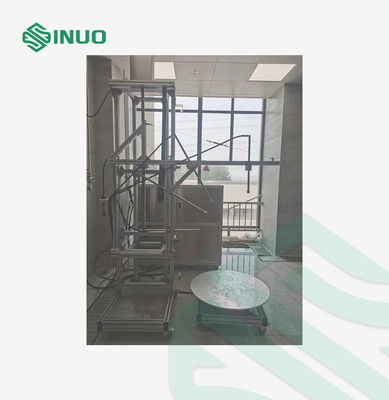

Le système est équipé de deux buses de précision stratégiquement placées pour une couverture complète:

• Buse supérieure (verticale): montée en haut pour pulvériser directement sur la surface supérieure de l'échantillon.
• Bottom Nozzle (Horizontal): positionné à la base pour viser les surfaces environnantes du spécimen.

La trajectoire de pulvérisation suit une trajectoire en S, assurant une couverture uniforme et complète.facilitant la pulvérisation d'eau à cinq côtés pour des essais complets.

(1) La surface supérieure et les cinq surfaces de l'échantillon sont pulvérisées à tour de rôle avec de l'eau.

(2) Lors de l'essai de la coquille dans les essais a) et b), la température de l'eau doit être maintenue à (80±5) °C.

(3) Pour les petites enceintes (taille maximale ≤ 250 mm): l'enceinte doit être installée sur le dispositif d'essai. Vitesse de rotation: (5±1) r/min. Angle de pulvérisation: 0°, 30°, 60°, 90°.Le temps d'essai pour chaque position est de 30 secondes..

(4) Pour les grandes enceintes (taille maximale ≥ 250 mm): l'enceinte doit être installée en fonction de l'utilisation prévue. Toute la surface extérieure de l'enceinte doit être pulvérisée.Pulvérisation de tous les côtés pour couvrir toute la surface de l'enceinte. L'angle de pulvérisation doit être aussi perpendiculaire que possible à la surface de pulvérisation. La distance entre la buse et l'échantillon d'essai dans des conditions d'essai est de (175 ± 25) mm, au moins 3 minutes.
