EV Charging Connector Flexibility Testing Equipment Durability Tester IEC 62196

EV Charging Connector Flexibility Testing Equipment Durability Tester IEC 62196

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1009
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	10 Sets Per Month

Informations détaillées

Description du produit

Informations détaillées

Place of Origin:

China

Certification:

Calibration Certificate (Cost Additional)

Test station:

Single station

Equipment weight:

150kg

Bending rate:

0-60 times/min

Bending angle:

0-360° adjustable

Equipment dimensions:

W1000*D800*H1600mm

Drive mode:

Servo motor drive

Power supply:

AC220V±10%/50-60Hz

Load weight:

20N,25N,50N,75N,100N,140N

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Description du produit

EV Charging Connector Flexibility Testing Equipment Durability Tester IEC 62196

Complied Standards & Clauses

Conforms to IEC62196-1:2014 clause 7.11 and clause 7.15, IEC60309-1:2012 clause 24.4.

Product Overview

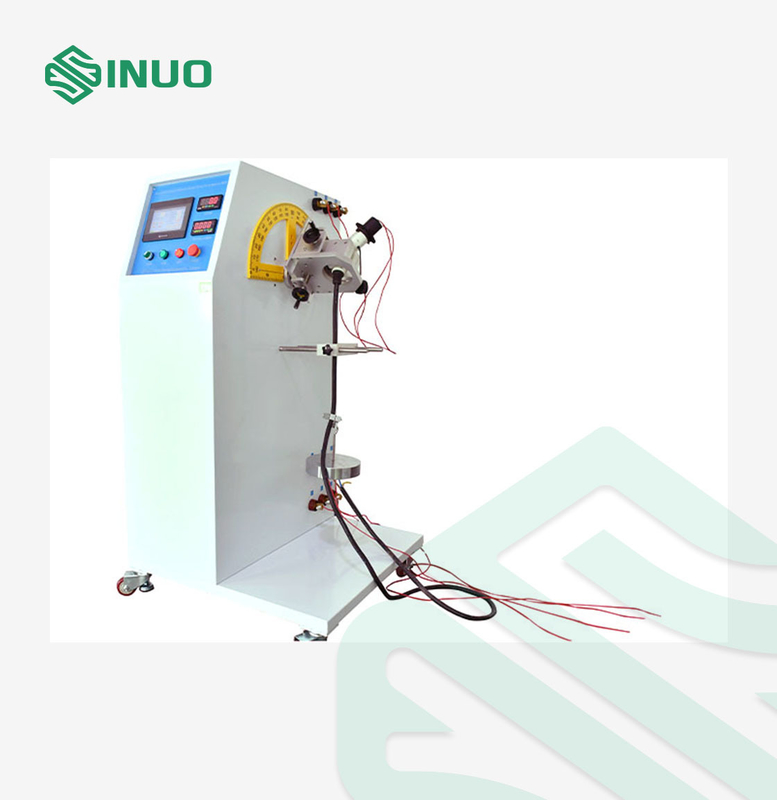

The EV Plug Flexibility Testing Machine is specifically designed to evaluate the mechanical strength of electric vehicle charging connectors, industrial plugs, sockets, and couplers. It focuses on testing the flexing performance at the cable entry point — a critical area subjected to repeated bending in real-world usage.

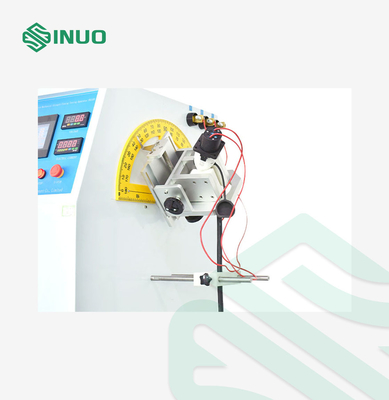

This high-precision apparatus operates based on IEC standards, using a servo motor to drive a turntable that oscillates the test sample left and right. Once the pre-set number of flexing cycles is reached, the system automatically stops and signals test completion. The intelligent servo control ensures accurate, repeatable swing angles and minimal lateral displacement, safeguarding test reliability.

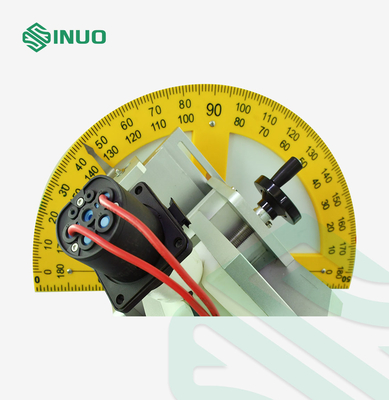

Large-size samples can be securely mounted on durable aluminum plates, with the swing axis precisely aligned with the cord entry point to simulate real application stresses. This reduces unnecessary strain and ensures a more authentic mechanical simulation.

Built to support heavy-duty testing environments, the machine runs on AC220V±10% / 50–60Hz power input and delivers stable operation with a 3KW power rating. Ideal for R&D labs, compliance testing, and quality assurance of EV connectors and industrial-grade power components.

Technical Parameters

Equipment dimensions		Approx.: W1000D800H1600mm
Equipment weight		150kg
Test judgment		Judgment based on the signal given by whether the current is conducting or not
Electrical control method		PLC intelligent integrated control, 7-inch human-machine touch interface operation
Drive mode		Servo motor drive
Load weight		20N,25N,50N,75N,100N,140N
Bending angle		0-360° adjustable (default ±45°)
Bending frequency	0~999999 can be preset, default is 20000 times
Bending rate	0-60 times/min, can be preset
Load power supply	External connection, optional load cabinet with adjustable voltage between conductors 0-250V and adjustable current AC 0-400A
Specimen clamping method	Mechanical clamping, adjustable clamping point position
