Appareil d'essai de la force de traction et du couple de l'ancrage du câble pour la station de recharge

Appareil d'essai de la force de traction et du couple de l'ancrage du câble pour la station de recharge

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1007B
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	20 sets/month

Informations détaillées

Description du produit

Informations détaillées

Place of Origin:

China

Certification:

Calibration Certificate (Cost Additional)

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Tensile frequency:

1 time/s

Pull cycles:

1-999999 cycles

Torque application time:

0-99H59M59S

Control operation mode:

PLC automatic control, touch screen operation

Power failure protection:

With power-off data storage memory function

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Mettre en évidence:

Appareil d'essai d'ancrage de câble EVSE

Testeur de couple de la station de recharge

équipement d'essai de force de traction pour EVSE

Description du produit

Appareil de test de force de traction et de couple de l'ancrage du câble pour borne de recharge

Normes et clauses respectées

Il est conçu et fabriqué conformément à la clause 11.6.102 et aux figures 110, 111 et au tableau 114 de la norme CEI 61851-23:2023.

Aperçu du produitÉchantillons et restrictions : borne de recharge pour véhicules électriques AC et DC

Objectif du test : L'ancrage du cordon souple de l'appareil doit soulager les conducteurs aux bornes de la force de traction et du couple. Cet appareil est utilisé pour tester la capacité de l'ancrage du cordon ou du dispositif de fixation du câble des bornes de recharge pour VE AC/DC à résister à la force de traction et au couple spécifiés.

Principe du test : La force de traction est réalisée en utilisant un moteur pour entraîner un mécanisme à roue excentrique. La vitesse du moteur est réglable pour garantir que la force de traction est appliquée avec précision à chaque fois. Il est équipé d'une fonction de surveillance de la durée de la force de traction. Le couple est appliqué par un plateau entraîné par un moteur qui soulève un poids ; lorsque le temps est écoulé, le plateau réinitialise automatiquement le poids de levage et met fin à l'application du couple.

Paramètre technique

Contenu du test

Tests de traction et de couple des câbles de borne de recharge pour VE	Schéma structurel de l'équipement
Mode de fonctionnement du contrôle
Contrôle automatique par automate programmable, fonctionnement sur écran tactile	Mode d'entraînement
Électrique	Application de la traction
Répond aux spécifications de 160 N, 200 N, 240 N, 250 N, 500 N, réalisé par superposition de poids	Application du couple
Répond aux spécifications de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, réalisé par superposition de poids	Roue de couple
R100mm (Φ200mm) ±0,5mm	Fréquence de traction
1 fois/s, le temps de traction réel est détecté par signal électrique	Cycles de traction
1 à 999999 cycles, peut être préréglé, la valeur par défaut est de 100 ± 1 cycles	Temps d'application du couple
0-99H59M59S, peut être préréglé	Protection contre les pannes de courant
Avec fonction de mémoire de stockage des données en cas de panne de courant	Fixation
Pince universelle, un jeu	Détails

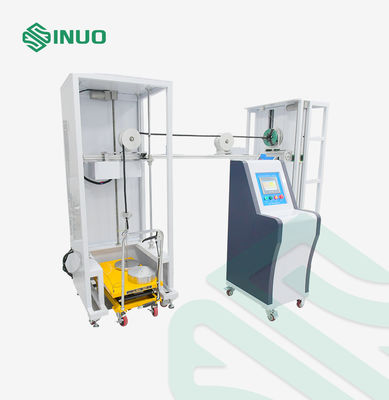

Appareil d'essai de la force de traction et du couple de l'ancrage du câble pour la station de recharge 1
