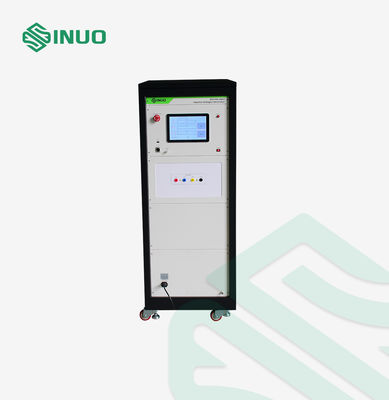

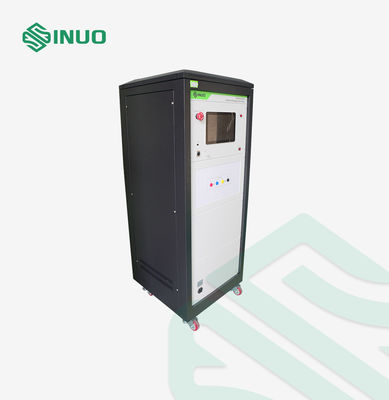

IEC 61851 Générateur d'essai d'impulsions haute tension pour équipement de recharge de véhicules électriques

IEC 61851 Générateur d'essai d'impulsions haute tension pour équipement de recharge de véhicules électriques

Nom De Marque:	Sinuo
Numéro De Modèle:	SN1104-20KV
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	10 sets/month

Informations détaillées

Description du produit

Informations détaillées

Place of Origin:

China

Certification:

Calibration Certificate (Cost Additional)

Complied Clause:

Clause 12.7

Complied Standard:

IEC 61851

Internal Resistance:

2Ω ± 10%, 500Ω± 10%

DC High Voltage:

20kV (Max) ±5％

Interval Time:

1 ~ 99s

Impact Cycles:

1 ~ 9999

Wavefront Time:

1.2 µs ± 30 %

Peak Voltage:

300V-20kV

Packaging Details:

Plywood box

Supply Ability:

10 sets/month

Description du produit

Générateur d'essais d'impulsion haute tension IEC 61851 pour équipements de recharge de VE

Normes et clauses respectées

Le générateur d'essais d'impulsion est conforme aux exigences normatives de la clause 12.7 de la CEI 61851-1, de la clause 11.4 de la CEI 61851-23, etc.

Aperçu des équipements

Il est utilisé pour vérifier que les appareils résistent aux surtensions transitoires auxquelles ils peuvent être soumis. L'essai de tension d'impulsion est un essai destructif au cours duquel une panne se produit si l'échantillon d'essai ne peut pas résister à la tension appliquée. Lorsque l'échantillon se décompose, des étincelles et des bruits de décharge sont générés. La tension de crête de l'instrument chutera de manière significative (proche de zéro) lorsqu'il est à vide. Lorsque la même tension est appliquée à nouveau, le phénomène ci-dessus se produira.

Paramètres techniques

Modèle	SN1104-20kV (Optionnel)
Haute tension CC	Max. 20kV
Onde de tension d'impulsion	Temps de front d'impulsion : 1,2 µs ± 30 % ; Demi-valeur du temps d'onde arrière : 50 µs ± 20 % Veuillez noter que la forme d'onde doit être vérifiée sur un oscilloscope externe
Résistance interne de l'instrument	La résistance correspond à l'UIT-T K.44
Tension de crête : 300 V ~ 12 500 V	Basse : 300 V ~ 2 500 V ; Haute : 2 500 V ~ 20 000 V
Temps d'intervalle d'impact	10 ~ 99 s
Cycles d'impact	1 ~ 9999
Polarité	positive et négative
Source d'alimentation de fonctionnement	Tension nominale : ~ 220 V ± 10 %, 50 Hz/60 Hz
Dimension	650 mm × 550 mm × 1650 mm
Poids	100 KG

Détail

IEC 61851 Générateur d'essai d'impulsions haute tension pour équipement de recharge de véhicules électriques 0
