Appareil d'essai de la force de traction et du couple du câble d'ancrage de la station de recharge de véhicule électrique

Appareil de test de force de traction et de couple d'ancrage de câble de borne de recharge pour VE

Normes et clauses respectées

Il est conçu et fabriqué conformément à la clause 11.6.102 et aux figures 110, 111 et au tableau 114 de la norme CEI 61851-23:2023.

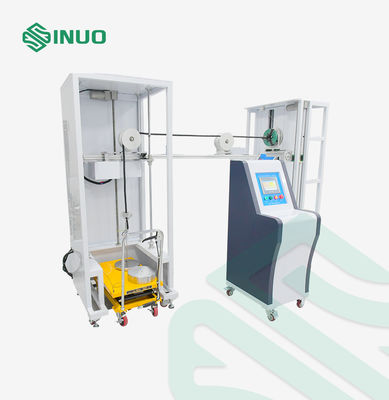

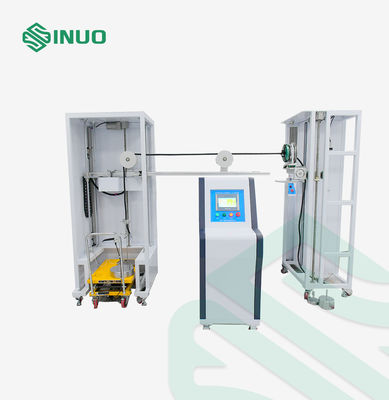

Aperçu du produitL'équipement adopte le contrôle PLC et l'entraînement par moteur. Les poids appliquent une force de traction stable, et le couple est généré par la combinaison de poids et d'un bras de couple. Le système permet de définir le nombre d'applications de la force de traction et la durée du test de couple. Une fois le nombre de cycles ou la durée prédéfinis atteints, l'équipement s'arrête automatiquement. Après le test, le déplacement maximal admissible du câble du connecteur de charge pour VE ne doit pas dépasser la limite spécifiée dans la norme. Cet équipement est compatible avec les échantillons de bornes de recharge équipés de pistolets de charge de différentes longueurs de câble.

L'ancrage du cordon souple de l'appareil doit soulager les conducteurs aux bornes de la force de traction et du couple. Cet appareil est utilisé pour tester la capacité de l'ancrage du cordon ou du dispositif de fixation du câble des bornes de recharge AC/DC pour VE à résister à la force de traction et au couple spécifiés.

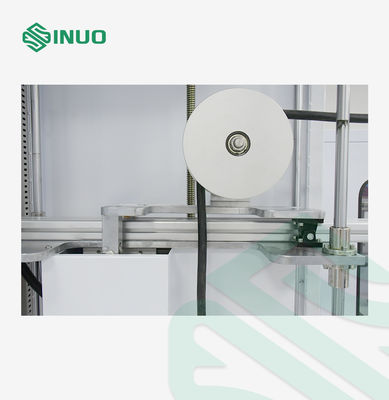

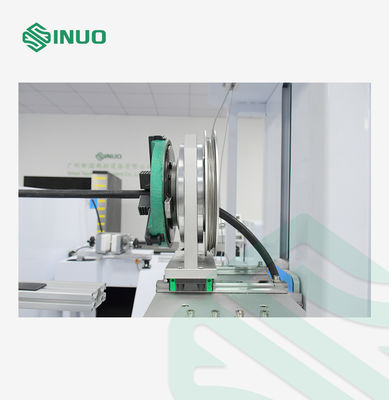

La force de traction est réalisée en utilisant un moteur pour entraîner un mécanisme à roue excentrique. La vitesse du moteur est réglable pour garantir que la force de traction est appliquée avec précision à chaque fois. Il est équipé d'une fonction de surveillance de la durée de la force de traction. Le couple est appliqué par un plateau entraîné par moteur qui soulève un poids ; lorsque le temps est écoulé, le plateau réinitialise automatiquement le poids de levage et met fin à l'application du couple.

Paramètre technique

Application de la traction

Répond aux spécifications de 160N, 200N, 240N, 250N, 500N, réalisées par superposition de poids	Application du couple
Répond aux spécifications de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, réalisées par superposition de poids	Roue de couple
R100mm (Φ200mm) ±0,5mm	Fréquence de traction
1 fois/s, le temps de traction réel est détecté par signal électrique	Cycles de traction
1-999999 cycles, peut être préréglé, la valeur par défaut est de 100±1 cycles	Durée d'application du couple
0-99H59M59S, peut être préréglé	Protection contre les pannes de courant
Avec fonction de mémoire de stockage des données en cas de panne de courant	Fixation
Pince universelle, un ensemble	Tableau de sélection de correspondance des poids
Configuration supplémentaire
L'équipement est doté d'une hauteur de fixation réglable allant de 500 à 1200 mm (c'est-à-dire la position de sortie du câble), ce qui lui permet de répondre aux exigences de test des bornes de recharge avec différentes positions de sortie du câble.	.Détails
