Chambre d'essai solaire DIN 75220 1000x950x1000mm -20℃ à +100℃

DIN 75220 Chambre d'essai de simulation du rayonnement solaire Chambre d'essai environnemental

Normes et clauses respectées

Conforme à la norme DIN 75220, à la norme MIL-STD-810h méthode 505.7 procédure I, à la norme IEC60068-3-5 et à d'autres normes.

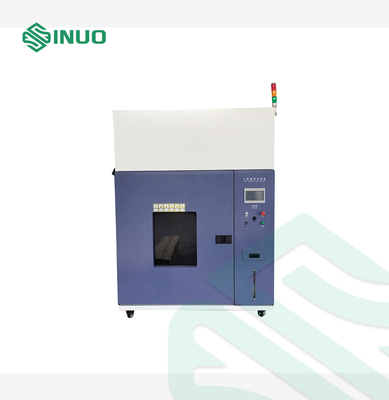

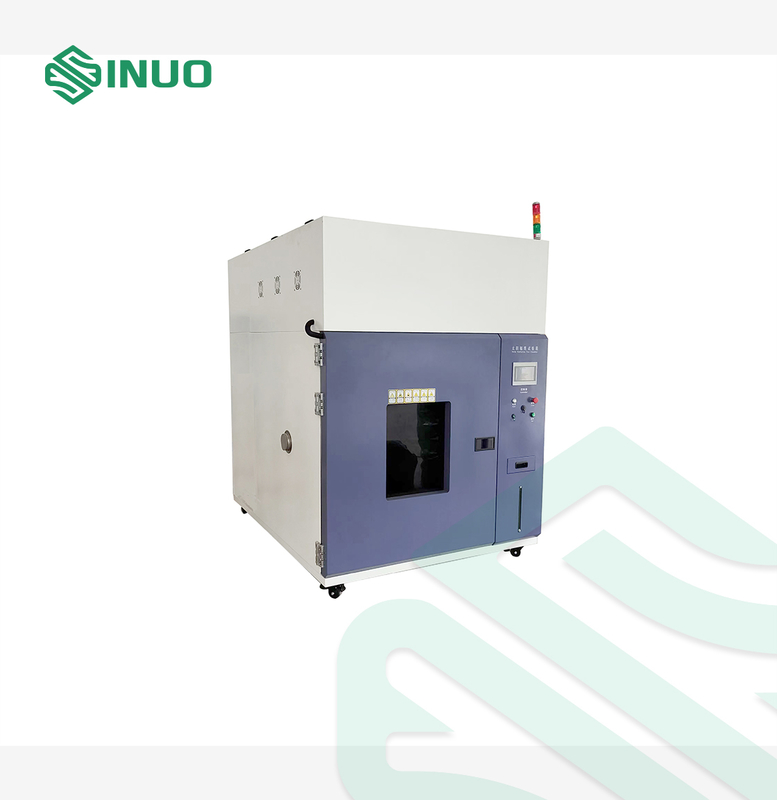

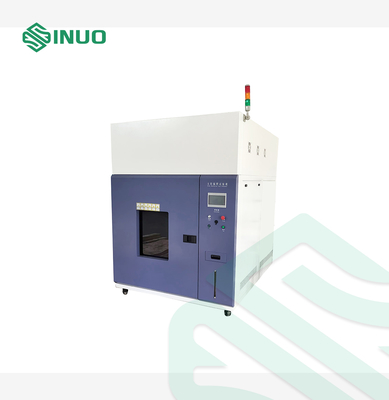

Vue d'ensemble de l'équipement

1. Caractéristiques structurelles du cabinet:
   1. Logement: construction en mono-blocs comprenant tous les systèmes nécessaires au fonctionnement;Le boîtier extérieur sera fait de tôle galvanisée de bonne qualité qui est à l'intérieur et à l'extérieur imprimé et peint à une finition standard avec des matériaux de haute qualité. La surface extérieure aura une résistance à l'usure élevée

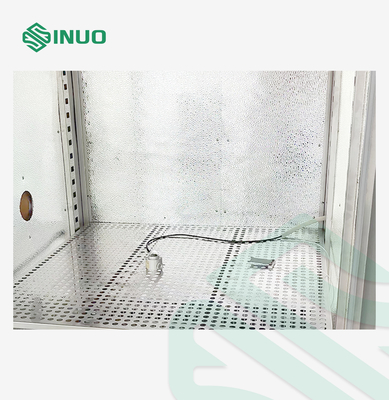

   2. L'espace d'essai: l'espace d'essai interne sera fait d'acier inoxydable SUS-304 non magnétique sans peinture. Toutes les coutures seront soudées TIG et étanches à la vapeur. La surface sera bien polie.
   3. Les matériaux de l'enveloppe intérieure: plaque en acier inoxydable SUS304 t=1,0 mm;
   4. Isolement: le matériau d'isolation doit être de faible facteur "k", d'intensité élevée et non hygroscopique.Une isolation en fibres minérales sans amiante est utilisée et son épaisseur est d'environ 125 mm..
   5. Porte: entièrement ouverte et à aile unique, double joint en silicone, charnières et verrou.
      1. les dimensions utiles de la porte: 1000 mm W x 1100 mm H;
      2. fenêtres d'inspection: la chambre sera équipée d'une fenêtre d'inspection en verre trempé multicouche avec chauffage intégré.La fenêtre d'inspection est équipée d'un élément de chauffage électrique à la surface du verre capable d'empêcher la formation de condensat et de gel.;
      3. Avec rideau pour la fenêtre
   6. Configuration standard:
      1. Un hublot (Ф100mm), équipé de bouchons à vide en matériaux à faible conductivité thermique
      2. Éclairage intérieur × 1
      3. Une étagère et une hauteur réglables
      4. Équipé de 4 rouleaux
   7. Système de compensation de la pression: la chambre est équipée d'un système d'équilibrage de la pression qui s'ouvre en cas de surpression dans l'espace d'essai.Le système est mécaniquement conçu pour s'ouvrir automatiquement lorsque la pression à l'intérieur de la chambre augmente.
   8. Placement de la carte de puissance et du groupe de machines: construction en mono-bloc

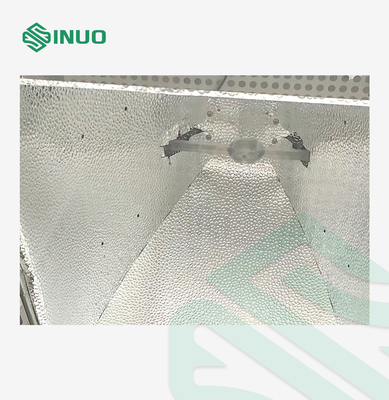

   9. Vitre filtre: le support de montage de la lampe sera intégré au verre filtre (verre borosilicate).La taille du verre filtre est plus grande que la taille du côté avant de la lampe pour permettre l'irradiation angulaire sans influences d'ombre causées par le plafond de la chambre.;
