Appareil d'essai de la force de traction et du couple de l'ancrage de câble EVSE IEC 61851-23

Appareil d'essai de la force de traction et du couple de l'ancrage de câble EVSE IEC 61851-23

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1007B
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T / t
Capacité à Fournir:	20 ensembles / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

CHINE

Certification:

Calibration Certificate (Cost Additional)

Couple appliquer:

Rencontrez 0,6N • M, 0,7N • M, 1,4N • M, 2,7N • M, 5,4N • M, 11,0N • M, 16,3N • M spécifications ， r

Tirer appliquer:

Se rencontrer 160n, 200n, 240n, 250n, 500n spécifications, réalisées par superposition de poids

Fréquence de traction:

1 temps / s

Roue de couple:

R100 mm (ф200 mm) ± 0,5 mm

Heure d'application du couple:

0-99H59M59S

Cycles de traction:

1-999999 Cycles

Protection d'échec de l'énergie:

Avec la fonction de mémoire de stockage de données d'élevage

Mode de fonctionnement de contrôle:

PLC Contrôle automatique, opération à écran tactile

Détails d'emballage:

Contreplaqué

Capacité d'approvisionnement:

20 ensembles / mois

Mettre en évidence:

EVSE cable anchorage test apparatus

IEC 61851-23 torque tester

EVSE pull force testing equipment

Description du produit

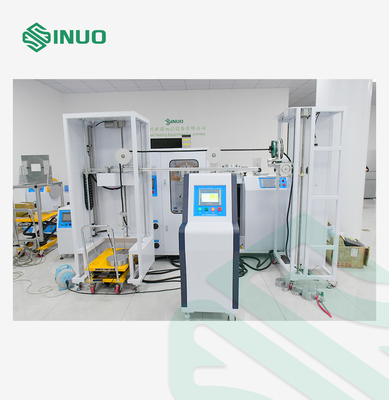

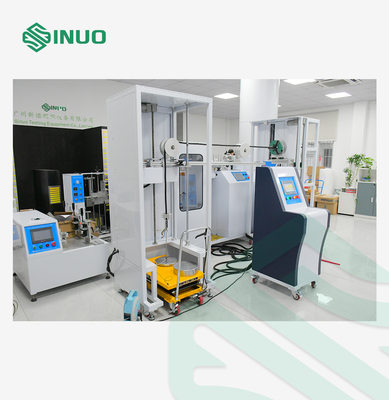

Appareil d'essai de la force de traction et du couple de l'ancrage de câble EVSE IEC 61851-23

Normes et clauses respectées

Il est conçu et fabriqué conformément à la clause 11 de la norme IEC 61851-23:2023.6.102 et figure 110, figure 111 et tableau 114.

Produit ovoir

L'appareil d'essai de la force de traction et du couple de l'ancrage du câble (modèle SNQC1007B) est une solution d'essai professionnelle conçue conformément strictement à la clause 11 de la norme IEC 61851-23:2023.6.102Il est spécialement conçu pour les stations de recharge AC et DC des véhicules électriques,s'assurer que l'ancrage flexible du cordon ou le dispositif de fixation du câble peuvent résister à des forces de traction et à un couple spécifiés sans dépasser les limites de déplacement.

Cet appareil combine le contrôle PLC, le moteur et les systèmes de poids de précision pour fournir des résultats de test très précis et reproductibles.et fonctionnement de l'écran tactile convivial, c'est un outil essentiel pour les fabricants, les laboratoires et les organismes de certification engagés dans les tests de conformité EVSE.

En simulant les conditions de force de traction et de couple du monde réel, le SNQC1007B garantit des performances sûres, fiables et conformes aux normes des câbles des bornes de recharge des véhicules électriques.

Paramètre technique

Nom de l'article	Spécification
Contenu du test	Tests de traction et de couple des câbles des bornes de recharge des véhicules électriques
Contrôle et fonctionnement	Contrôle automatique par PLC, interface à écran tactile
Mode de conduite	électrique
Niveaux de force de traction	160N, 200N, 240N, 250N, 500N (par poids)
Niveaux de couple	0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m (par poids)

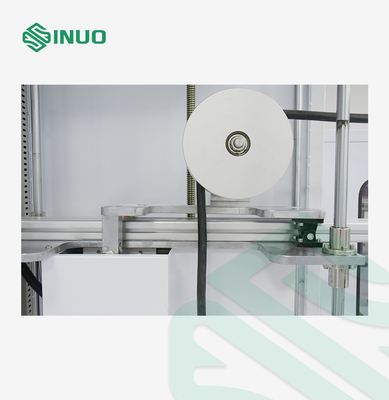

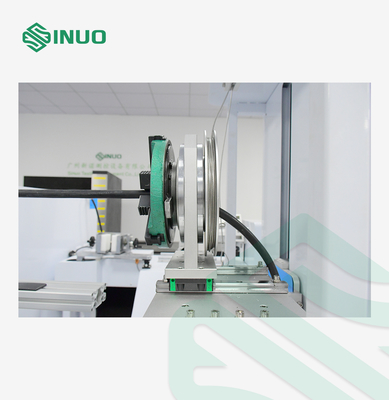

Roue de couple	R100 mm (Ø200 mm) ±0,5 mm
Fréquence de traction	1 traction/s (détecté par signal électrique)
Cycles de traction	1 ¢ 999,999 (pré-réglage, par défaut 100 ± 1 cycles)
Temps d'application du couple	099 heures 59 minutes 59 secondes (pré-réglé)
Protection contre les pannes de courant	Fonction de mémoire de stockage de données
Équipement électrique	Serre universelle (ensemble 1 inclus)
Réglage de la hauteur du fixateur	500 ‰ 1200 mm
Énergie	AC220V ± 10%, 50 ∼ 60 Hz, 1 kW
Les dimensions	L'écart entre les deux types de véhicules doit être calculé en tenant compte de l'écart entre les deux types de véhicules.
Le poids	Environ 300 kg
Environnement de travail	Température 0°C à 40°C; Humidité 30% à 90%

Détails

Appareil d'essai de la force de traction et du couple de l'ancrage de câble EVSE IEC 61851-23 0
