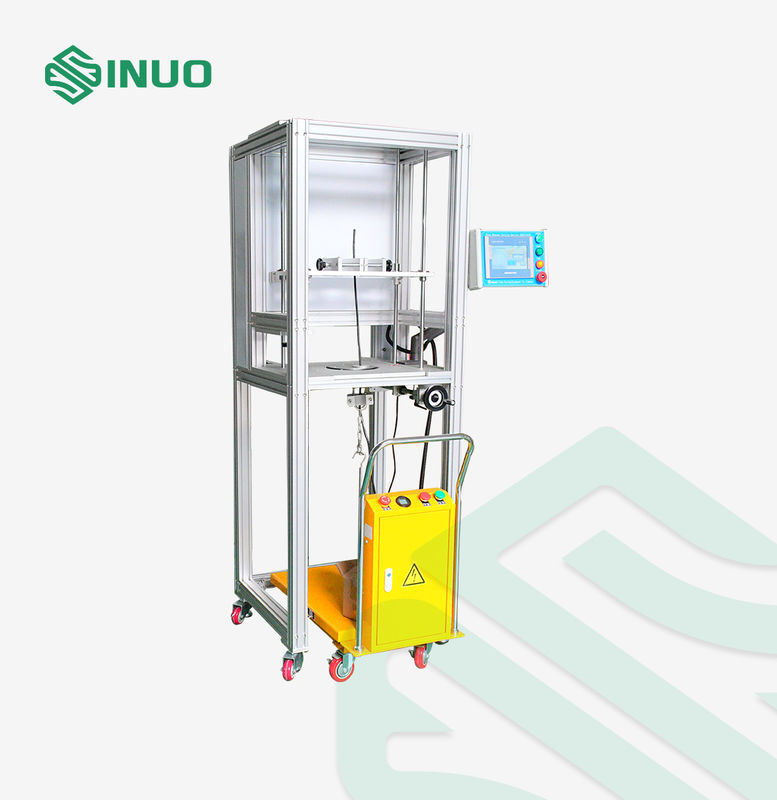

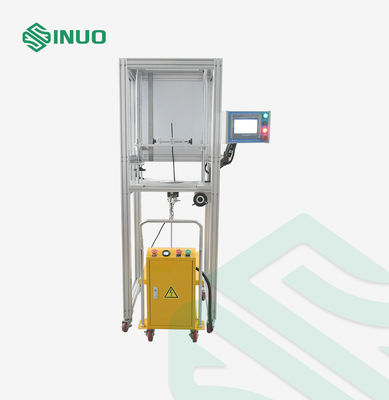

Appareil d'essai de durabilité des terminaux de fixation de fils, machine d'essai de la force de fixation des terminaux

Appareil d'essai de durabilité des terminaux de fixation de fils, machine d'essai de la force de fixation des terminaux

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1012
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T / t
Capacité à Fournir:	20 ensembles / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

CHINE

Certification:

Calibration Certificate (Cost Additional)

Station d'essai:

Station unique

Vitesse de rotation:

5 à 15 tours par minute

Plage de réglage de la hauteur:

250 à 800 mm

Méthode de réglage de la hauteur:

Ajustement manuel

Contrôle et fonctionnement:

Contrôle PLC, fonctionnement de l'écran tactile

Nombre de tests:

0-999999

Diamètre de rotation:

Ø76 mm

Diamètre de bus:

6.4, 9.5, 12.7, 14.3, 15.8, 19.1, 22,2, 25,4, 28,6, 31,8, 34,9, 38,1, 44,5, 50,8, 54 mm

Détails d'emballage:

contreplaqué

Capacité d'approvisionnement:

20 ensembles / mois

Mettre en évidence:

wire clamping terminal test device

terminal clamping force test machine

electric vehicle terminal durability tester

Description du produit

Dispositif d'essai de durabilité des bornes de serrage de fils Machine d'essai de la force de serrage des bornes

Normes et clauses respectées

Ce dispositif d'essai est conforme à la clause 9.3.2.1, la clause 9.3.2.3, la clause 9.3.2.4 et le tableau 26 et la figure 6 de la norme UL486A-B, IEC60947-1, etc.

Aperçu de l'équipement

Échantillons et restrictions : Bornes à vis, bornes sans filetage et connecteurs.

Objectif du test : Examiner si les bornes à vis et les bornes sans filetage peuvent résister aux contraintes mécaniques qui se produisent lors d'une utilisation normale. Il est principalement utilisé pour juger si la conception et la structure du bornier à serrage fileté répondent aux exigences de ne pas endommager excessivement le fil lors du serrage du fil.

Principe du test : Utilisation d'une structure à vis sur rail de guidage. Le nombre de tests peut être préréglé avant utilisation. Lorsque la valeur définie est atteinte, la machine s'arrête automatiquement et émet un signal d'alarme.

Paramètres techniques

Contrôle et fonctionnement	Contrôle PLC, fonctionnement sur écran tactile
Poste d'essai	Poste unique
Entraînement	Entraînement servo

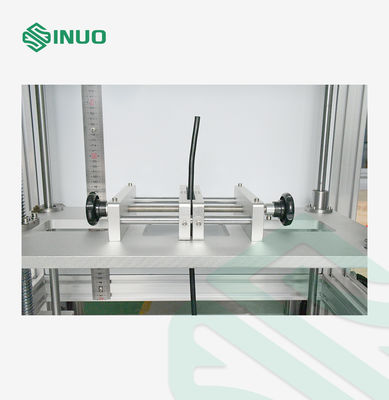

Dispositif de fixation	1. Le dispositif de fixation de centrage et de verrouillage répond aux exigences des borniers d'une longueur, d'une largeur et d'une hauteur respectives de 607090 mm. Le dispositif de fixation présente les caractéristiques d'un remplacement rapide. 2. Équipé d'une plaque de montage supplémentaire, de dimensions 300 mm * 250 mm, qui peut être utilisée de manière interchangeable avec la pince de verrouillage de centrage. 3. La distance maximale entre la plaque de montage et le centre de rotation est de 120 mm, réglable
Vitesse de rotation	5~15 tr/min, peut être préréglée sur l'écran tactile, (UL486A-B requiert 9 tr/min)

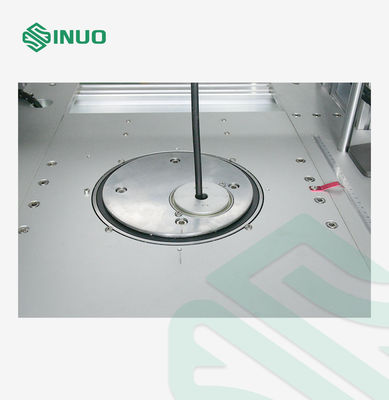

Diamètre de rotation	Adoption d'un disque rotatif à double trou, diamètre ø76mm
Nombre de tests/temps	1. 0-999999, il s'arrêtera automatiquement lorsque le nombre de tests préréglé sera atteint. 2. Le temps de test peut être commuté sur 0-9999min en fonction des différentes exigences de la norme, et peut être préréglé. Il s'arrêtera automatiquement lorsque le temps de test préréglé sera atteint.
Poids de la charge	Un ensemble de poids peut atteindre 0,7, 0,9, 1,4, 2,3, 3,6, 4,5, 6,8, 8,2, 11,4, 13,6, 18,2, 22,7, 25, 27,2, 34,1, 36,3, 40,9, 45,4, 49,9, 54,5, 70,4, 81,7, 93,1, 109. Unité : Kg, le crochet de poids est inclus dans le poids total
Plage de réglage de la hauteur	250~800mm, réglable, avec indicateur d'échelle
Méthode de réglage de la hauteur	Réglage manuel
Diamètre de la douille	Configuration UL486A-B : 6,4, 9,5, 12,7, 14,3, 15,8, 19,1, 22,2, 25,4, 28,6, 31,8, 34,9, 38,1, 44,5, 50,8, 54mm
Sélection des spécifications de l'échantillon (voir tableau ci-joint)	Tableau 26 de la norme UL486A-B
Mécanisme de levage de poids	Équipé d'un mécanisme de levage électrique, d'un plateau de poids de grande taille pour éviter les chutes
Alimentation	Monophasé 120V, 50Hz

Détails
