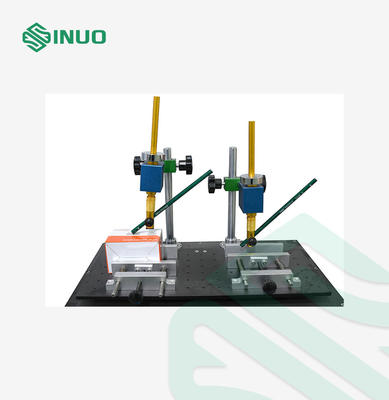

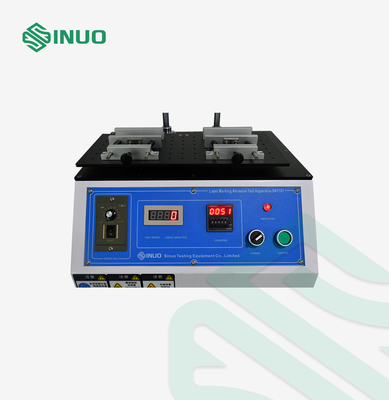

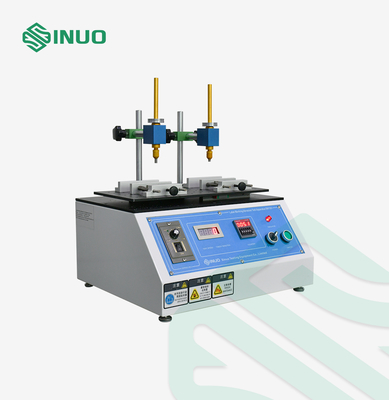

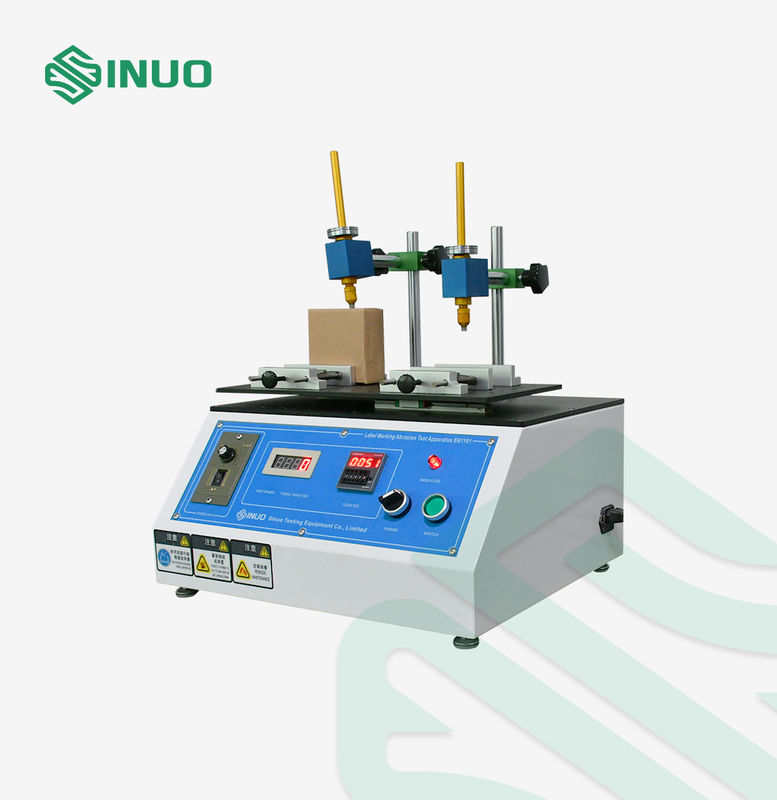

Appareil d'essai d'abrasion pour le marquage des étiquettes selon la norme CEI 62196-1 pour les marquages des connecteurs de véhicules électriques

Nom De Marque:	Sinuo
Numéro De Modèle:	SN1104
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T / t
Capacité à Fournir:	30 ensembles / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Station d'essai:

2 stations

Mode d'entraînement:

Électrique

Méthode de commande électrique:

Contrôle des bouton

Échantillon maintenant la méthode:

Fixage mécanique

Cycle d'essai:

0-9999 cycles

Vitesse de test:

Un cycle/s

Forcer:

5±1N

Piston d'essai:

NF C 61-314 Figure 4

Détails d'emballage:

Boîte de carton

Capacité d'approvisionnement:

30 ensembles / mois

Description du produit

Appareil d'essai d'abrasion pour le marquage des étiquettes selon la norme CEI 62196-1 pour les marquages des connecteurs de VE

Normes et clauses respectées

Cet appareil d'essai d'abrasion pour le marquage des étiquettes est conforme à la clause 8.7, figure 8 de la norme CEI 62196-1:2022. Il est utilisé pour vérifier la durabilité du marquage.

Aperçu de l'équipement

L'essai est effectué en frottant le marquage pendant 15 s avec un morceau de tissu de coton imbibé d'eau, puis à nouveau pendant 15 s avec un morceau de tissu de coton imbibé de n-hexane à 95 % (numéro de registre du Chemical Abstracts Service, CAS RN, 110-54-3).

La surface de marquage à tester doit être séchée après l'essai avec de l'eau.

Le frottement doit commencer immédiatement après avoir imbibé le morceau de coton, en appliquant une force de compression de (5 ± 1) N à une vitesse d'environ un cycle par seconde (un cycle comprenant un mouvement avant et arrière le long de la longueur du marquage). Pour les marquages de plus de 20 mm, le frottement peut être limité à une partie du marquage, sur un trajet d'au moins 20 mm de long.

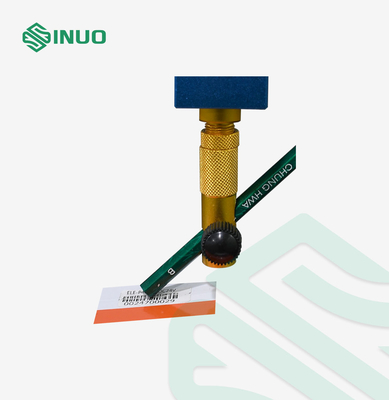

La force de compression est appliquée au moyen d'un piston d'essai enveloppé de coton, comprenant de la ouate de coton recouverte d'un morceau de gaze médicale en coton.

Le piston d'essai doit avoir les dimensions spécifiées à la figure 8 et doit être fabriqué dans un matériau élastique inerte aux liquides d'essai et ayant une dureté Shore-A de 47 ± 5 (par exemple, du caoutchouc synthétique).

Paramètres techniques

Poste d'essai	2 postes
Méthode de contrôle électrique	Contrôle par bouton
Mode d'entraînement	Électrique
Méthode de serrage de l'échantillon	Serrage mécanique, la position du point de serrage est réglable
Cycle d'essai	0-9999 cycles, peut être préréglé
Vitesse d'essai	Un cycle/s (un cycle comprenant un mouvement avant et arrière le long de la longueur du marquage)
Force	5±1N, appliquée par un poids
Piston d'essai	NF C 61-314 figure 48, rayonne, dureté Shore-A 47± 5
