Chambre d'essai de la batterie pour le broyage et la pénétration des ongles Équipement d'essai de sécurité de la batterie 300 kN

Chambre d'essai de sécurité des batteries pour tests d'écrasement et de pénétration d'aiguille, équipement d'essai de sécurité des batteries 300kN

Normes et clauses respectées

Conforme à la norme SAE J2464 (Clause 4.3.3.1 : Test de pénétration ; Clause 4.3.6.1 : Test d'écrasement), test d'écrasement AIS 038 à la page n° 79 sur 106 cl.no. 3.2, test de pénétration d'aiguille à la page n° 101 sur 106 cl.no. 3.3.2 (a), IEC62133-2012, IS0 12405-4:2018, etc.

Aperçu de l'équipement

1. Le logiciel de test dispose d'une fonction d'acquisition de tension : selon les exigences de test de la batterie unique, jusqu'à ce que le boîtier de la batterie se brise ou que la batterie soit en court-circuit (la tension interne de la batterie devient 0V), la variation de tension de la batterie pendant le test sera automatiquement collectée. Lorsque la tension est nulle, l'équipement arrête automatiquement le test.

2. Selon les exigences de test de la batterie d'alimentation : le système de test peut d'abord comprimer jusqu'à 30 % de la taille du module de batterie (c'est-à-dire la déformation). Ou définir une certaine valeur de pression (par exemple, la force d'extrusion est de 20 kN). Lorsque le test d'extrusion atteint la valeur de force définie et que le temps de maintien de la pression défini est également atteint, l'équipement arrête le test.

3. L'échantillon peut être testé selon l'une des trois conditions de pression, de déformation et de tension.

4. Les trois modes de test peuvent être utilisés comme variables de contrôle pour toute combinaison de conditions. C'est-à-dire que trois ou deux conditions de test peuvent être définies en même temps. Si l'une des conditions est remplie, l'appareil arrêtera le test.

5. Le système de test peut afficher la vitesse pendant le test. La vitesse de test requise pour le test peut également être définie dans le logiciel de l'ordinateur.

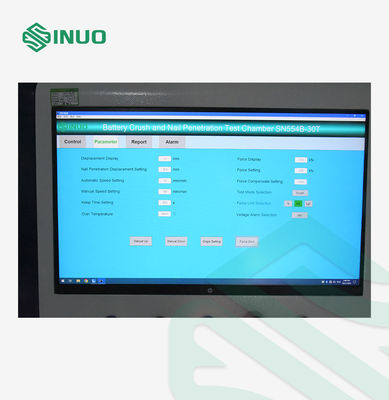

6. Le système d'exploitation de l'ordinateur est traité dans la boîte de dialogue Windows. Le mode tableau peut être planifié par vous-même. Les données de test sont enregistrées tout au long du processus. Il fournit des fonctions de sauvegarde, de comparaison et de suivi.

7. La carte mère de contrôle de test dédiée peut enregistrer la force, le déplacement et la tension en même temps. La carte mère de contrôle enverra des instructions à l'ordinateur en temps réel, et l'interface de contrôle enregistrera et surveillera la force d'extrusion, la température, la tension, la vitesse et la déformation en temps réel. Il est pratique de générer des rapports ou d'exporter des données directement. La carte mère de contrôle est facile à utiliser.

8. Pendant le test, la fonction de test peut être contrôlée en collectant des signaux de tension. La tension changera pendant le test de la batterie. Entrez une valeur de tension spécifiée dans le système de test, et le système émet un signal. Le test d'extrusion s'arrête lorsque la valeur de tension définie est atteinte.

Paramètres techniques

Taille de la cellule de batterie utilisateur	Taille maximale (longueur x largeur x hauteur) : 300*300*250mm, poids : 18kg-30kg
Espace de test	1000×1000×1000mm (largeur, profondeur et hauteur)
Dimensions	1200×1500×1850mm (largeur, profondeur et hauteur, sous réserve de la conception réelle)

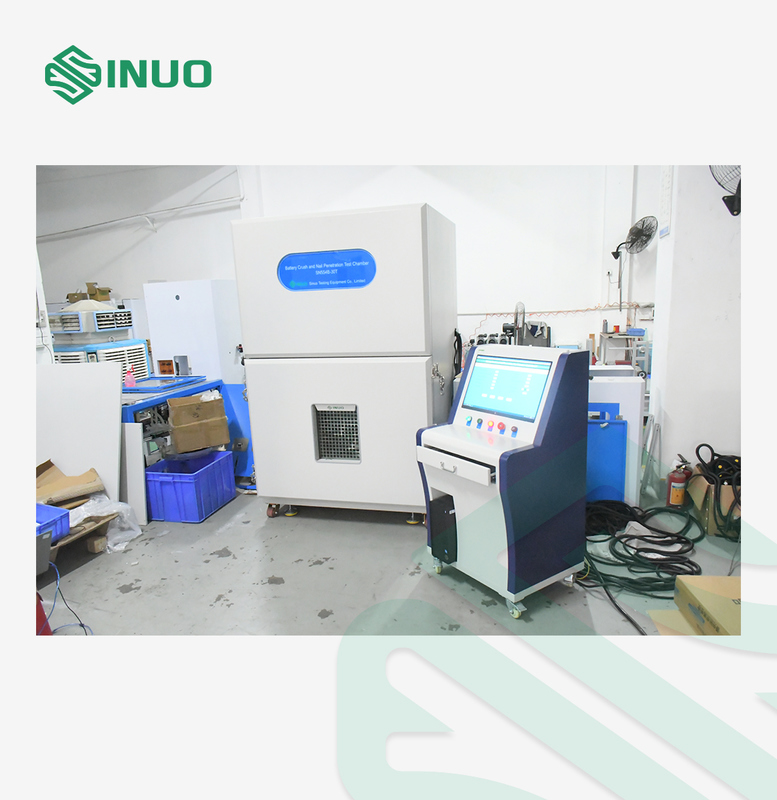

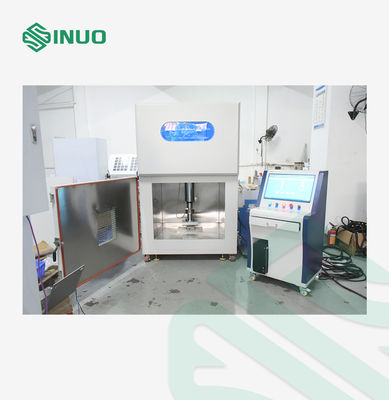

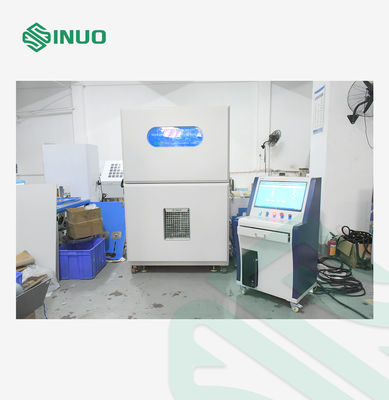

Structure de l'équipement	Structure de type boîte
Orifice d'échappement de fumée	L'orifice d'échappement de fumée a un diamètre de 100 mm
Trou de test	Un trou de 50 mm est ouvert de chaque côté
Méthode de contrôle	Contrôle à distance par ordinateur, distance ≥10m
Méthode d'entraînement	Servomoteur + Entraînement par vérin électrique
Plage de pression	1～300kN, plage maximale du capteur 306kN
Précision de la pression	±1%FS
Résolution de la pression	0.01kN
Temps de maintien de la pression	0~99min59s, peut être réglé
Vitesse d'acupuncture par écrasement	0.1-83mm/s (réglable)
Précision de la vitesse	0.1mm/s~5mm/s, précision ±0.05mm/s ; 5mm/s~83mm/s, précision ±0.1mm/s
Résolution de la vitesse	≤0.01mm/s
Déplacement	0～300mm
Précision du déplacement	±0.1mm

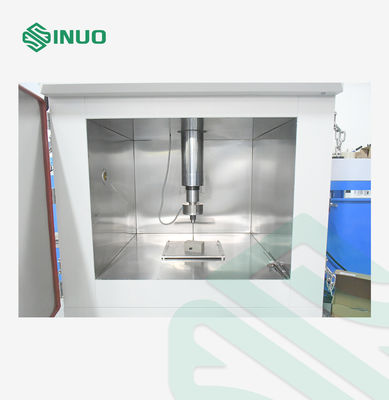

Aiguille en acier	1) Spécifications : Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) Longueur : L=200mm 3) Matériau : Traitement thermique de l'acier 4) Angle : 45°~60° 5) Quantité : 2 chacun
Direction de l'aiguille d'écrasement	Écrasement et acupuncture de haut en bas

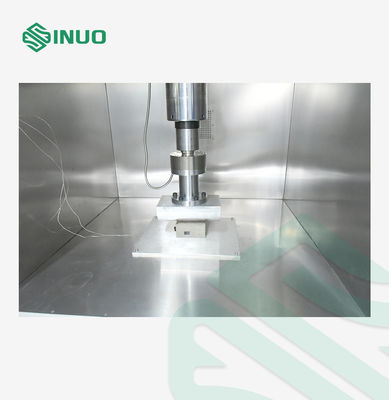

Tête d'écrasement	1, semi-cylindre R75*250mm, facile à démonter. 2, semi-cylindre 2R75*250mm, facile à démonter.
Tête d'écrasement plate	Avec une tête d'écrasement plate 1. Tête d'écrasement semi-cylindrique : le rayon est de 100 mm, c'est-à-dire R100mm * 250mm. (Personnaliser selon les exigences du client) 2. Tête d'écrasement plate.
Fixation d'aiguille
Affichage de la force	Affichage de l'ordinateur
Résolution du capteur	1／10000
Conversion d'unités	Kgf, N, kN
Système d'acquisition de température	Plage d'acquisition de température 0～+1000℃
	Résolution de température : 0.1℃
	Précision de la mesure de la température : ±0.5℃
	Canal d'acquisition de température : 2 canaux
	Fréquence d'acquisition de température : 100ms
Système d'acquisition de tension	Plage d'acquisition de tension : 0~100V
	Précision d'acquisition de tension : ≤±0.5%FS
	Résolution : 10mV
	Canal d'acquisition de tension : 1 canal
	Fréquence d'échantillonnage de tension : 100ms
Longueur de la ligne d'échantillonnage	2m
Fréquence d'acquisition	≥50Hz
Condition d'arrêt	La pression, la tension et la déformation peuvent être réglées séparément et surveillées simultanément. Le test peut être arrêté dès qu'une ou plusieurs variables atteignent la valeur définie.
Puissance	25KW
Alimentation	380V
Poids (environ)	800kg
