Testeur de pénétration des ongles et des fractures de 300 kN Chambre d'essai de sécurité de la batterie

Testeur de pénétration des ongles et des fractures de 300 kN Chambre d'essai de sécurité de la batterie

Nom De Marque:	Sinuo
Numéro De Modèle:	SN554B-30T
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	1 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Taille de la batterie:

300*300*250mm

Poids de la batterie:

18kg-30kg

Espace d'essai:

1000 × 1000 × 1000 mm ((W * D * H)

Dimensions de l'équipement:

1200×1500×1850mm

Vitesse de l'acupuncture:

0,1-83 mm/s (réglable)

Structure d'équipement:

Structure de type boîte

Plage de pression:

1 ~ 300 kN

Déplacement:

0 ¢ 300 mm

Détails d'emballage:

Autre

Capacité d'approvisionnement:

1 ensembles/mois

Mettre en évidence:

Testeur d'écrasement de la batterie de 300 kN

Chambre de pénétration des ongles de batterie électrique

équipement d'essai de sécurité des batteries

Description du produit

Testeur de pénétration des ongles et des fractures de 300 kN Chambre d'essai de sécurité de la batterie

Normes et clauses respectées

Conforme à la norme SAE J2464 (clause 4.3.3.1: Test de pénétration; Clause 4.3.6.1: Test de fracturation), AIS 038 test de fracturation à la page n° 79 de l'article 106 du règlement n° 3.2, Test de pénétration des ongles à la page n° 101 de l'article 106 n° 3.3.2 point a) de la norme IEC62133-2012, IS0 12405-4:2018, etc.

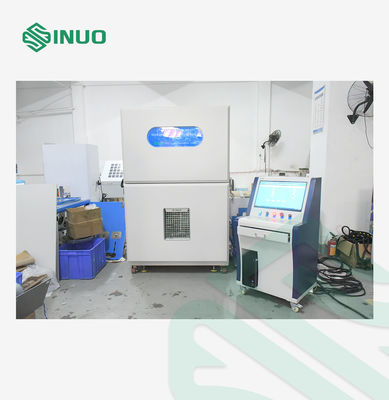

Vue d'ensemble de l'équipement

La chambre d'essai de décompression et de pénétration des ongles de la batterie est un système d'essai de sécurité de haute précision conçu pour des cellules simples et des modules de batterie de puissance.Ce testeur avancé évalue avec précision la sécurité de la batterie dans des conditions extrêmes., y compris les scénarios de concassage, de déformation et de court-circuit.

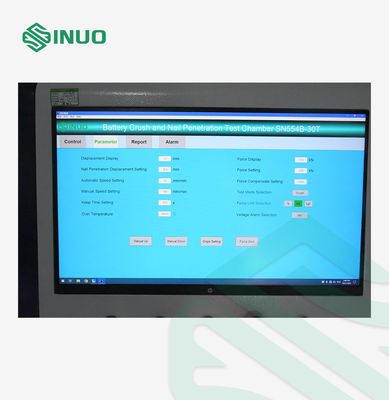

Équipé d'une surveillance en temps réel de la tension, de la force, du déplacement et de la vitesse, le système assure un contrôle précis tout au long de l'essai.Le logiciel intuitif vous permet de régler les conditions d'essai en fonction de la pression, de déformation ou de tension individuellement ou en combinaison et arrête automatiquement l'essai lorsque toute condition est remplie.

La carte mère de contrôle dédiée enregistre toutes les données critiques et communique instantanément avec l'ordinateur, permettant un suivi, une comparaison et une génération de rapports faciles.Idéal pour les fabricants de batteries et les laboratoires de R&D, ce testeur assure la conformité aux normes internationales de sécurité tout en fournissant des résultats fiables et reproductibles.

Paramètres techniques

Taille de la cellule de la batterie utilisateur	Taille maximale (longueur x largeur x hauteur): 300300250 mm, poids: 18 kg-30 kg
Espace d'essai	1000 × 1000 × 1000 mm (largeur, profondeur et hauteur)
Le pouvoir	25 kW
Les dimensions	1200×1500×1850 mm (largeur, profondeur et hauteur, sous réserve de la conception réelle)
Poids (environ)	800 kg
Port d'échappement de fumée	Le port d'échappement est de 100 mm de diamètre
Trou d'essai	Un trou de 50 mm est ouvert de chaque côté
Plage de pression	1 ′ 300 kN, portée maximale du capteur 306 kN
Méthode de conduite	Servo moteur + entraînement de cylindre électrique
Résolution de la pression	0.01kN
Précision de la pression	± 1% FS
Temps de maintien de la pression	0~99min59s, peut être réglé
Vitesse de l'acupuncture	0.1 à 83 mm/s (réglable)
Précision de la vitesse	0.1mm/s~5mm/s, précision ±0,05mm/s; 5mm/s~83mm/s, précision ±0,1mm/s
Résolution de la vitesse	≤ 0,01 mm/s
Déplacement	0 ¢ 300 mm
Précision du déplacement	±0,1 mm
Aiguille en acier	1) Spécifications: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) Longueur: L=200 mm 3) Matériau: Traitement thermique de l'acier 4) Angle: 45° à 60° 5) Quantité: 2 pièces chacune
Conversion des unités	Poids de l'appareil
La tête écrasée	1, R75250 mm semi-cylindre, facile à démonter. 2, 2R75250 mm semi-cylindre, facile à démonter.
Tête de concassage plate	Avec une tête plate 1. tête de concassage semi-cylindrique: rayon est de 100 mm, c'est à dire, R100mm * 250mm. (Personnaliser selon les exigences du client) 2Une tête plate.

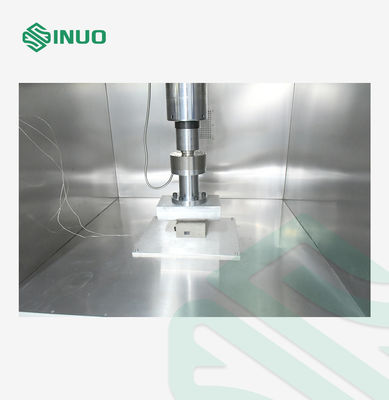

Direction de l' aiguille	Crush et acupuncture de haut en bas
Affichage de la force	Affichage de l'ordinateur
Résolution du capteur	1/10000
Système d'acquisition de température	Fréquence d'acquisition de la température: 100 ms
	Plage d'acquisition de la température 0+1000°C
	Résolution de température: 0,1°C
	Chaîne d'acquisition de température: 2 canaux
	Précision de mesure de la température: ±0,5°C
Système d'acquisition de tension	Fréquence d'échantillonnage de tension: 100 ms
	Résistance à l'écoulement
	Résolution: 10 mV
	Plage d'acquisition de tension: 0 à 100 V
	Chaîne d'acquisition de tension: 1 chaîne
Longueur de la ligne d'échantillonnage	2 m
Fréquence d'acquisition	≥ 50 Hz
Condition de coupe	La pression, la tension et la déformation peuvent être réglées séparément et surveillées simultanément. L'essai peut être arrêté tant qu'une ou plusieurs variables atteignent la valeur définie.
Structure de l'équipement	Structure de type boîte
Énergie	Équipement électrique
Méthode de contrôle	Commande à distance par ordinateur, distance ≥ 10 m

Détails

$Testeur de pénétration des ongles et des fractures de 300 kN Chambre d'essai de sécurité de la batterie 0$ $Testeur de pénétration des ongles et des fractures de 300 kN Chambre d'essai de sécurité de la batterie 1$
