Système d'essai d'ancrage de câble IEC 61851-23 EVSE Équipement d'essai de traction et de couple de câble

Système d'essai d'ancrage de câble IEC 61851-23 EVSE Équipement d'essai de traction et de couple de câble

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1007B
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	20 ensembles / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Tirer appliquer:

Se rencontrer 160n, 200n, 240n, 250n, 500n spécifications, réalisées par superposition de poids

Couple appliquer:

Rencontrez 0,6N • M, 0,7N • M, 1,4N • M, 2,7N • M, 5,4N • M, 11,0N • M, 16,3N • M spécifications ， r

Roue de couple:

R100 mm (ф200 mm) ± 0,5 mm

Fréquence de traction:

1 temps / s

Cycles de traction:

1-999999 Cycles

Heure d'application du couple:

0-99H59M59S

Mode de fonctionnement de contrôle:

PLC Contrôle automatique, opération à écran tactile

Protection d'échec de l'énergie:

Avec la fonction de mémoire de stockage de données d'élevage

Détails d'emballage:

Contreplaqué

Capacité d'approvisionnement:

20 ensembles / mois

Mettre en évidence:

Système d'essai d'ancrage de câble IEC 61851-23

Équipement d'essai de traction des câbles EVSE

équipement d'essai de couple pour EVSE

Description du produit

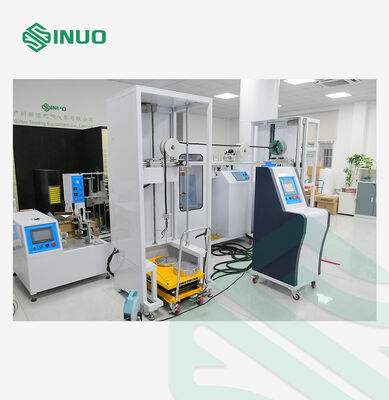

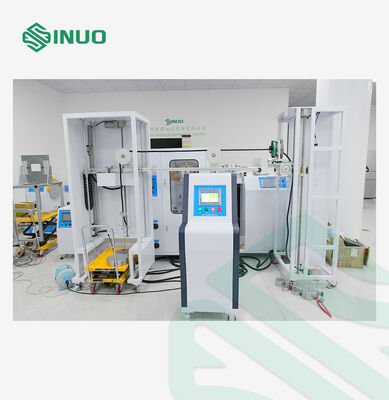

Système d'essai d'ancrage de câble IEC 61851-23 EVSE Équipement d'essai de traction et de couple de câble

Normes et clauses respectées

Il est conçu et fabriqué conformément à la clause 11 de la norme IEC 61851-23:2023.6.102 et figure 110, figure 111 et tableau 114.

Produit ovoir

L'appareil d'essai de la force de traction et du couple de l'ancrage du câble (modèle SNQC1007B) est une solution d'essai de haute précision conçue pour les fabricants et les laboratoires qui recherchent une conformité EVSE fiable.Développé strictement selon la norme IEC 61851-23:2023, article 11.6.102, ce système évalue si les câbles des stations de charge AC/DC et les structures d'ancrage des véhicules électriques peuvent résister à des forces de traction et à un couple spécifiés sans dépasser les limites de déplacement.

Équipé d'un contrôle intelligent par PLC, d'une application de force motorisée et d'une charge de poids de précision, le SNQC1007B fournit des résultats de test stables, reproductibles et très précis.Ses paramètres personnalisables, une structure mécanique durable et une interface tactile intuitive rendent l'opération facile même pour les utilisateurs débutants.

En simulant de manière réaliste les conditions de traction et de torsion dans le monde réel, cet appareil garantit que les bornes de recharge répondent à des normes de sécurité internationales rigoureuses,plus fiable, et une infrastructure de recharge de véhicules électriques entièrement conforme.

Paramètre technique

Contenu de l'essai	Tests de traction et de couple des câbles des bornes de recharge des véhicules électriques
Diagramme schématique de la structure de l'équipement
Mode de fonctionnement de la commande	Contrôle automatique par PLC, fonctionnement par écran tactile
Appliquer le couple	Répondre aux spécifications de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, réalisées par superposition de poids
Mode de conduite	électrique
Tirez appliquer	Répondre aux spécifications 160N, 200N, 240N, 250N, 500N, réalisées par superposition de poids
Cycles de traction	1-999999 cycles, peut être préréglé, par défaut est de 100±1 cycles

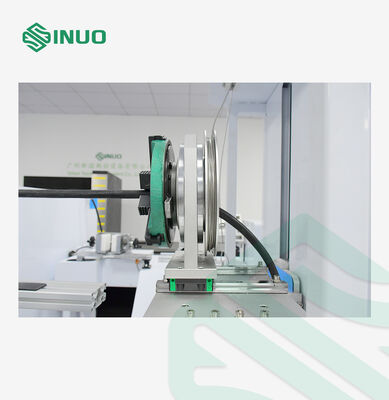

Roue à couple	R100mm(Ф200mm) ±0,5 mm
Fréquence de traction	1 fois/s, le temps de traction réel est détecté par signal électrique

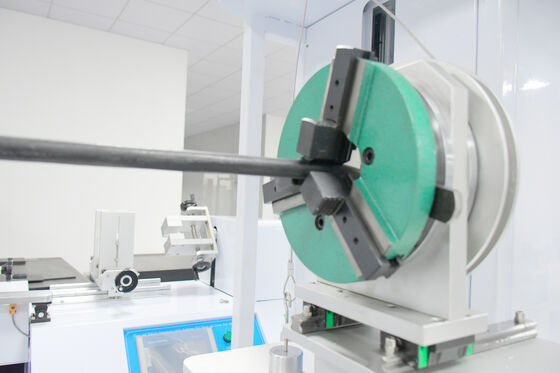

Équipement électrique	Clampes universelles, un ensemble
Temps d'application du couple	0-99H59M59S, peut être préréglé
Protection contre les pannes de courant	avec fonction de mémoire de stockage de données hors tension
Configuration supplémentaire	L'équipement est équipé d'une hauteur de fixation réglable allant de 500 à 1200 mm (c'est-à-dire la position de sortie du câble),permettant de satisfaire aux exigences d'essai des bornes de recharge avec des positions de sortie de câble différentes.
Tableau de sélection de l'appariement de poids

Détails

Système d'essai d'ancrage de câble IEC 61851-23 EVSE Équipement d'essai de traction et de couple de câble 2
