Équipement d'essai de pulvérisation de pluie pour tubes oscillants

Équipement d'essai de pulvérisation de pluie pour tubes oscillants

Nom De Marque:	Sinuo
Numéro De Modèle:	SN4416-1400
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Chambre externe:

L1880*L4200*H2200mm

Chambre intérieure:

L1400*L1400*H1400mm

Vitesse de platine:

1 à 5 r/min (réglable)

Diamètre de plaque tournante:

￠200 mm et 600 mm

Ouverture du jet de buse IPX5:

6,3 mm

IPX6 Aperture du jet de buse:

12,5 mm

Jet d'eau IPX5:

12.5±0.625

Flux de jet IPX6:

100 ± 5 L/min

Détails d'emballage:

Emballage d'exportation

Capacité d'approvisionnement:

10 ensembles par mois

Mettre en évidence:

Équipement d'essai des pulvérisations pluviales IPX3 IPX4

Équipement d'essai de pulvérisation de pluie par tube oscillant

Équipement d'essai des pulvérisations pluviales IPX5 IPX6

Description du produit

Équipement d'essai de pulvérisation de pluie pour tubes oscillants

Normes et clauses respectées

Conforme à la norme IEC 60529:1989 + A1:1999 + A2:2013Test IPX3, IPX4, IPX5, IPX6, figure 4 et figure 6.

Vue d'ensemble du produit

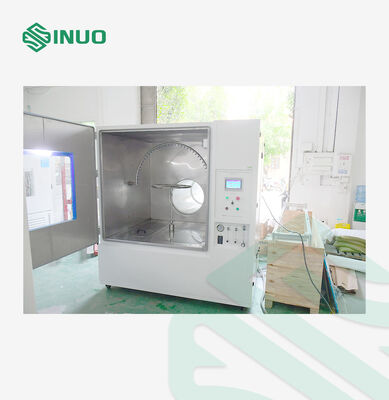

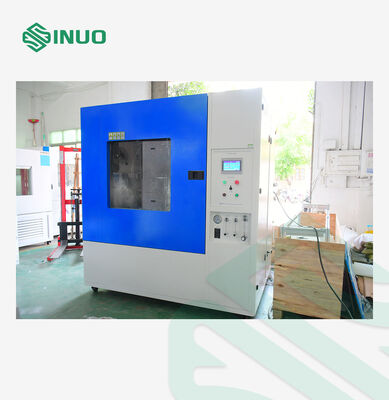

La chambre d'essai pour la pluie par tube oscillant est conçue pour évaluer avec précision les performances de protection contre la pénétration d'eau des produits dans des conditions IPX3, IPX4, IPX5 et IPX6.En simulant des précipitations naturelles et des environnements de pulvérisation d'eau puissants, il fournit une solution d'essai fiable et répétable pour évaluer la durabilité et la sécurité des enceintes exposées à l'eau.

Largement utilisée pour l'éclairage extérieur, les appareils ménagers, les composants automobiles et les boîtiers électriques, cette chambre aide les fabricants à identifier les risques potentiels tels que la corrosion,déformation et défaillance électrique causée par la pénétration d'eauConforme aux normes internationales du code de propriété intellectuelle, il prend en charge la validation de la conception des produits, le contrôle de la qualité et les tests de certification,s'assurer que les produits répondent aux exigences mondiales en matière d'étanchéité avant leur mise sur le marché.

Paramètres techniques

Paramètres de base
Taille de la chambre intérieure	L1400W1400H1400 mm
Taille de la chambre extérieure	L1880W4200H2200 mm
Dimensions autorisées des produits	Longueur et largeur ≤ 1000 mm, hauteur ≤ 100 mm
Diamètre du tourne-disque	¢ 200 mm et 600 mm
Portance maximale de la charge du tourne-disque	≤ 20 kg
Temps d'essai	0 à 999 min
Méthode de réglage du débit	Ajustez manuellement le débit en réglant le débitmètre sur le panneau
Méthode de rotation du tourne-disque	Toujours positifs / positifs et négatifs alternatifs
Vitesse du tourne-disque	1 à 5 r/min (réglable)
alimentation pour l'échantillon	Configuré avec une prise étanche à l'intérieur de la chambre permettant au client d'alimenter l'échantillon pendant l'essai
Fourniture d'eau pour les essais	Avec un réservoir d'eau intégré d'environ 90 litres, l'eau peut être recyclée
Poids total	Environ 450 kg.
Emplacement du site requis	4.4m ((D) * 2,2m ((W) * 2,4m ((H)

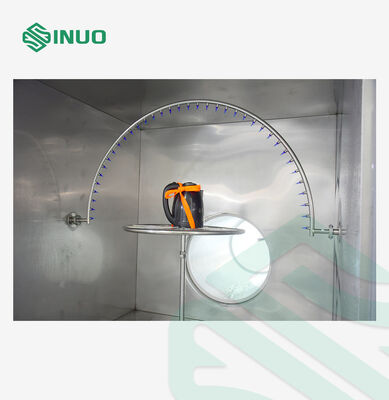

Paramètres des tubes oscillants IPX34
Tubes d'oscillation	R200 mm et R400 mm et R600 mm
Distance entre les ouvertures de pulvérisation	50 mm
Distance entre l'échantillon de buse	Dans un rayon de 200 mm
Angle entre deux trous	120° (IP3) 180° (IP4)
Pression de pulvérisation	80 à 150 Kpa
Trou d' aiguille	φ0,4 mm
Vitesse d'oscillation	Les tests de dépistage doivent être effectués sur des échantillons d'un échantillon.
Le débit d'eau de chaque trou	00,07 L/min + 5%
Angle d'oscillation du tube	± 60° (IPX3), environ ± 160° ((IPX4) (Remarque: la norme exige IPX3:120°; IPX4: presque 360°, mais en raison de l'existence d'un tourne-disque sous le tube oscillant pendant l'essai, 360° ne peut donc pas être atteint lors de l'essai réel, si le tourne-disque n'est pas utilisé,alors 360° peut être atteint)
