Équipement de test d'ancrage de câble EVSE avec contrôle automatique PLC pour une force de traction de 160N-500N et un test de couple de 0,6N•m-16,3N•m

Équipement de test d'ancrage de câble EVSE avec contrôle automatique PLC pour une force de traction de 160N-500N et un test de couple de 0,6N•m-16,3N•m

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1007B
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	20 ensembles / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Couple appliquer:

Rencontrez 0,6N • M, 0,7N • M, 1,4N • M, 2,7N • M, 5,4N • M, 11,0N • M, 16,3N • M spécifications ， r

Tirer appliquer:

Se rencontrer 160n, 200n, 240n, 250n, 500n spécifications, réalisées par superposition de poids

Fréquence de traction:

1 temps / s

Roue de couple:

R100 mm (ф200 mm) ± 0,5 mm

Heure d'application du couple:

0-99H59M59S

Cycles de traction:

1-999999 Cycles

Protection d'échec de l'énergie:

Avec la fonction de mémoire de stockage de données d'élevage

Mode de fonctionnement de contrôle:

PLC Contrôle automatique, opération à écran tactile

Détails d'emballage:

Contreplaqué

Capacité d'approvisionnement:

20 ensembles / mois

Mettre en évidence:

Équipement de test EVSE de contrôle automatique PLC

Système de test d'ancrage de câble à force de traction 160N-500N

Équipement de test EVSE à couple de 0

Description du produit

Test de câble pour borne de recharge CA/CC pour VE - Équipement de test d'ancrage de câble EVSE

Système de test d'ancrage de câble IEC 61851-23 - Équipement de test de traction et de couple de câble EVSE

Normes de conformité

Conçu et fabriqué selon la norme CEI 61851-23:2023, clause 11.6.102 et Figure 110, Figure 111 et Tableau 114.

Aperçu du produit

L'appareil de test de force de traction et de couple d'ancrage de câble (Modèle SNQC1007B) est une solution de test de haute précision conçue pour les fabricants et les laboratoires recherchant une conformité EVSE fiable. Développé strictement selon la norme CEI 61851-23:2023, clause 11.6.102, ce système évalue si les câbles et les structures d'ancrage des bornes de recharge CA/CC pour VE peuvent résister aux forces de traction et au couple spécifiés sans dépasser les limites de déplacement.

Équipé d'un contrôle intelligent par automate programmable, d'une application de force motorisée et d'un chargement de poids de précision, le SNQC1007B fournit des résultats de test stables, reproductibles et très précis. Ses paramètres personnalisables, sa structure mécanique durable et son interface tactile intuitive facilitent l'utilisation, même pour les utilisateurs novices.

En simulant de manière réaliste les conditions de traction et de torsion du monde réel, cet appareil garantit que les bornes de recharge respectent les normes de sécurité internationales strictes, aidant ainsi les fabricants à garantir une infrastructure de recharge pour VE plus sûre, plus fiable et entièrement conforme.

Spécifications techniques

Contenu du test	Tests de traction et de couple des câbles des bornes de recharge pour VE

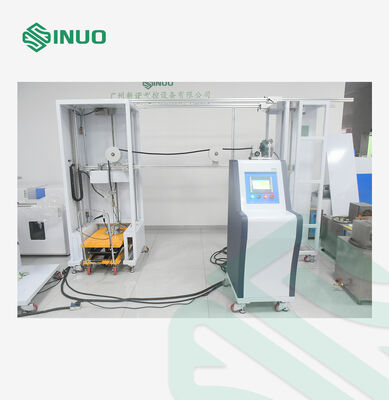

Schéma de la structure de l'équipement
Mode de fonctionnement du contrôle	Contrôle automatique par automate programmable, fonctionnement sur écran tactile
Application du couple	Conforme aux spécifications de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, réalisé par superposition de poids
Mode d'entraînement	Électrique
Application de la force de traction	Conforme aux spécifications de 160 N, 200 N, 240 N, 250 N, 500 N, réalisé par superposition de poids
Cycles de traction	1-999999 cycles, peut être préréglé, la valeur par défaut est de 100±1 cycles

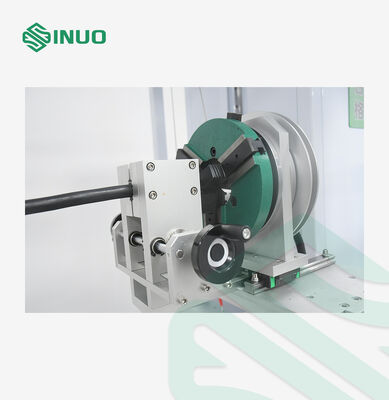

Roue de couple	R100mm (Ф200mm) ±0,5mm
Fréquence de traction	1 fois/s, le temps de traction réel est détecté par un signal électrique
Fixation	Pince universelle, un ensemble
Temps d'application du couple	0-99H59M59S, peut être préréglé
Protection contre les pannes de courant	Avec fonction de mémoire de stockage des données en cas de coupure de courant
Configuration supplémentaire	L'équipement est doté d'une hauteur de fixation réglable allant de 500 à 1200 mm (c'est-à-dire la position de sortie du câble), ce qui lui permet de répondre aux exigences de test des bornes de recharge avec différentes positions de sortie du câble.
Tableau de sélection de correspondance des poids

Détails du produit
