IEC 61851-23 Ed.2 Équipement d'essai de décharge de traction de l'ancrage du câble côté B de l'EVSE

Système d'essai d'ancrage de câbles de bornes de recharge pour VE IEC 61851-23 Équipement d'essai de traction et de couple de câbles EVSE

Conçu et fabriqué conformément à la clause 11.6.102 et aux figures 110, 111 et au tableau 114 de la norme CEI 61851-23:2023.

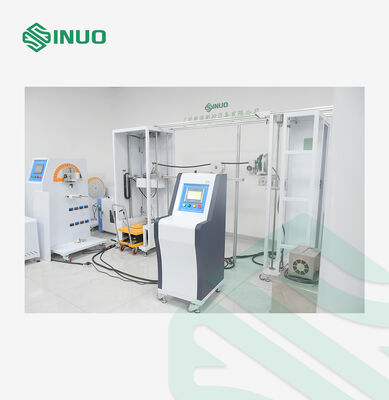

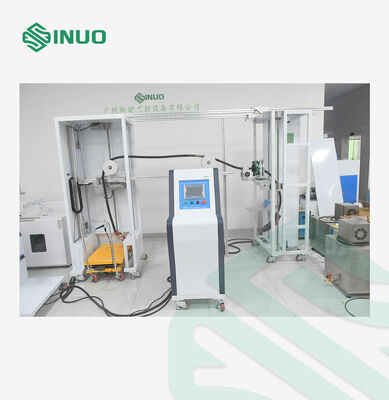

L'appareil d'essai de force de traction et de couple d'ancrage de câble (modèle SNQC1007B) est un système d'essai de haute précision conçu pour les fabricants d'EVSE et les laboratoires accrédités nécessitant une vérification de conformité fiable et reproductible. Développé en stricte conformité avec la norme CEI 61851-23:2023, clause 11.6.102, le système est utilisé pour évaluer si les ensembles de câbles et les structures d'ancrage des bornes de recharge CA/CC pour VE peuvent résister aux forces de traction et au couple spécifiés sans dépasser les limites de déplacement admissibles.

Le SNQC1007B est doté d'une commande intelligente basée sur un automate programmable, d'une application de force motorisée et d'un chargement de poids de précision, assurant une sortie de force stable, une mesure précise et une excellente répétabilité des essais. Les paramètres d'essai peuvent être configurés de manière flexible pour s'adapter à différentes tailles de câbles et aux exigences d'essai. Une structure mécanique robuste combinée à une interface homme-machine à écran tactile intuitive permet un fonctionnement efficace et convivial, même pour les utilisateurs novices.

En simulant avec précision les contraintes de traction et de torsion réelles appliquées aux câbles de recharge pendant une utilisation normale, cet appareil aide les fabricants à vérifier la conformité aux exigences de sécurité internationales strictes. Il soutient le développement d'une infrastructure de recharge pour VE plus sûre, plus fiable et entièrement conforme, tout en réduisant les risques de certification et en améliorant l'efficacité des essais.

Contenu du test	Appareil d'essai de décharge de traction d'ancrage de l'ensemble de câbles côté B de la borne de recharge pour VE
Schéma de la structure de l'équipement
Mode de fonctionnement du contrôle	Contrôle automatique par automate programmable, fonctionnement sur écran tactile
Application du couple	Conforme aux spécifications de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, réalisé par superposition de poids
Mode d'entraînement	Électrique
Application de la force de traction	Conforme aux spécifications de 160 N, 200 N, 240 N, 250 N, 500 N, réalisé par superposition de poids
Cycles de traction	1 à 999999 cycles, peut être préréglé, la valeur par défaut est de 100±1 cycles

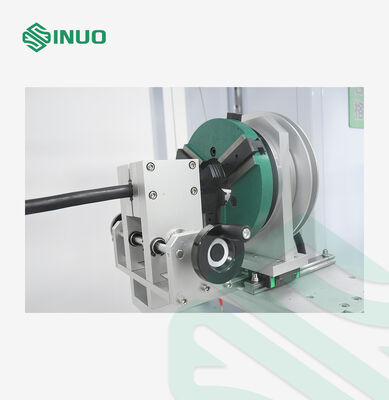

Roue de couple	R100mm (Ф200mm) ±0,5mm
Fréquence de traction	1 fois/s, le temps de traction réel est détecté par un signal électrique
Fixation	Pince universelle, un jeu
Temps d'application du couple	0-99H59M59S, peut être préréglé
Protection contre les pannes de courant	Avec fonction de mémoire de stockage des données en cas de coupure de courant
Configuration supplémentaire	L'équipement est doté d'une hauteur de fixation réglable allant de 500 à 1200 mm (c'est-à-dire la position de sortie du câble), ce qui lui permet de répondre aux exigences d'essai des bornes de recharge avec différentes positions de sortie du câble.
Tableau de sélection de la correspondance des poids
