Équipement de test de flexion de connecteur EV avec entraînement par servomoteur Angle de flexion réglable 0-360° Conforme à la norme CEI 62196-1

Équipement de test de flexion de connecteur EV avec entraînement par servomoteur Angle de flexion réglable 0-360° Conforme à la norme CEI 62196-1

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1009
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Station d'essai:

Poste unique

Poids de l'équipement:

150 kg

Taux de recourbement:

0-60 fois/minute

Angle de flexion:

0-360° réglable

Dimensions de l'équipement:

Les mesures de sécurité doivent être appliquées conformément à l'annexe I.

Mode conduite:

Commande de moteur servo

alimentation:

AC220V±10%/50-60Hz

Poids de la charge:

Le point de départ doit être situé à l'extrémité de l'eau.

Détails d'emballage:

Emballage d'exportation

Capacité d'approvisionnement:

10 ensembles par mois

Mettre en évidence:

Équipement de test de flexion du connecteur EV IEC62196-1

Équipement de test de flexion du connecteur EV

Description du produit

Équipement d'essai de flexion du connecteur de recharge du véhicule électrique

Système d'essai de flexion et de flexion

Ce système d'essai spécialisé évalue la résistance mécanique et la durabilité des connecteurs de recharge de véhicules électriques, des prises industrielles, des prises,et les accouplages grâce à une analyse complète des performances de flexion.

Normes de conformité

Conforme à la norme IEC 62196-1:2014 point 7.11 et point 7.15
Conforme à la norme IEC 60309-1:2012, point 24.4

Vue d'ensemble du produit

The EV Plug Flexibility Testing Machine is engineered to assess the mechanical integrity of electric vehicle charging connectors at the critical cable entry point—the area most susceptible to repeated bending stresses during real-world operation.

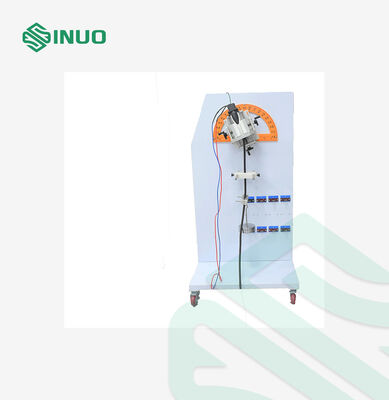

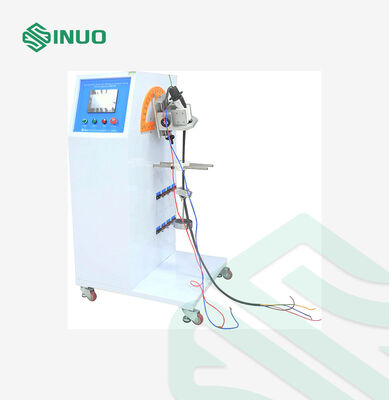

Utilisant une technologie de servomoteur de haute précision, ce système entraîne une plaque tournante qui oscille les échantillons d'essai par des mouvements contrôlés de gauche à droite.Le système de commande intelligent arrête automatiquement le fonctionnement dès qu'il atteint un nombre de cycles prédéfini et fournit des signaux clairs de fin de cycle.Le contrôle servo avancé assure des angles de balancement précis avec un déplacement latéral minimal, garantissant la répétabilité et la fiabilité des essais.

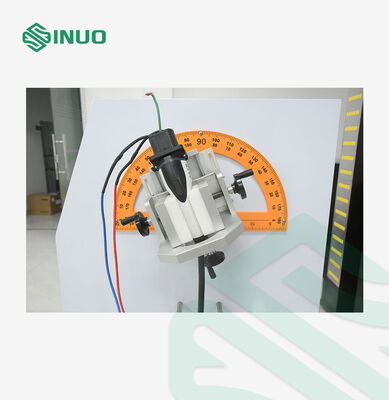

Les spécimens de grande taille sont fixés sur des plaques d'aluminium durables, l'axe de balancement étant précisément aligné sur le point d'entrée du cordon.Cette configuration simule avec précision les contraintes réelles d'application tout en minimisant la contrainte inutile pour une simulation mécanique authentique.

Conçu pour des environnements d'essai exigeants, l'équipement fonctionne à l'entrée de puissance AC220V ± 10% / 50 ¢ 60 Hz et offre des performances stables avec une puissance nominale de 3 kW. Idéal pour les laboratoires de R & D,les installations d'essais de conformité, et des services d'assurance qualité spécialisés dans les connecteurs de véhicules électriques et les composants d'alimentation industrielle.

Spécifications techniques

Paramètre	Spécification
Dimensions de l'équipement	Le nombre d'étoiles à l'intérieur de l'échantillon doit être déterminé en tenant compte de l'échantillon.
Poids de l'équipement	150 kg ou plus
Méthode de jugement de test	Analyse du signal de conduction de courant

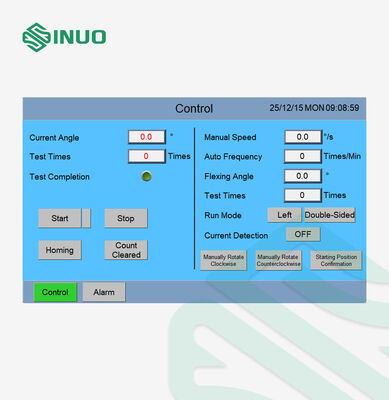

Contrôle électrique	Contrôle intégré intelligent PLC avec interface tactile HMI de 7 pouces
Système d'entraînement	Servo-moteur
Options de poids de charge	La valeur de l'échantillon doit être déterminée en fonction de l'échantillon.
Plage d'angle de flexion	Réglable de 0 à 360° (par défaut ± 45°)
Capacité du cycle de flexion	0-999,999 cycles prédéfinis (20 000 cycles par défaut)
Taux de flexion	0 à 60 cycles/min, entièrement réglable
Énergie de charge	Connexion externe avec un boîtier de charge en option doté d'une tension réglable (0-250V entre conducteurs) et d'un courant réglable (AC 0-400A)
Prise en charge des spécimens	Serrage mécanique avec position réglable du point de serrage
