Équipement de test IPX4 conforme à la norme IEC 60529 avec un débit de 10 L/min et 121 trous de buse, chambre d'essai d'étanchéité

Équipement de test IPX4 conforme à la norme IEC 60529 avec un débit de 10 L/min et 121 trous de buse, chambre d'essai d'étanchéité

Nom De Marque:	Sinuo
Numéro De Modèle:	SN448-3A
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	20 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Diamètre extérieur:

Ф102 mm

Diamètre de la calotte sphérique:

SФ75,5 mm

Deux anneaux intérieurs:

24 trous, espacement de 30°

Quatre anneaux extérieurs:

96 trous, espacement de 15°

Trous totaux:

121

diamètre du trou:

Ф0,5 mm

Débit:

10 L/min ±5%

manomètre:

0 à 1 MPa

Détails d'emballage:

Caisse en contreplaqué

Capacité d'approvisionnement:

20 ensembles/mois

Mettre en évidence:

Chambre d'essai étanche conforme au CEI 60529

Station de chargement EV testant l'équipement de test IPX4

Équipement de test d'infiltration d'eau de contrôle basé sur PLC

Description du produit

IPX4 Chambre d'essai imperméable à l'eau pour station de recharge de véhicules électriques IEC 60529

Ce système d'essai imperméable à l'eau entièrement automatique est conçu pour évaluer la protection contre l'entrée des bornes de recharge de véhicules électriques conformément aux normes IEC 60529 IPX4.L'équipement est doté d'une commande intelligente basée sur PLC avec fonctionnement à écran tactile pour une automatisation complète du processus d'essai par pulvérisation.

Normes et certifications conformes

IEC60529:2013 Niveaux de protection fournis par le boîtier (code IP) ¢ IPX4

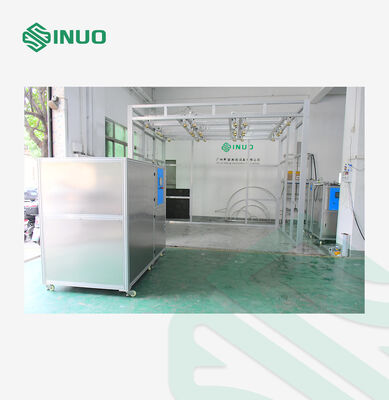

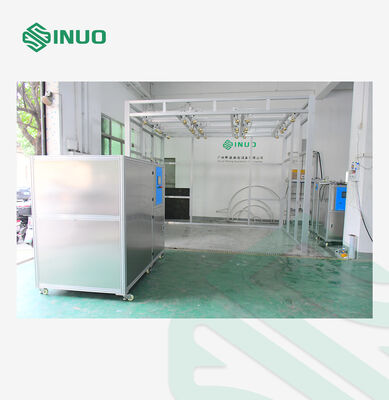

Vue d'ensemble de l'équipement

Le système utilise plusieurs buses standard (IEC60529 fig. 5) disposées en matrice avec des angles de pulvérisation réglables.permettant des essais complets d'étanchéité sur les surfaces supérieures des bornes de recharge de différentes spécificationsIl s'agit donc d'une solution idéale pour les organismes de test tiers et les laboratoires d'usine.

Spécifications techniques

Nom de l'article	Paramètres
Énergie	AC380V 50 Hz, 15 kW, avec commutateur de protection contre les fuites
Taille de l'échantillon	Pour les véhicules à moteur à combustion
Norme d'essai	Test sous la pluie selon la norme IEC60529-2013, IPX4
Paramètres de la buse	Diamètre extérieur: Ф102 mm Diamètre du capuchon sphérique: SФ75,5 mm Trou du centre: 1 Deux anneaux intérieurs: 24 trous, espacés de 30° Quatre anneaux extérieurs: 96 trous, espacement de 15° Total des trous: 121 Diamètre du trou: Ф0,5 mm Matériau: laiton

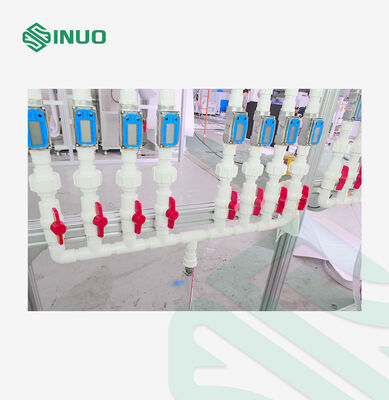

Taux de débit	10 L/min ± 5% par buse, contrôlée par débitmètre, réglable par écran tactile
Distance des précipitations	Distance minimale de la buse à l'échantillon: 0,3 à 0,5 m (par norme)
Direction de pulvérisation	Angle de la buse réglable manuellement pour correspondre à la surface de l'échantillon

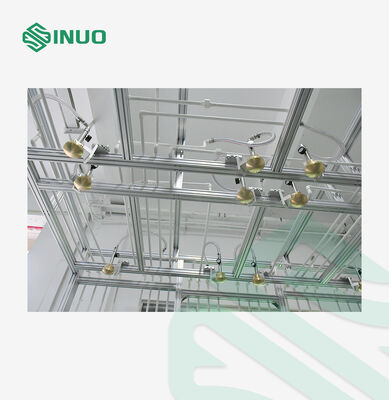

Montage de la buse	Les buses sont disposées sur le dessus de la chambre, inclinées vers le bas de 45° (réglables), 6 rangées * 4 colonnes
Indicateur de pression	0 ‰ 1 MPa, affichable
Durée de l'essai	0.01 s
Système d'approvisionnement en eau	Arrosage de l'eau fournie à partir du réservoir par pompe de marque avec système de circulation de l'eau (construit par l'utilisateur)
Système de contrôle	Mitsubishi PLC, interface à écran tactile, affichage du débitmètre avec modes de fonctionnement manuel et automatique
Enregistrement des fuites	Inspection manuelle
Traitement des échantillons	Échantillon chargé/déchargé par chariot élévateur
Protection de la sécurité	Protection contre la séquence de phase, protection contre les fuites, protection contre les courts-circuits, protection contre les anomalies de fonctionnement
