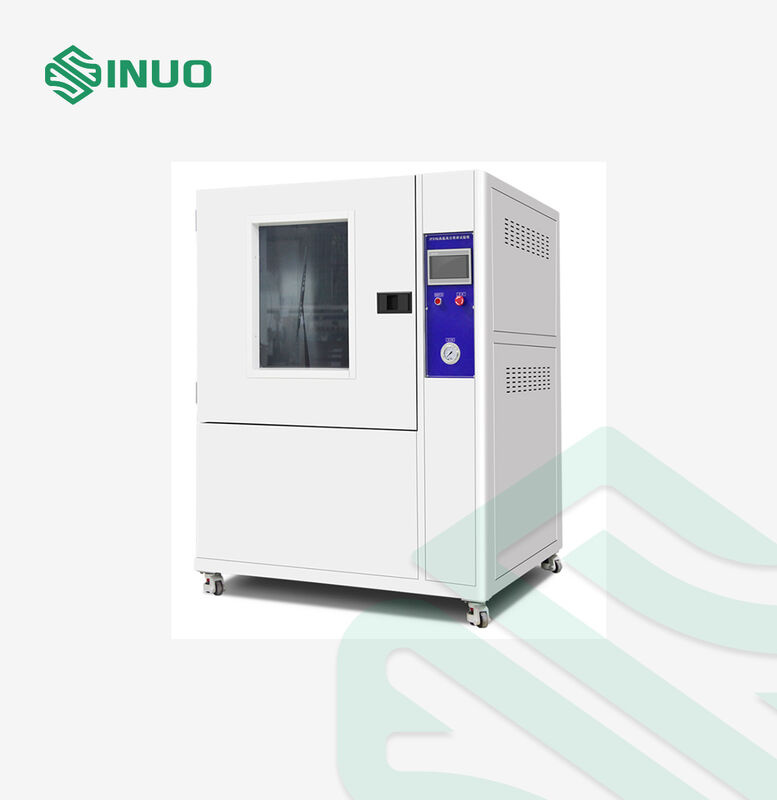

JIS D0203 R1/R2/S1/S2 Équipement d'essai pour la pluie dans une chambre d'essai imperméable à l'eau

Spécifications techniques

Paramètres de base

Dimensions intérieures de la boîte

Longueur 1000 * Profondeur 1000 * Hauteur 1000 mm

Dimensions extérieures

Environ Longueur 1450 * Profondeur 1220 * Hauteur 1920 mm

Diamètre de la platine

400 mm

Capacité de charge maximale de la platine

50 KG

Hauteur de levage de la platine

500-800 mm

Vitesse de la platine

1 -23 tr/min (réglable avec précision)

Méthode de rotation de la platine

Rotation continue vers l'avant / Alternance entre avant et arrière

Temps de test

0-999 min

Poids total de l'équipement

Environ 250 kg

Norme japonaise R1/R2 - Spécifications techniques

Tube en spirale de test d'arrosage

Personnalisé strictement selon les exigences des dessins de test de pulvérisation d'eau JIS D0203.

Pression d'eau du jet

R1 : 0,01 MPa, R2 : 0,03 MPa, la pression peut être réglée.

trou de jet d'eau

Comme indiqué sur le schéma, les buses de pulvérisation doivent être usinées pour répondre aux exigences du test de pulvérisation d'eau JIS D0203.

Nombre de trous de pulvérisation

2 pièces

Le tuyau d'arrosage tourne autour de son axe

Réglable de 1 à 23 tr/min

Norme japonaise S1/S2 - Spécifications techniques

Tube pivotant de test de pulvérisation

Personnalisé strictement selon les exigences des dessins de test de pulvérisation d'eau JIS D0203.

Pression d'eau du jet

S1 : 0,1 MPa, S2 : 0,3 MPa, la pression peut être réglée.

diamètre du trou de pulvérisation d'eau

1,2 mm

Nombre de trous de pulvérisation

40 pièces

Le tuyau de pulvérisation d'eau tourne autour de son axe

Réglable de 1 à 23 tr/min

Paramètres électriques

Alimentation de l'équipement

380V ; 50Hz

Puissance de l'équipement

2,0 KW

Fonction de protection de sécurité

Protection contre les fuites, protection contre le manque d'eau, protection contre les courts-circuits
