Système de test de vibration avancé IEC & UN 38.3 avec une force de 3200 kgf

Système de test de vibration avancé IEC & UN 38.3 avec une force de 3200 kgf

Système de test de vibration leader de l'industrie pour la fiabilité des produits
Le système de test de vibration Sinuo SN553 est conçu pour simuler les contraintes environnementales du monde réel, garantissant la durabilité et la sécurité des composants critiques. Des composants électroniques automobiles et aérospatiaux aux batteries au lithium (UN 38.3) et à l'électronique grand public, ce système fournit l'excitation précise nécessaire pour répondre aux normes GB, GJB, UL, JIS, IEC et MIL-STD .

Pourquoi choisir le système SN553 ?

Ce système combine une puissance de sortie élevée avec un contrôle numérique précis, offrant une solution clé en main complète pour les laboratoires et les départements d'assurance qualité de fabrication.

• Prêt pour la conformité mondiale : Pré-configuré pour répondre aux normes internationales rigoureuses, y compris UN 38.3 (Clause 4.3), IEC 62133-1:2017 et IEC 62133-2:2017.

• Capacité de poussée élevée : Délivre 3 200 kgf de force sinusoïdale/aléatoire, capable de tester des charges utiles lourdes (jusqu'à 400 kg) avec une accélération maximale de 100 G.

• Modes de test polyvalents : Prend en charge les tests de balayage sinusoïdal, aléatoire et de choc classique dans une plage de fréquences de 1 – 2 700 Hz.

Composants clés du système et avantages techniques

1. Générateur d'excitation électromagnétique (A30S34)

• Construction robuste : Dispose d'un système de guidage axial à double roulement pour réduire la diaphonie dynamique et la rotation, garantissant la durabilité dans des conditions de forte contrainte.

• Refroidissement efficace : Utilise un conduit d'air en nid d'abeille et une conception de ventilateur à faible bruit pour maintenir la stabilité thermique pendant les tests de longue durée.

• Spécifications clés : Déplacement max. 51 mm p-p ; diamètre de la bobine mobile Ф342 mm ; fuite de flux <10 gauss.

2. Amplificateur de puissance à commutation numérique (LA30K)

• Haute efficacité : Utilise la technologie MOSFET/IGBT avec PWM à multiplication de fréquence sinusoïdale pour un rapport signal/bruit élevé (>70 dB) et une faible distorsion.

• Puissance de sortie : Sortie de 40 KVA avec protection servo intégrée (protection contre les surtensions, surintensités, températures) pour protéger votre équipement.

3. Contrôleur de vibration numérique (VCSusb-2)

• Contrôle de haute précision : DSP à virgule flottante 32 bits avec une résolution ADC de 24 bits assure un contrôle en boucle fermée en temps réel indépendant du PC.

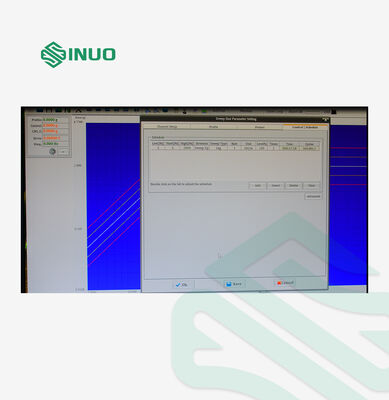

• Interface conviviale : Logiciel basé sur Windows avec génération de rapports de test automatique en 1 clic (Word/PDF).

• Fonctionnalités de sécurité : Comprend la fonction « Aperçu de petit signal » pour vérifier les réglages avant les tests à pleine puissance, ainsi que des interverrouillages d'arrêt d'urgence.

4. Extension et fixation

• Extension verticale (VT100) : Table en alliage de magnésium de 1000x1000 mm, surface durcie, utilisable jusqu'à 2 000 Hz.

• Table coulissante horizontale (HG100) : Conception de glissière à film d'huile pour une capacité de moment de renversement élevé, idéale pour les spécimens de grande taille ou de forme irrégulière.

• Centrage automatique : Le système photoélectrique garantit que la bobine mobile reste équilibrée pendant le chargement et le déchargement.

  Système de test de vibration leader de l'industrie pour la fiabilité des produits
  Le système de test de vibration Sinuo SN553 est conçu pour simuler les contraintes environnementales du monde réel, garantissant la durabilité et la sécurité des composants critiques. Des composants électroniques automobiles et aérospatiaux aux batteries au lithium (UN 38.3) et à l'électronique grand public, ce système fournit l'excitation précise nécessaire pour répondre aux normes GB, GJB, UL, JIS, IEC et MIL-STD .

  ---

  Pourquoi choisir le système SN553 ?

  Ce système combine une puissance de sortie élevée avec un contrôle numérique précis, offrant une solution clé en main complète pour les laboratoires et les départements d'assurance qualité de fabrication.

  • Prêt pour la conformité mondiale : Pré-configuré pour répondre aux normes internationales rigoureuses, y compris UN 38.3 (Clause 4.3), IEC 62133-1:2017 et IEC 62133-2:2017.

  • Capacité de poussée élevée : Délivre 3 200 kgf de force sinusoïdale/aléatoire, capable de tester des charges utiles lourdes (jusqu'à 400 kg) avec une accélération maximale de 100 G.

  • Modes de test polyvalents : Prend en charge les tests de balayage sinusoïdal, aléatoire et de choc classique dans une plage de fréquences de 1 – 2 700 Hz.

  ---

  Composants clés du système et avantages techniques

  1. Générateur d'excitation électromagnétique (A30S34)

  • Construction robuste : Dispose d'un système de guidage axial à double roulement pour réduire la diaphonie dynamique et la rotation, garantissant la durabilité dans des conditions de forte contrainte.

  • Refroidissement efficace : Utilise un conduit d'air en nid d'abeille et une conception de ventilateur à faible bruit pour maintenir la stabilité thermique pendant les tests de longue durée.

  • Spécifications clés : Déplacement max. 51 mm p-p ; diamètre de la bobine mobile Ф342 mm ; fuite de flux <10 gauss.

  2. Amplificateur de puissance à commutation numérique (LA30K)

  • Haute efficacité : Utilise la technologie MOSFET/IGBT avec PWM à multiplication de fréquence sinusoïdale pour un rapport signal/bruit élevé (>70 dB) et une faible distorsion.

  • Puissance de sortie : Sortie de 40 KVA avec protection servo intégrée (protection contre les surtensions, surintensités, températures) pour protéger votre équipement.

  3. Contrôleur de vibration numérique (VCSusb-2)

  • Contrôle de haute précision : DSP à virgule flottante 32 bits avec une résolution ADC de 24 bits assure un contrôle en boucle fermée en temps réel indépendant du PC.

  • Interface conviviale : Logiciel basé sur Windows avec génération de rapports de test automatique en 1 clic (Word/PDF).

  • Fonctionnalités de sécurité : Comprend la fonction « Aperçu de petit signal » pour vérifier les réglages avant les tests à pleine puissance, ainsi que des interverrouillages d'arrêt d'urgence.

  4. Extension et fixation

  • Extension verticale (VT100) : Table en alliage de magnésium de 1000x1000 mm, surface durcie, utilisable jusqu'à 2 000 Hz.

  • Table coulissante horizontale (HG100) : Conception de glissière à film d'huile pour une capacité de moment de renversement élevé, idéale pour les spécimens de grande taille ou de forme irrégulière.

  • Centrage automatique : Le système photoélectrique garantit que la bobine mobile reste équilibrée pendant le chargement et le déchargement.

Spécifications techniques détaillées

Fonctionnalités logicielles

• Contrôle aléatoire : Égalisation en temps réel avec une plage dynamique >90 dB ; prend en charge jusqu'à 3 200 lignes spectrales.

• Contrôle sinusoïdal : Faible distorsion (< -100 dB) avec des modes de balayage linéaire/logarithmique.

• Choc classique : Prend en charge les ondes demi-sinusoïdales, trapézoïdales, en dents de scie et triangulaires avec des durées d'impulsion de 0,5 à 3 000 mS.

Accessoires inclus

• Ensemble complet de câbles de connexion et de tuyaux d'air

• Instructions d'utilisation, rapports d'inspection et manuels de maintenance

• Capteur d'accélération système calibré

• Clé en T, clé hexagonale, tournevis et pince à barre de pression vibrante
