Système de test d'étanchéité conforme à la norme IEC 60529 IPX1~8 pour appareils industriels et ménagers

Ce système de test d'étanchéité IPX1~8 est conforme à la norme CEI 60529:2013, et requis par la CEI 60335-1 clause 15, etc. Ce système comprend les éléments suivants :

Cet appareil de test sert à vérifier la protection contre les gouttes d'eau tombant verticalement. Il est conçu et fabriqué conformément aux exigences de la norme CEI 60529 IPX1 et IPX2.

1. La montée et la descente de la boîte à gouttes sont contrôlées par le moteur.
2. Filtre fin en acier inoxydable pour la filtration des impuretés.
3. Utilise de l'air comprimé pour souffler l'eau des aiguilles, afin d'éviter les substances réactives à l'eau et le blocage atmosphérique de l'aiguille.
4. Buse d'aiguille médicale fine en acier inoxydable, facile à acheter, ne rouille pas facilement.
5. La buse d'aiguille et le siège de la buse d'aiguille utilisent une connexion conique, peuvent être facilement remplacés sans outil, les dommages individuels à la buse d'aiguille peuvent être remplacés rapidement.

Le testeur à tubes oscillants est conçu et fabriqué conformément aux exigences de la norme CEI 60529 IPX3 et IPX4. La partie tube oscillant de cet appareil est contrôlée par un moteur à vitesse réglable et un mécanisme manivelle-bielle. Cet appareil oscille alternativement de ±60° à ±175° à la vitesse requise par la norme grâce à l'ajustement de l'angle de la machine. L'ajustement de l'angle est précis. La structure est stable et durable. Il coopère avec un plateau tournant grâce auquel une rotation de 90° peut être réalisée.

N°.	Article	Paramètres
1	Alimentation en eau	Débit d'eau > 10 L/min ±5 % d'eau propre sans inclusion. Cet appareil est équipé d'une unité de filtration d'eau propre
2	La taille du tube oscillant	Livré en standard avec des tubes oscillants R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm, en acier inoxydable
3	Trou de l'aiguille	Φ0.4mm
4	Angle inclus entre deux trous	IPX3 : 120° ; IPX4 : 180°
5	Angle d'oscillation du tube oscillant	Max. ±175° peut être préréglé (Note : la norme exige IPX3 : 120° ; IPX4 : 360°, mais en raison de la présence du plateau tournant sous le tube oscillant pendant le test, 360° ne peut pas être atteint lors des tests réels, si sans plateau tournant, alors 360° peut être atteint)
6	Vitesse d'oscillation	IPX3 : 4s/temps (2×120°) ; IPX4 : 12s/temps (2×360°) ;
7	Débit d'eau	Peut être réglé en fonction de la taille du pendule et du nombre de trous d'épingle (0,07 L/min par trou)
8	Temps de test	0.01S~99 heures 59 minutes, peut être préréglé
9	Manomètre	0~0.25MPa
10	Exigences du site	Salle de test d'étanchéité IP dédiée, le sol doit être plat avec éclairage Disjoncteur de fuite étanche 10A (ou prise) utilisé pour l'équipement. Avec une bonne fonction d'entrée et de drainage. Installation au sol
11	La zone	Selon le tube oscillant choisi

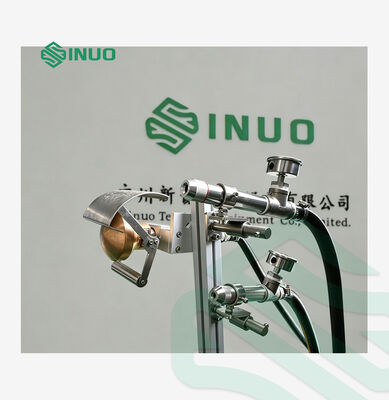

La buse de pulvérisation est conçue et fabriquée conformément à la norme CEI 60529 IPX3 et IPX4. Certaines parties du boîtier ne peuvent pas être mouillées par le tube oscillant. Dans ce cas, la buse de pulvérisation portative est utilisée manuellement.

La différence entre IPX3 et IPX4 est que le déflecteur doit être retiré lors du test IPX4.

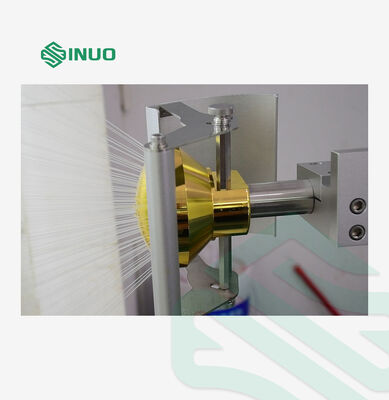

La buse de tuyau est conçue et fabriquée conformément à la norme CEI 60529 IPX5 et IPX6.

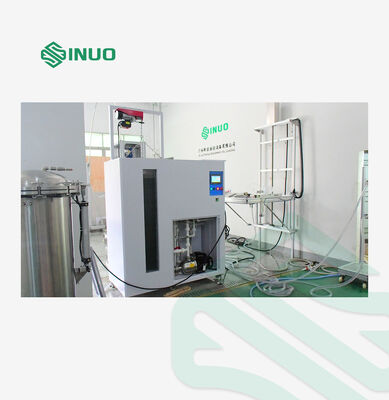

Le système intelligent d'alimentation en eau et de contrôle est utilisé pour alimenter en eau les appareils IPX1~8 et contrôler tous les processus de test, il est également utilisé comme chambre d'immersion IPX7.

1. Le système intelligent d'alimentation en eau et de contrôle est applicable à :

(a) Alimentation en eau pour le test d'étanchéité IPX1~IPX6

(b) Test d'immersion dans l'eau IPX7

(c) Stockage d'eau pour le test d'étanchéité à l'eau IPX8

(d) Contrôle automatique de l'ensemble de l'équipement d'étanchéité

2. Méthode d'alimentation en eau : alimentation en eau à température constante, alimentation en eau à débit constant.

3. Processus de contrôle de l'alimentation en eau : Après que l'utilisateur a préréglé la valeur de température de l'eau, la valeur de débit d'eau sur l'écran tactile, le système de contrôle de température, les débitmètres surveillent en temps réel les valeurs actuelles, lisent les valeurs dans le PLC via la conversion de données, puis ajustent automatiquement la vitesse de rotation de la pompe via le convertisseur de fréquence.4. Contrôle de la température de l'eau : Le système PID contrôle et détecte automatiquement la température de l'eau, plage : température ambiante ~ 65°C (±3°C).5.Il existe deux modes d'alimentation en eau : débit élevé et débit faible.

6. Alimentation en eau à débit élevé :(a) Il est applicable au test de pulvérisation d'eau intense IPX5~IPX6 et à l'injection d'eau IPX8

(b) Plage de débit : 10~100 L/min(c) Précision du débit : ±0,5 L/min

(d) Débitmètre : débitmètre à turbine

(e) Pompe à eau : pompe centrifuge en acier inoxydable

7. Alimentation en eau à faible débit :

(a)

Il est applicable aux tests d'étanchéité IPX1~IPX4

(b)

Plage de débit : 1~10 L/min

(c)Précision du débit : ±0,5 L/min

(d)(d)

(e)8. Réservoir de stockage d'eau :

(a)

(f)(b)

Volume : environ 500 L

(c)Dimensions : L600 mm x P650 mm x H1500 mm

(d)Fenêtre d'observation : fenêtre en verre trempé

(e)Dimensions de la fenêtre d'observation : L200 mm x H1250 mm

(f)Jauge de profondeur : acier inoxydable

(g)Hauteur de la jauge de profondeur : 1200 mm, précision 1 mm

12. Filtre : corps en acier inoxydable, élément filtrant finContrôle du niveau de liquide : interrupteur à flotteur + tuyau de trop-plein

14. Dimensions extérieures : 1400 mm x 750 mm x 1600 mm(a)

Distance de levage :0~1200 mm

(b)

(c)(c)Poids de charge du support : 100 Kg

(d)(a)

(e)(b)

Plage de temps : 0~999999s

(c)(a)

(d)(b)

Réglage du débit : réglage sur écran tactile

(c)Détection de température : PID

(d)Contrôleur : PLC Mitsubishi

(e)Interface conviviale : écran tactile couleur 7 pouces

(f)Fonction de contrôle : alimentation en eau à température constante, alimentation en eau à débit constant, alimentation en eau à pression constante et contrôle du temps de test.

(g)Fonction de protection : protection contre les fuites, protection contre les surcharges, protection contre les courts-circuits

12. Filtre : corps en acier inoxydable, élément filtrant fin13. Matériau du corps : alliage d'aluminium industriel

14. Dimensions extérieures : 1400 mm x 750 mm x 1600 mm15. Alimentation :

Triphasé AC 380V, 50Hz

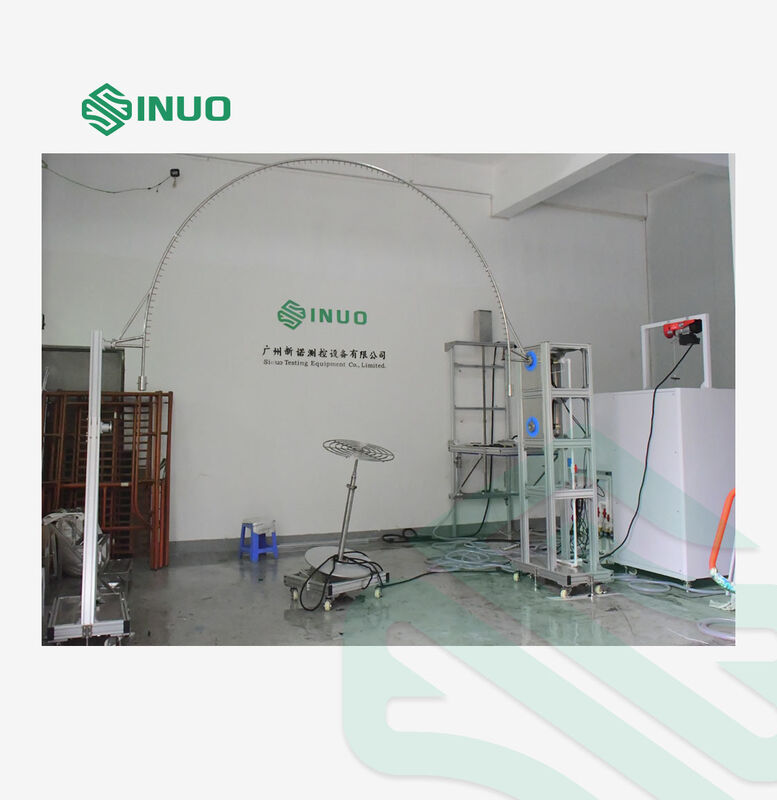

Photo pour référence :

6. Bain d'immersion profond

Informations sur le produit : Le bain d'immersion profond est conçu et fabriqué conformément à la norme CEI 60529 IPX8.

système de pression : pompe en acier inoxydable + convertisseur de fréquence.

1. temps de test : 0-99 min.
2. pression limite maximale : 5 bars.
3. protection de pression : protection par pressostat.
4. connexion à l'équipement d'alimentation en eau par raccord de tuyau en acier tressé haute pression 3/4
5. Photo pour référence :
6. 7. Plateau tournant
7. Informations sur le produit :
8. Le plateau rotatif inclinable est l'accessoire nécessaire pour les tests IPX1~IPX6.

1 tr/min
