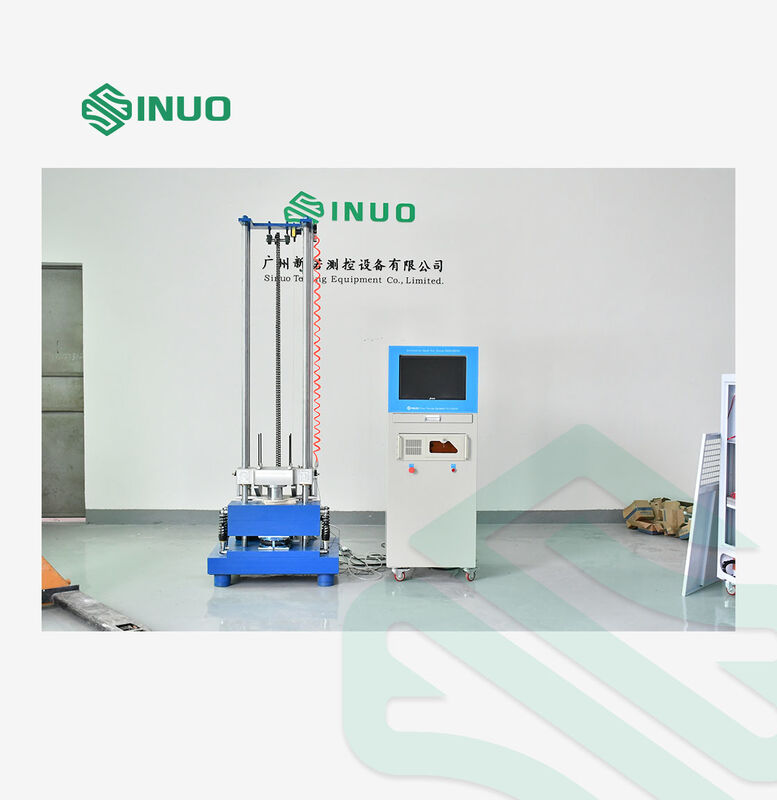

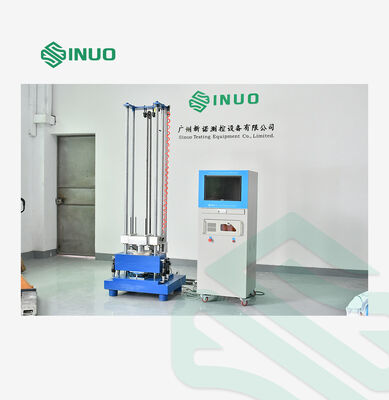

Testeur de choc mécanique conforme à la norme CEI 60068-2-27 pour l'électronique

Testeur de choc mécanique conforme à la norme CEI 60068-2-27 pour l'électronique

Nom De Marque:	Sinuo
Numéro De Modèle:	Pour les appareils de surveillance de la sécurité
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Charge maximale:

50 kg

Accélération maximale:

15—650g

Durée d'impulsion:

1,5 à 30 ms

Canaux d'entrée:

2 canaux

Alimentation:

Monophasé 220V ±10%

Air comprimé:

0,5—0,8 MPa

Détails d'emballage:

contre-plaqué

Capacité d'approvisionnement:

5 séries par mois

Mettre en évidence:

Testeur de choc conforme à IEC-60068-2-27

testeur de choc mécanique pour l'électronique

équipement de test de choc de batterie EV

Description du produit

Testeur de choc mécanique conforme à la norme IEC-60068-2-27 pour l'électronique

Normes conformes :

Conforme aux normes IEC-60068-2-27 MIL-STD-202F, MIL-STD-810F, MIL-STD-883, etc.

Informations sur le produit :

Cette machine convient principalement aux tests de résistance aux chocs dans des domaines tels que les produits électroniques, l'aérospatiale, le maritime, les composants automobiles et le transport. Avec un générateur de forme d'onde, elle peut effectuer des tests de choc sinusoïdaux demi-onde.

Composition du système

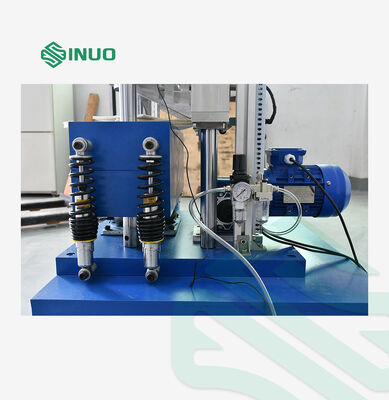

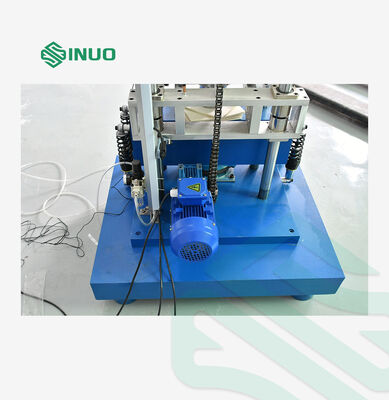

Le système de test de choc vertical électrique pour levage se compose de quatre parties : le corps de la table de choc, le moteur, le système de contrôle de mesure et le générateur de forme d'onde. Le schéma de composition du système est présenté ci-dessous :

Principe de fonctionnement

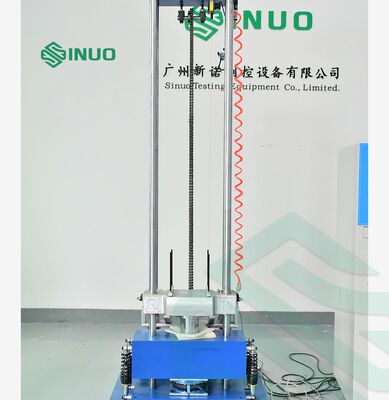

Le moteur entraîne une chaîne pour soulever la table à une hauteur prédéfinie. La table tombe ensuite librement et entre en collision avec le générateur de forme d'onde pour produire une forme d'onde de choc.

Schéma de conception

Variation de vitesse correspondante (formules de calcul)

Sinusoïde demi-onde (onde sinusoïdale demi-onde) : △v=0.636AD×10^-3

Trapézoïdal : △v=0.5AD×10^-3

Dents de scie : △v=0.9AD×10⁻³

A = Accélération de crête (g)

D = Durée de l'impulsion de choc (ms)

Tableau d'accélération de crête vs durée d'impulsion
Accélération de crête A (gn)	5	15	30	30	30	50	50	100	100	200	200	500	1000	1500	3000
Durée d'impulsion D (ms)	30	11	18	11	6	11	3	11	6	6	3	1	1	0.5	0.2

Paramètres techniques :

Taille de la plateforme	500×500 mm
Matériau de la plateforme	Alliage d'aluminium à haute résistance
Charge maximale	50kg
Accélération de crête	15—650 g
Durée d'impulsion	1.5—30ms
Non-uniformité de l'accélération du plateau	≤20%
Rapport transversal du plateau	≤30%
Tolérance d'accélération et d'impulsion	≤20%
Tolérance de variation de vitesse	≤15%
Dimensions de l'équipement	950 × 1250 × 2250mm
Poids de l'équipement	2500 kg
Système de mesure
Canaux d'entrée	2
Taux d'échantillonnage	192KHz
Type d'entrée	Tension / Charge
Plage de tension	-10V ~+10V
Mode de couplage	AC,DC,ICP
Forme d'onde de choc	Sinusoïde demi-onde
Interface de communication	USB2.0
Normes prises en charge	GB , GJB, MIL-STD, normes personnalisées définies par l'utilisateur
Système d'exploitation	Microsoft Windows7/10
Capteur d'accélération du système
Marque	YMK
Type de sortie	Mode charge
Sensibilité :	3.93pC/g
Plage de fréquence	0.5—12KHz
Plage d'accélération	±2500g
Environnement d'exploitation	-40~ +160℃
Spécifications supplémentaires
Alimentation	Monophasé 220V ±10%
Air comprimé	0.5—0.8Mpa
Température	RT～40℃
Humidité	25℃＜85RH％
