IEC 60529 IPX3~IPX6 Équipement d'essai par pulvérisation d'eau pour les produits électroniques et automobiles

IPX3/4

Paramètres de la buse de pulvérisation

Diamètre extérieur : Ф102 mm, diamètre sphérique : SФ75,5 mm, 1 trou au centre, 2 cercles intérieurs de 24 trous au pas de 30°, 4 cercles extérieurs de 96 trous au pas de 15°, total 121 trous de Ф0,5 mm, en laiton.

Débit d'eau

10L/min ± 5 %, le débitmètre est réglable via un rotamètre, le débitmètre électronique est facultatif

Pression

50 ~ 150 Kpa, plage de mesure du manomètre : 0 ~ 0,25 MPa.

Bouclier mobile

Fabriqué en aluminium, peut être détachable

Instructions de pulvérisation d'eau

L'angle de pulvérisation d'eau peut être ajusté

IPX5/6

Paramètres de la buse de tuyau

IPX5 : Ф6,3 mm ; IPX6 : Ф12,5 mm

Tarif de livraison

IPX5 : 12,5 ± 0,625 L/min

IPX6 : 100 ± 5 L/min

Distance entre la buse et la surface du boîtier

2,8 m (la distance entre la buse et la surface centrale du plateau tournant, la norme nécessite 2,5 à 3 m)

Instructions pour le jet d’eau

L'angle du jet d'eau peut être ajusté

Général

Contrôle et fonctionnement

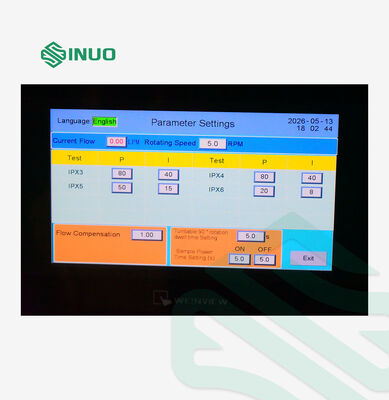

Système de contrôle intelligent PLC et écran tactile

Méthode fixe de buse

La buse de pulvérisation et les buses de tuyau sont fixées sur le support

Manomètre

0 ~ 0,25 MPa, peut être affiché

Durée du test

0,01S ~ 99,9 min, peut être préréglé

Platine

Diamètre : Φ600mm, vitesse de rotation : 1r/min, capacité portante : ≤50kgs

Réservoir de stockage d'eau

Ce système de test adopte une structure de type ouvert, l'eau de test n'est pas recyclée. Le système de test est équipé d’un réservoir de stockage d’eau en acier inoxydable d’environ 500 L. Le réservoir de stockage d'eau est équipé d'une vanne à flotteur de niveau d'eau pour contrôler automatiquement l'entrée d'eau et dispose d'une détection d'alarme de niveau d'eau haut et bas, pour empêcher efficacement la pompe d'être endommagée en raison de l'eau sèche. Le réservoir de stockage d’eau et la partie commande électrique sont intégrés.

Protection de sécurité

Protection de séquence de phases, protection contre les fuites, protection contre le manque d'eau, protection anormale.

Alimentation

AC220V, 50Hz
