Système de test de vibration sinusoïdale et aléatoire avec force de 700 kgf et table de 600 mm

À quels défis d’application les clients sont-ils généralement confrontés lors des essais de vibrations ?

Le principal défi des tests de vibrations est de savoir comment simuler de manière réaliste les environnements complexes que les produits peuvent rencontrer pendant le transport, le vol ou le fonctionnement réel, tels que le balayage sinusoïdal, les vibrations aléatoires et les conditions de choc, tout en garantissant la conformité aux normes internationales, notamment GB, GJB, MIL, IEC et autres.

Dans le même temps, de nombreux clients ne savent pas comment sélectionner l'équipement approprié en fonction de leurs conditions de test spécifiques, telles que la plage de fréquences, le niveau d'accélération et les exigences en matière de charge utile.

Cette solution est basée sur la combinaison de base de l'agitateur vibrant électrodynamique A07S23, de l'amplificateur de puissance à commutation numérique LA07K et du contrôleur VCSusb-2, ainsi que de la table à expansion verticale VT60 et de la table coulissante horizontale HG60. Il peut couvrir entièrement vos exigences en matière de balayage sinusoïdal de 1 à 4 500 Hz, de vibrations aléatoires et de tests de chocs, tout en fournissant une force sinusoïdale de 700 kgf et une table de 600 × 600 mm.

Toutes les conceptions sont conformes aux principales normes internationales telles que GB, MIL et IEC, et sont équipées d'un refroidissement efficace, de multiples fonctions de protection de sécurité et de fonctionnalités de génération de rapports automatisées.

Quelle est la conception clé du système de vibration ?

La clé réside dans la conception structurelle de l’agitateur électromagnétique et de ses composants mobiles.

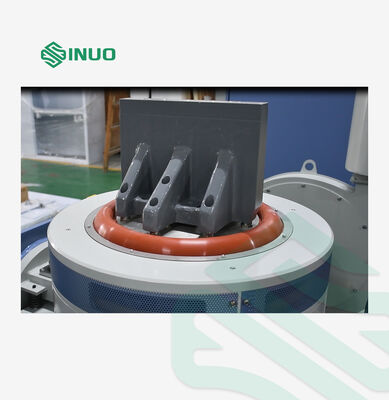

L'agitateur électrodynamique A07S23 que nous proposons présente les spécifications de base suivantes :

• Force nominale
  • Force sinusoïdale : 700 kgf
  • Force aléatoire : 600 kgf
  • Force de choc : 1 200 kgf

• Grande capacité de déplacement
  • Déplacement maximum : 51 mm pp
  • Convient aux tests de grande amplitude

• Réponse haute fréquence
  • Plage de fréquence : 1 à 4 500 Hz

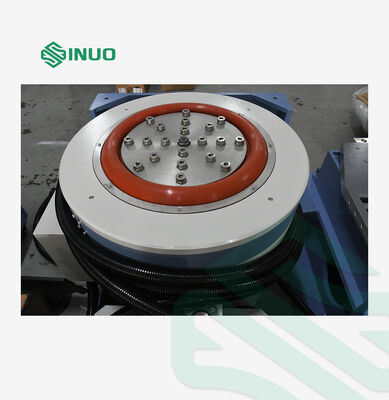

• Conception de bobine mobile
  • Diamètre : 230 mm
  • Poids : seulement 7 kg
  • La structure légère assure d'excellentes performances haute fréquence
  • Fabriqué par moulage et usinage manuel de précision
  • Equipé d'un système de support de charge photoélectrique et d'un guidage axial à double roulement
  • Réduit efficacement les vibrations transversales et améliore la durabilité

• Moment excentrique admissible
  • 300 N·m
  • Convient pour l'installation de charges excentriques

• Fuite magnétique
  • <10 Gauss
  • Sécurité de fonctionnement élevée

Outre le shaker lui-même, quels systèmes de support sont requis pour une solution de test complète ?

Un système complet d’essais de vibrations nécessite au moins les composants suivants :

1. Amplificateur de puissance à commutation numérique LA07K

• Puissance de sortie : 7 KVA
• Efficacité : ≥90 %
• Basé sur la technologie IGBT
• Conforme CE
• Rapport signal/bruit : ≥65 dB
• Niveau sonore : ≤70 dB

2. Ventilateur de refroidissement B402S (avec silencieux)

• Puissance : 4 KW
• Débit d'air : 40,8 m³/min

Le corps du shaker adopte :

• Canaux de circulation d'air en nid d'abeille
• Conduits de circulation d'air divisés à double couche

Cela améliore considérablement l’efficacité du refroidissement.

3. Deux plates-formes d'extension fournies

Table d'expansion verticale VT60

• Taille : 600 × 600 mm
• Matériau : alliage magnésium-aluminium
• Surface anodisée dure
• Equipé d'inserts filetés M8 en acier inoxydable
• Fréquence utilisable jusqu'à 2000 Hz
• Poids : env. 45kg

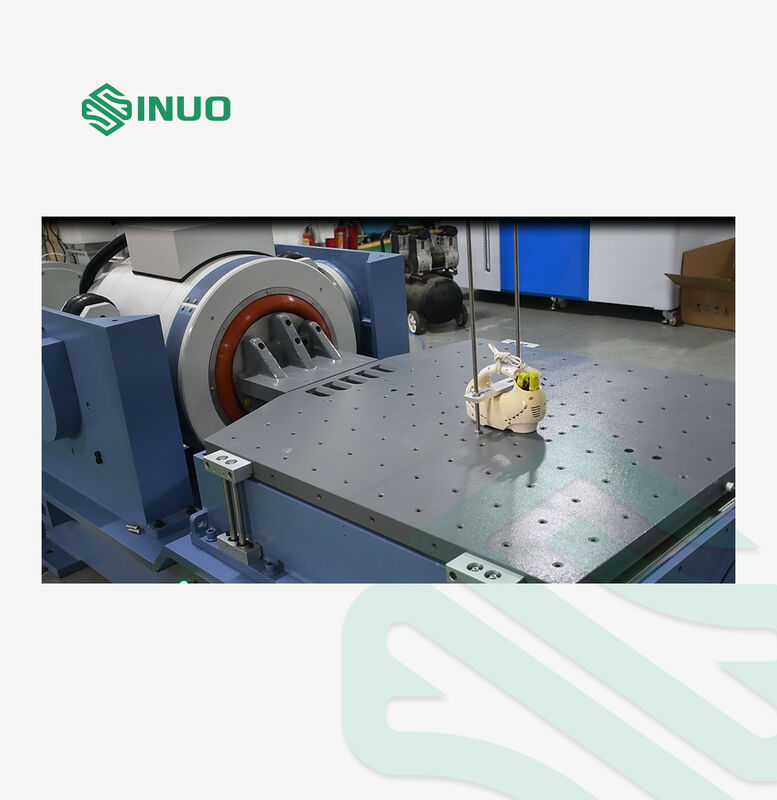

Table coulissante horizontale HG60

• Taille : 600 × 600 mm
• Equipé d'une base en granit naturel et d'un système d'alimentation en huile indépendant
• Fournit une résistance élevée au moment de renversement
• Prend également en charge le fonctionnement jusqu'à 2000 Hz

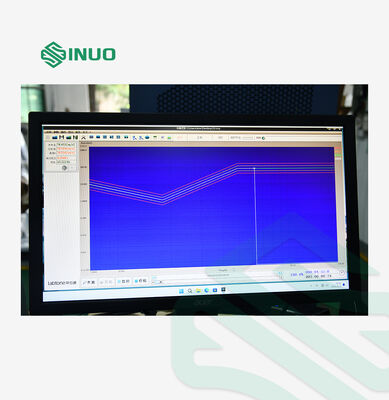

4. Contrôleur de vibrations numérique VCSusb-2 + système de protection servo

Caractéristiques du contrôleur

• 2 canaux d'entrée / 1 sortie
• DSP 32 bits à virgule flottante
• CAN/DAC 24 bits
• Plage dynamique >90 dB
• Prise en charge :
  • Test sinusoïdal
  • Vibration aléatoire
  • Essais de choc classiques
• Génération en un clic de rapports Word/PDF en chinois et en anglais

Fonctions de protection des servos

Surveillance en temps réel de :

• Température
• Pression atmosphérique
• Déplacement excessif
• Surtension
• Surintensité
• Perte de phase

Assurer la sécurité des équipements et des éprouvettes.

Système de centrage automatique photoélectrique

Ajuste automatiquement la position de la bobine mobile pour maintenir l'équilibre pendant le chargement et le déchargement.

Quel niveau de performance réelle ce système peut-il atteindre ?
