Testeur de courant de tenue aux courts-circuits 10 kA | Conforme à la norme CEI 62196-1 pour les tests EV

Testeur de courant de tenue aux courts-circuitsest un appareil dédié conçu pour effectuer des tests de courant de tenue aux courts-circuits sur les équipements électriques tels que les pistolets de recharge pour véhicules électriques, les disjoncteurs, les transformateurs de distribution, les unités principales en anneau, les boîtiers de distribution de câbles et les connecteurs.Il est entièrement conforme aux exigences de test de vérification de la capacité de tenue aux courants de court-circuit spécifiées dans les clauses pertinentes deCEI 62196-1:2025.

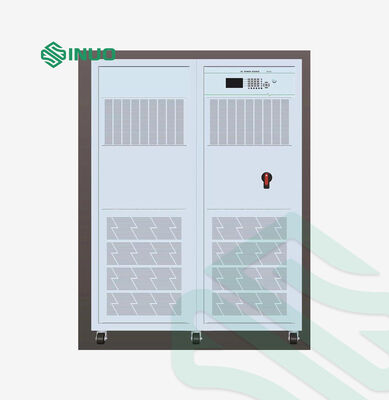

Le système comprend un ordinateur industriel tout-en-un pour l'affichage et le réglage des paramètres, un contrôleur PLC pour le contrôle du processus et une carte d'acquisition de données pour la mesure de la forme d'onde. Il délivre un courant de test allant jusqu'à10 kA.

L'alimentation CA adopte une source d'alimentation CA à circuits magnétiques multiples de haute puissance avec une boucle de contrôle de courant adaptative. Le mode de test de tension utilise une superposition de tension isolée, prenant en charge une tension de test maximale de1000 V.

L'équipement offre un fonctionnement convivial, une installation rapide du produit, des tests automatiques, des fonctions de jugement automatique ainsi qu'une intelligence et une fiabilité élevées.

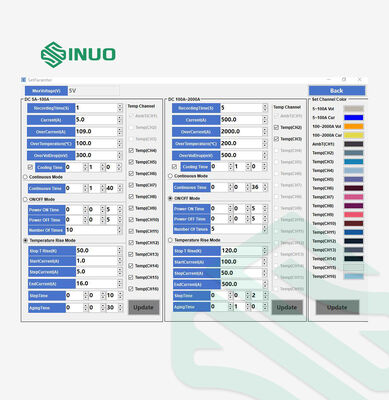

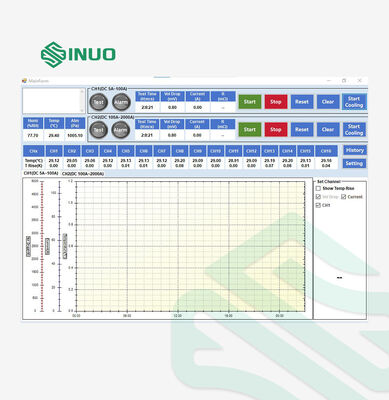

• Equipé d'un ordinateur industriel tout-en-un pour l'affichage des paramètres et la visualisation de la forme d'onde en temps réel, offrant une interface claire et intuitive.
• L'acquisition de données à grande vitesse permet une surveillance en temps réel des formes d'onde actuelles avec une résolution temporelle de l'ordre de la microseconde (μs).
• La source de courant adopte une alimentation CA à circuits magnétiques multiples avec commande numérique, offrant une grande précision et une excellente stabilité.
• La tension utilise une conception isolée, créant une différence de potentiel de 1 000 V avec le boîtier de l'équipement (borne de terre) tout en réduisant la consommation d'énergie.
• Prend en charge les tests de courants de surcharge à 2,0/2,5/3,0/3,5/4,0/5,0/8,0/10 fois le courant nominal (c'est-à-dire 50 ~ 10 000 A).
• Compatible avec les tests de diverses spécifications d'appareils.
• Capable de mesurer et d'enregistrer la relation entre le courant et le temps.
• Dispose de fonctions de protection complètes, notamment une protection contre les surtensions et les surintensités, qui coupent automatiquement la sortie et déclenchent des alarmes sonores et visuelles lorsqu'elles sont déclenchées.

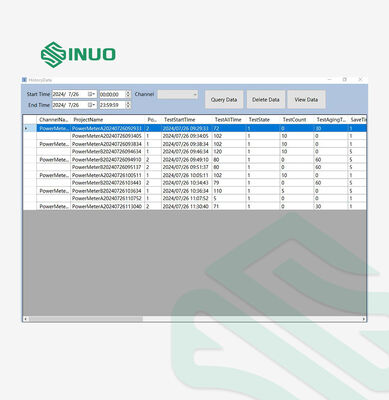

• Enregistre les données de test en temps réel pour un examen et une traçabilité faciles.
