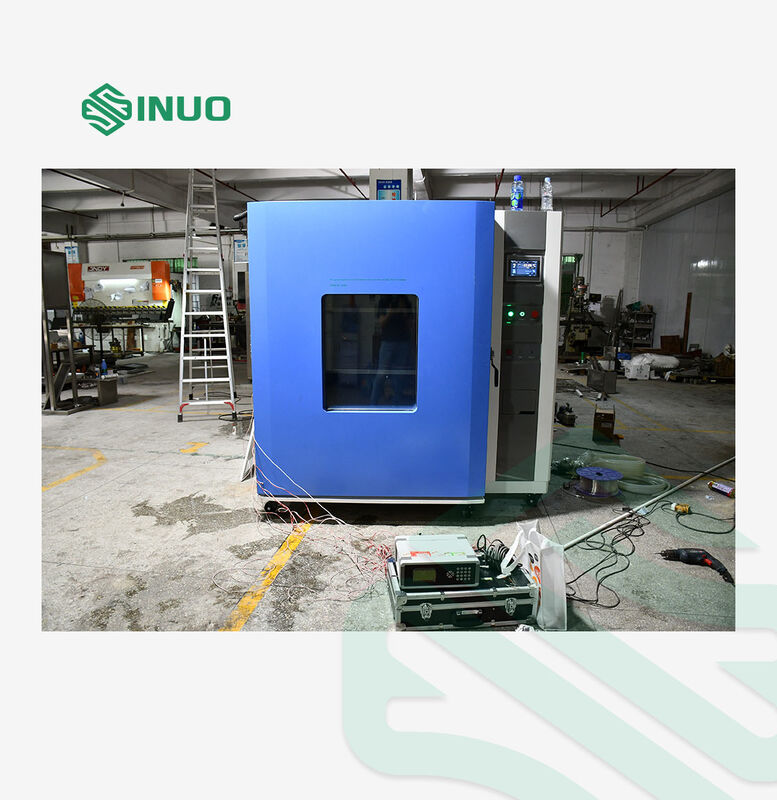

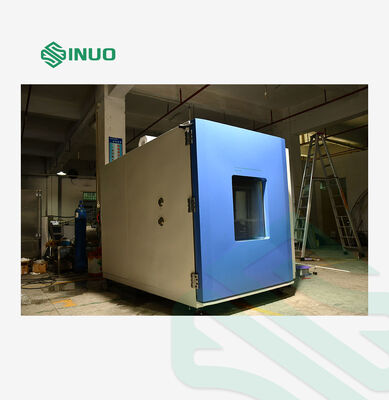

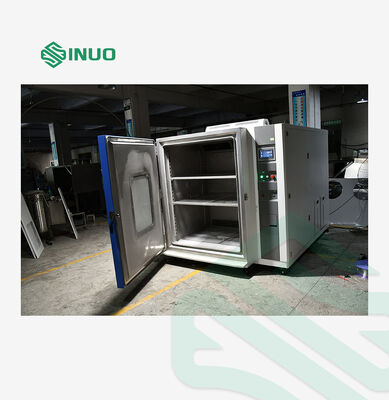

Chambre d'essai à température et humidité constantes programmable -- -40°C à +150°C

Conditions environnementales de test

Méthodes d'essai

Équipement de test de température GB/T 5170.2-1996

GB/T2423.2-2008 (IEC60068-2-2:2007) Tests environnementaux – Test Bb : Chaleur sèche

GJB150.3-1986 Test à haute température

GB/T2423.1-2008 (IEC60068-2-1:2007) Tests environnementaux – Test Ab : Froid

GJB150.4-1986 Test à basse température

Test thermique GJB150.9-1986

GB/T2423.3-2006 (IEC60068-2-78:2007) Tests environnementaux – Cabine de test : Chaleur humide, état stable

GB/T2423.4-2008 (IEC60068-2-30:2005) Tests environnementaux – Test Db : Chaleur humide, cyclique

Plage d'humidité

Normes de test conformes

Spécifications techniques de la chambre d'essai à haute température GB 11158

Spécifications techniques de la chambre d'essai à basse température GB 10589-89

Spécifications techniques de la chambre d'essai à haute et basse température GB 10592-89

Spécifications techniques de la chambre d'essai humidité-chaleur GB/T 10586-89

GB/T 2423.1-2008 Tests environnementaux – Test Ab : Froid

GB/T 2423.2-2008 Tests environnementaux – Test Bb : Chaleur sèche

GB/T 2423.3-2006 Essais environnementaux – Cabine d'essai : Chaleur humide, état stable

GB/T 2423.22-2002 Tests environnementaux – Test N : Changement de température

CEI 60068-2-1:1990 Essais environnementaux – Partie 2-1 : Essais – Essai A : Froid

CEI 60068-2-2:1974 Essais environnementaux – Partie 2-2 : Essais – Essai B : Chaleur sèche

Unité de réfrigération

1. Compresseur Scroll US Copeland à basse température et à faible bruit (dissipation thermique refroidie par air)

2. Méthode de refroidissement : refroidi par air.

Échangeur de chaleur

Régulation de la charge thermique

1.Adopte un dispositif de contrôle automatique du débit de réfrigérant pour éliminer efficacement la charge thermique de l'échantillon de test, en suivant le rythme de la technologie allemande/japonaise

2. Par rapport aux conceptions traditionnelles, il offre une stabilité et une répétabilité de contrôle plus élevées, tout en obtenant une efficacité énergétique et des économies d'énergie supérieures.

Composants à haute efficacité

1. Le condenseur et l'évaporateur utilisent des dispositifs à ailettes en aluminium de type turbulence multi-passes AC&R.

2. Les dispositifs d'étranglement utilisent tous des accessoires de réfrigération importés bien connus.

Méthode de contrôle de la réfrigération

1.Le contrôleur ajuste automatiquement les conditions de fonctionnement du compresseur de réfrigération en fonction des conditions de test, contrôlant la capacité de refroidissement pour réaliser des économies d'énergie et d'eau. Les conditions de fonctionnement sont plus stables, avec une économie d'énergie de 30 % en fonctionnement humide.

2. Vanne de régulation de pression d'évaporation

3. Circuit de refroidissement des gaz d'aspiration du compresseur

a) Modèle de contrôleur

b) Spécifications du contrôleur

Écran tactile couleur vraie de 1,7 pouces

2. Deux modes de contrôle : programme/valeur fixe

3. Type de capteur : entrée PT100 à 2 canaux (entrée de capteur électronique en option)

4. Modes de sortie : Impulsion de tension (SSR) / Sorties de contrôle : 2 canaux (Température / Humidité) / 2 canaux de sortie analogique 4-20 mA / 16 sorties relais (passives)

5. Signaux de contrôle : 8 signaux de contrôle IS/8 signaux de contrôle T/4 signaux de contrôle AL

6. Signaux d'alarme : 16 alarmes de défaut externe DI

7. Plage de mesure de la température : -90,00 ℃ ~ 200,00 ℃ (en option -90,00 ℃ ~ 300,00 ℃), précision ± 0,2 ℃

8. Plage de mesure de l'humidité : 1,0 % ~ 100 % RH, précision ± 1 % RH.

9.Interface de communication : (RS232/RS485, distance de communication maximale 1,2 km ; jusqu'à 30 km avec fibre optique)

10. Langues d'interface: chinois/anglais

11.Avec fonction de saisie de caractères chinois

12. Prise en charge de l'imprimante (fonction USB en option)

13. Sortie de relais combinée multi-signaux, les signaux prennent en charge les opérations logiques (NOT, AND, OR, NOR, XOR), équivalentes à la capacité de programmation PLC

14. Plusieurs modes de contrôle de relais : paramètre → mode relais, mode relais → paramètre, mode combinaison logique, mode signal composite

15. Édition du programme : jusqu'à 120 groupes de programmes, avec un maximum de 100 segments par programme

Paramètres techniques du contrôleur

• Précision : température ±0,1℃ + 1 chiffre, humidité ±1 % HR + 1 chiffre

• Résolution : température ±0,01℃, humidité ±0,1 % RH

• Pente de température : 0,1 ~ 9,9 réglable

• Fonctions de veille et d'alarme de limite supérieure/inférieure

• Signaux d'entrée : ampoule sèche et ampoule humide PT100 × 2

• 9 jeux de paramètres de contrôle PID, avec fonction de réglage automatique

• Écran d'étalonnage automatique du bulbe sec/humide

Méthodes de contrôle

1. Contrôle PID Anti-enroulement intégral

2. Contrôle de température d'équilibre BTC + contrôle intelligent de capacité de refroidissement DCC + contrôle électrique intelligent DEC (pour équipement de test de température)

3. Contrôle de température et d'humidité d'équilibre BTHC + contrôle intelligent de capacité de refroidissement DCC + contrôle électrique intelligent DEC (pour équipement de test de température et d'humidité)

Fonctions d'affichage

• Interface de dialogue à écran tactile : pas besoin de saisie au clavier ; touchez directement les options sur l’écran.

• Affichage direct de la valeur de consigne (SV) et de la valeur de processus (PV) pour la température.

• Affiche le numéro du programme en cours d'exécution, le segment, le temps restant et le nombre de cycles.

• Fonction temps cumulé de fonctionnement.

• Affichage graphique de la courbe des valeurs définies du programme de température, avec affichage de l'exécution de la courbe du programme en temps réel.

• Écran d'édition de programme dédié ; Au minimum 5 segments de température/humidité et d'heure peuvent être saisis par page.

• Commutation gratuite entre les langues chinoise et anglaise.

• Écran d'affichage d'invite de panne.

• Rétroéclairage de l'écran réglable.

• Fonction d'économiseur d'écran temporisé (peut être réglée par minuterie ou arrêt manuel).

Capacité du programme et fonctions de contrôle

• Groupes de programmes utilisables : Max. 120 modèles.

• Capacité mémoire utilisable : Total 12 000 segments.

• Exécution de commandes répétables : chaque commande jusqu'à 3 200 fois.

• Édition de programme sous forme de boîte de dialogue avec fonctions d'édition, d'effacement et d'insertion.

• Réglage de la durée du segment : 0 ~ 99 heures 59 minutes.

• 2 jeux de modules de contrôle de séquence programmables.

• Mémoire du programme de mise hors tension : reprend automatiquement l'exécution après le rétablissement de l'alimentation.

• Equipé d'une interface de communication RS-485 ou RS-232.

• Affichage graphique des courbes en temps réel pendant l'exécution du programme.

• Fonction de réglage automatique de la capacité frigorifique.

• Fonctions de démarrage et d'arrêt programmés.

• Fonction de réglage de la date et de l'heure.

• Fonction de verrouillage des touches et de l'écran (LOCK).
