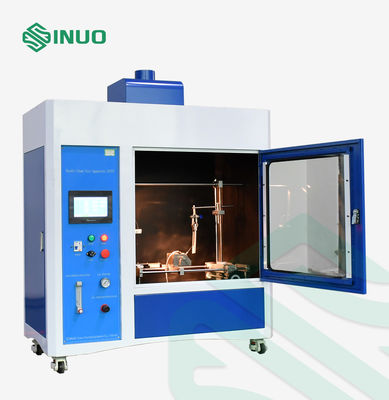

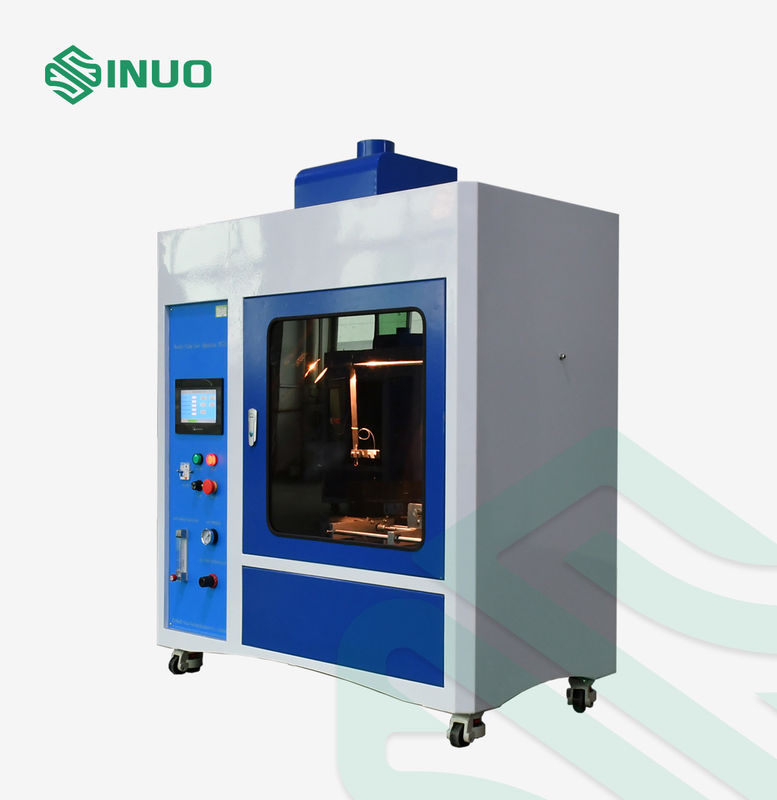

Testeur de flamme à aiguille avec contrôle PLC et écran tactile

L'appareil de test de flamme à aiguille est conçu pour évaluer le risque d'incendie des produits électriques et électroniques, des composants, des matériaux isolants et des matériaux combustibles solides dans des conditions de défaut.

Le testeur applique une flamme à aiguille contrôlée à l'échantillon de test selon un angle spécifié et évalue si le matériau s'enflamme, ainsi que la durée de la flamme et le comportement de combustion après exposition.

L'équipement est conçu conformément à la norme IEC 60695-11-5 et convient aux tests de flamme à aiguille dans des conditions de test spécifiées.

Avec un contrôle PLC et un écran tactile couleur de 7 pouces, le SN773 offre un fonctionnement de test automatisé et une surveillance pratique des paramètres pour les applications de laboratoire et de contrôle qualité.

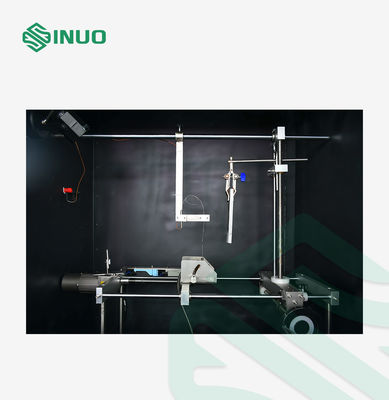

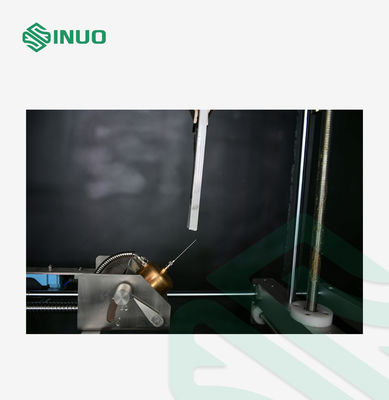

Le test utilise un brûleur en forme d'aiguille alimenté au gaz butane. Le brûleur est positionné à45°par rapport à l'échantillon pendant le test.

Une flamme spécifiée est appliquée à l'échantillon pendant la durée requise. Le risque d'incendie est évalué en fonction de facteurs tels que :

• Si l'échantillon s'enflamme
• Si la combustion continue après l'application de la flamme
• Durée de combustion
• Propagation de la flamme ou comportement de combustion

Le test aide à évaluer la résistance des matériaux et des composants à l'inflammation causée par une petite flamme externe dans des conditions anormales ou de défaut.

Le système de contrôle PLC automatise la séquence de test et améliore la répétabilité des tests.

Une interface tactile conviviale permet aux opérateurs de régler et de surveiller les paramètres de test de manière pratique.

La hauteur de la flamme est réglable à 12 ± 1 mm et peut être vérifiée à l'aide du gabarit de hauteur de flamme fourni.

Le minuteur intégré prend en charge la mesure précise de la durée d'inflammation et de combustion.

La procédure de test intègre un système de tirage d'air indépendant pour aider à maintenir les conditions de test requises.

Paramètre/modèle	SN773
Tension de fonctionnement	AC 220V/50Hz
Contrôle	PLC
Affichage	Écran tactile couleur de 7 pouces
Dispositif de chronométrage	9999X0.1S
Combusteur	Alésage intérieur φ0.5mm ± 0.1mm, diamètre extérieur ≤φ0.9mm, longueur ≥ 35mm, acier inoxydable
Angle de combustion	inclinaison 45° (test) ou vertical (lors du réglage de la hauteur de la flamme)
Hauteur de la flamme	12±1mm réglable (avec gabarit de hauteur de flamme)
Catégorie de gaz	95% de butagas (peut utiliser du gaz de briquet en bouteille)
Plage de température de test	0~1000℃
Exigence de préchauffage de la flamme	De 100° à 700°, temps pour les valeurs standard dans les 23.5S±1S
Thermocouple de température	fil K-Thermocouple nickel-chrome/nickel-aluminium blindé φ0.5
Atelier	0.5 cube, boîtier en acier inoxydable, fond noir en yogon
Processus de test	Contrôle automatique du processus de test, tirage d'air indépendant
Réglage de la taille du volume	Réglage du débitmètre
Accessoires	Une planche de pin blanc *1 Papier de soie *5 Gabarit de hauteur de flamme selon la figure A.3 *1 Une télécommande *1 : Un tuyau d'échappement en feuille d'aluminium *1
Dimensions et poids de l'équipement	1100mm* 550mm* 1100mm, 120KGS
Conforme à la norme	IEC 60695-11-5, etc.
