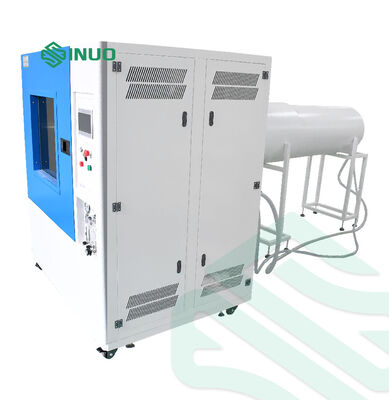

Équipement de test de pulvérisation d'eau haute pression IEC 60529 IPX5 IPX6 Chambre d'étanchéité

La chambre de test d'étanchéité IPX5 IPX6 est conçue pour les tests de protection contre l'infiltration et de classification IP selon la norme IEC 60529. Elle est équipée de buses de jet d'eau dédiées, d'un débit et d'une pression réglables, d'une platine tournante motorisée et d'une circulation d'eau continue pour des tests fiables et reproductibles.
Adaptée aux produits électriques, électroniques, d'éclairage et automobiles, la chambre prend en charge les tests d'étanchéité pour le développement de produits, l'inspection de la qualité et la vérification de la conformité.

Équipée de deux buses de pulvérisation dédiées en acier inoxydable :

• IPX5 :Buse de Ø6,3 mm
• IPX6 :Buse de Ø12,5 mm

Le système prend en charge deux niveaux de test de jet d'eau haute pression dans une seule chambre de test.

Le système de pulvérisation d'eau intègre un débitmètre numérique et un manomètre pour la surveillance et le réglage des conditions de test.

L'eau collectée au fond de la chambre est renvoyée dans le réservoir et recirculée en continu, ce qui rend le système adapté aux tests d'étanchéité répétés.

La platine tournante de 1600 mm de diamètre tourne à une vitesse réglable de 1 à 7 tr/min, aidant à exposer différentes surfaces de l'échantillon au jet d'eau.

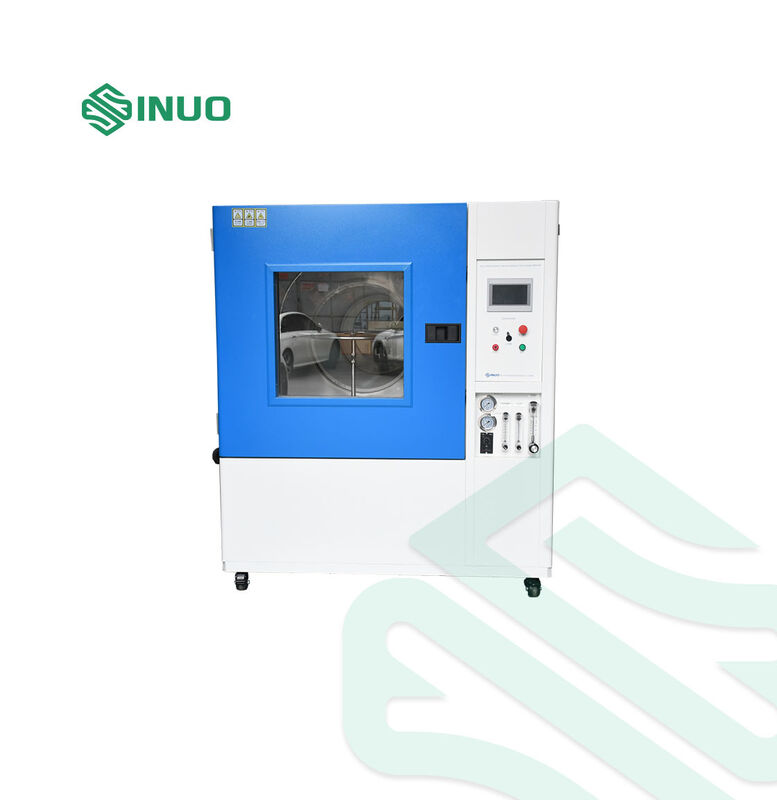

Le contrôleur à écran tactile LCD permet aux opérateurs de régler le temps de test et de contrôler le processus de test de manière pratique.

La chambre et la tuyauterie de pulvérisation sont fabriquées en acier inoxydable SUS304 pour une durabilité et une résistance à l'exposition continue à l'eau.

Le système fonctionne via un système de circulation d'eau haute pression en boucle fermée.
L'eau est stockée dans le réservoir au fond de la chambre. Pendant le test, la pompe puise l'eau du réservoir et la pressurise avant de la délivrer via la tuyauterie de pulvérisation en acier inoxydable.

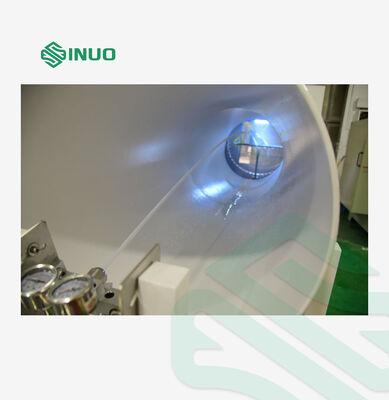

Pour les tests IPX5 et IPX6, la buse de pulvérisation correspondante dirige l'eau vers l'échantillon à tester. L'échantillon est positionné sur la platine tournante motorisée, tandis que la platine tourne à la vitesse préréglée.

Le débit d'eau et la pression de pulvérisation sont surveillés pendant le test, et l'eau est collectée et renvoyée dans le réservoir pour une circulation continue.
Cette configuration permet de fournir des conditions stables et reproductibles pour les tests d'étanchéité IP et l'évaluation de la protection contre l'infiltration.

Dimensions intérieures de la chambre	2000*2000*1000mm(L*P*H)
Dimensions extérieures de la chambre	Environ 4800*2060*1800mm(L*P*H)
Taille de l'échantillon
Diamètre de la platine tournante	1600 mm
Capacité de charge de la platine tournante	10 kg
Nombre de buses de pulvérisation	2 ; 1 pour IPX5 et 1 pour IPX6
Surface d'exposition à l'eau	Côté du produit
Distance buse-échantillon	2500*3000mm
Diamètre de l'orifice de la buse	IPX5 : φ6,3 mm IPX6 : φ12,5 mm
Débit d'eau	IPX5 : 12,5 ± 0,625 (L/min) IPX6 : 100 ± 5 (L/min)
Diamètre du tuyau	Tuyaux haute pression de 1/4 pouce et 1 pouce, 1 chacun
Pression de pulvérisation d'eau	30 à 200 kPa, réglable en fonction du débit
Vitesse de la platine tournante	1 à 7 tr/min
Durée de pulvérisation	3, 10, 30, 9999 min, réglable
Temps de fonctionnement	1 à 9999 min, réglable
Système de circulation d'eau	Circulation d'eau continue
Manomètre	Affiche la pression de pulvérisation d'eau
Système de contrôle	Système de contrôle à écran tactile auto-développé (Teelong)
Système de pulvérisation	Pompe à eau, manomètre et support de tuyau de pulvérisation fixe
Matériau du tuyau de pulvérisation	Acier inoxydable
Matériau de la chambre	Acier inoxydable SUS304
