Test de court-circuit externe à température contrôlée IEC60086-4

Testeur de court-circuit externe à température contrôlée selon la clause 6.5 Annexe B de la norme IEC60086-4

Présentation du produit :

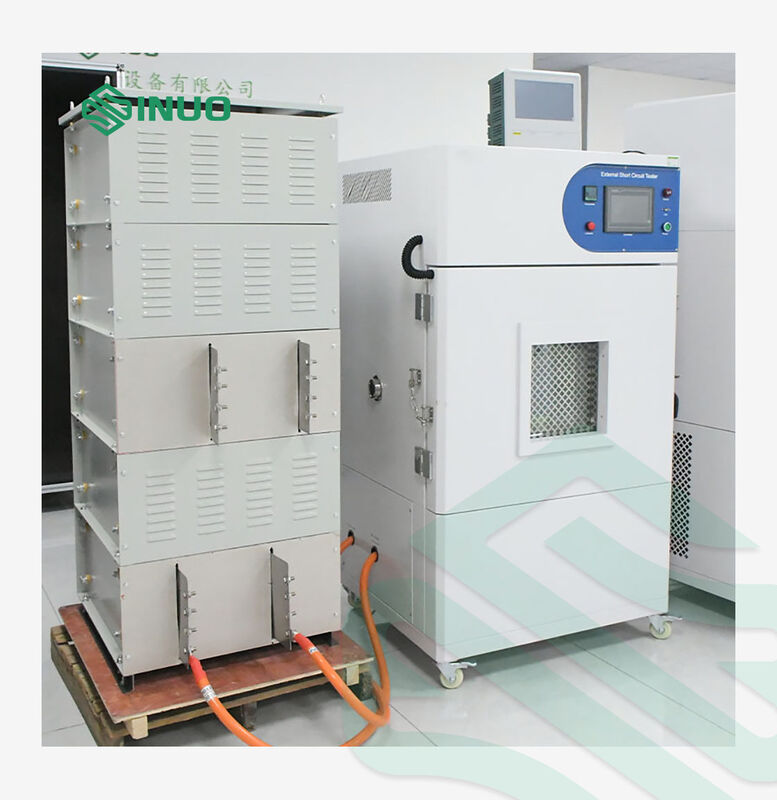

Le testeur de court-circuit externe à température contrôlée est conçu pour les tests de sécurité des batteries au lithium, les tests d'abus des cellules de batterie et les tests de court-circuit externe.

Avec un courant de charge maximal de 1000A, une résistance intégrée de 20mΩ et un temps de réponse CC ≤5μs, le système fournit un environnement de test de court-circuit à courant élevé contrôlé et répétable.

La chambre intégrée à température contrôlée, la surveillance de la température de surface de la batterie, le contrôle automatique par API, l'évacuation de la fumée et la protection antidéflagrante le rendent adapté aux laboratoires de R&D de batteries, aux laboratoires de tests de sécurité et aux applications de contrôle qualité.

Normes applicables :

Il est conforme à la norme UN38.3 clause 4.5 Test T.5, UL 1642, IEC 62619:2017 clause 7.2.1, IEC62133-1:2017 clause 7.3.2, IEC62133-2:2017 clause 7.3.1 et 7.3.2, IEC62133:2014 clause 7.3.2, 8.3.1, 8.3.2, IEC60086-4 clause 6.5.1, IEC60086-4 clause 6.5.8 6.5.9, et ainsi de suite.

Caractéristiques principales

• Courant de charge maximal de 1000A pour les tests de court-circuit de batterie à courant élevé
• Temps de réponse CC ≤5μs pour une réponse rapide au court-circuit
• Résistance intégrée de 20mΩ pour des tests de court-circuit externe contrôlés
• Plage de température : RT+10°C à 100°C
• Surveillance de la température de surface de la batterie à 2 canaux, plage -20 à 800°C
• Contrôle par API + écran tactile pour le fonctionnement automatique des tests
• Acquisition de courant CC de 0 à 1000A avec une précision de ±0,5% F.S.
• Évacuation de fumée intégrée, décompression et protection de sécurité antidéflagrante

Performances de base :

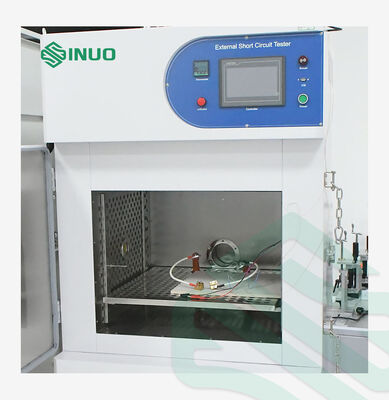

1. Fonctionnement et contrôle simples : interface homme-machine à écran tactile, contrôle d'édition tactile ; la batterie est placée sur l'étagère du thermostat. Fermez la porte et appuyez sur le bouton de test de l'écran tactile pour terminer automatiquement le test.
2. Sécurité et antidéflagrant : Les boîtiers intérieur et extérieur ont été renforcés dans leur conception.
3. Conception esthétique globale : apparence belle et élégante.
4. Pratique à déplacer en position : Le bas de l'équipement est conçu avec des roues universelles et des pieds de mise à niveau pour faciliter le déplacement et la fixation de l'équipement.

Exigences et étapes du test :

1. Une fois l'équipement entré dans le laboratoire, ajustez la distance entre l'avant, l'arrière, la gauche et la droite de l'équipement, ajustez les pieds de mise à niveau pour que la base soit de niveau et fixez les patins des roulettes.
2. Connectez le cordon d'alimentation à l'appareil et testez la machine. Ce n'est qu'en l'absence de problèmes que vous pouvez entrer dans le test du produit.

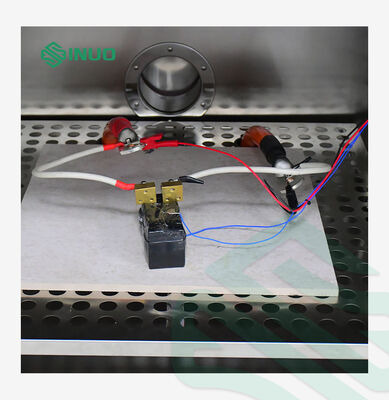

3. Réglez les paramètres de test, placez la batterie sur l'étagère de la boîte de test intérieure, fermez la porte et démarrez le test.
4. Pendant le test, la porte ne peut pas être ouverte à volonté jusqu'à ce que le test soit terminé. Une fois le temps d'observation écoulé, la porte peut être ouverte pour vérifier la batterie.

Paramètres techniques :
