Testeur d'allumage par fil chaud IEC 60695-2-20 UL 746C pour composants électriques

Testeur d'allumage par fil chaud pour composants électriques

Informations sur le produit

L'appareil d'essai d'allumage par fil chaud est conforme à la norme IEC60695-2-20-1995, à la norme ASTMD3874-1997, à la norme IEC60950-1999, à la norme UL746A-2000, à la norme UL746C-2000, à la norme IEC829-1998.

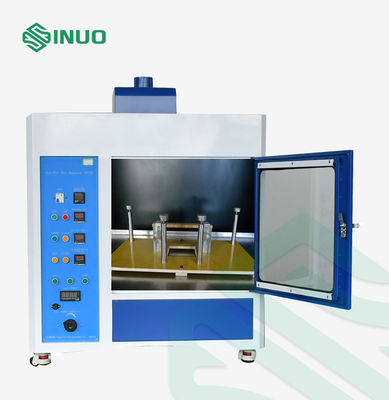

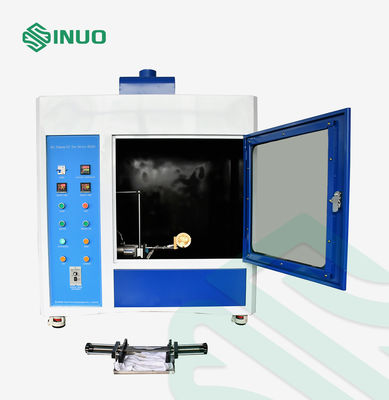

Cette chambre a un fond noir à l'intérieur, avec un dispositif de ventilation et d'éclairage, l'heure et la puissance peuvent être affichées sur l'écran tactile,avec une grande fenêtre d'observation pour une observation et une enregistrement pratiques, des composants de haute qualité assurent la stabilité et la précision des essais.

Principe de fonctionnement

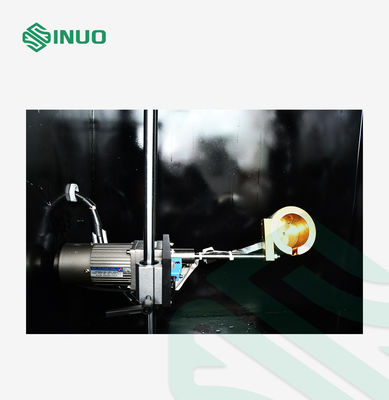

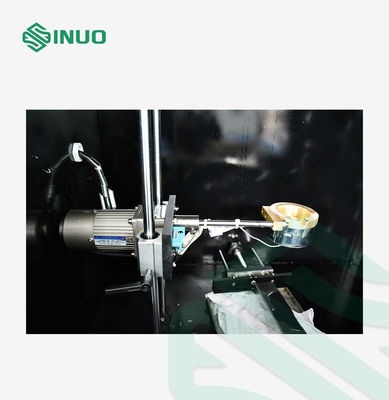

Essai d'allumage par fil chaud à l'aide d'un fil électrique de taille spécifique (0,5 mm de longueur 250 mm) de matériau spécifique (Ni80/Cr20), après pré-rechauffage de la puissance de chauffage requise (0,26 W/mm) et le temps spécifié (8 s ~ 12 s),5 enrouler un cercle complet sur l'échantillon en fonction d'une certaine tension d'enroulement (5.4N) et de l'enroulement (6,35 mm), tester l'échantillon enroulé par un fil électrique à 120s sous les dispositions de la puissance de chauffage (0,26 W/mm),évaluer le risque d'incendie du spécimen selon le résultat de l'essai, qu'il soit allumé ou non et le temps d'allumage.

Principales caractéristiques

• Prend en charge les essais conformément à la norme IEC 60695-2-20 et à la norme ASTM D3874
• Applicable à l'évaluation de la sécurité des produits électriques et électroniques
• Commande PLC avec écran tactile de 7 pouces
• Réglage numérique et affichage de la puissance de chauffage
• Réchauffement préréglable et durée de l'essai
• Fil de résistance Ni80/Cr20 spécifié pour les essais normalisés
• Tensions de remontage contrôlées et hauteur de remontage
• Grande fenêtre d'observation pour une surveillance visuelle pratique
• Système d'éclairage et de ventilation interne
• Fond noir de la chambre d'essai pour une meilleure observation de la flamme ou de l'allumage
• Conception de laboratoire compact avec des composants électriques fiables

Paramètres techniques

Contrôle et fonctionnement

Le système de commande PLC intégré et l'écran tactile de 7 pouces fournissent une interface simple pour régler et surveiller les paramètres d'essai.

Les opérateurs peuvent prédéfinir le temps de recuit, la durée de l'essai et la puissance de chauffage, tandis que l'écran tactile affiche les paramètres en temps réel pendant le fonctionnement.

Le système de commande numérique réduit le réglage manuel et aide à maintenir des conditions d'essai cohérentes entre les échantillons, ce qui rend l'équipement adapté à des essais répétables de sécurité incendie en laboratoire.

Pourquoi choisir ce testeur d'allumage à fil chaud?

Contrôle précis du chauffage

La puissance de chauffage peut être réglée numériquement pour atteindre le 0.26 Condition d'essai W/mm, permettant des procédures d'essai cohérentes.

Préparation contrôlée des échantillons

L'arrangement de remontage dédié aide à maintenir la tension de remontage de 5,4 N et l'écart de remontage de 6,35 mm.

Fonctionnement facile avec écran tactile

Le contrôle PLC et un écran tactile de 7 pouces rendent le réglage des paramètres et la surveillance des essais plus pratiques pour les opérateurs de laboratoire.

Amélioration de l'observation des tests

L'intérieur de la chambre noire, le système d'éclairage et la grande fenêtre d'observation permettent de mieux voir le comportement de l'allumage.

Réglages de test flexibles

Les durées de recuit et d'essai peuvent être prédéfinies en fonction de la procédure d'essai, ce qui offre une plus grande flexibilité pour les applications en laboratoire.

Applications générales pour les essais de matériaux

L'équipement peut être utilisé pour l'évaluation du risque d'incendie des matières plastiques, polymères et isolantes électriques, ce qui le rend adapté aux laboratoires de sécurité électrique,les fabricants et les installations d'essais tiers;.
