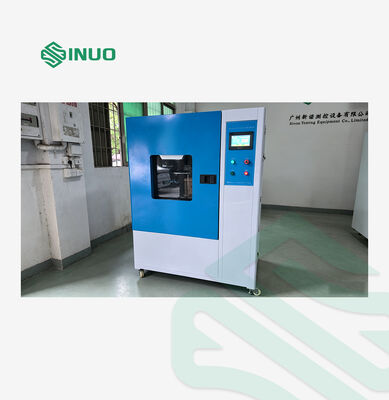

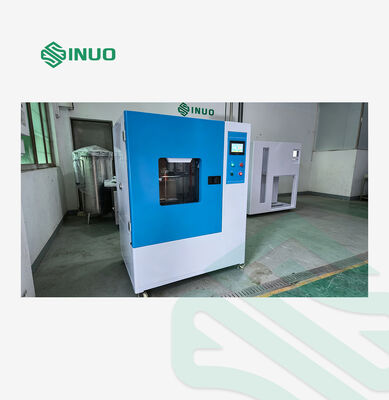

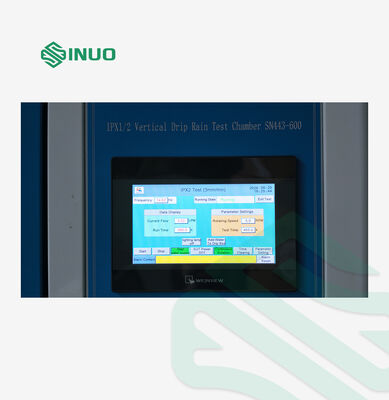

IEC 60529 IPX1-2 Chambre d'essai de pluie par goutte à goutte verticale pour pièces électroniques et automobiles

Paramètres techniques

Paramètres structurels

Taille de la plaque à goutte à goutte

L'écart entre les deux niveaux est calculé à partir de l'écart entre les deux niveaux.

Taille de la chambre intérieure

L'écart entre le niveau d'écoulement et le niveau d'écoulement doit être calculé à partir de l'écart entre le niveau d'écoulement et le niveau d'écoulement.

Dimension extérieure globale

L'écart entre le niveau d'humidité et le niveau d'humidité doit être calculé en tenant compte de l'écart entre le niveau d'humidité et le niveau d'humidité.

Diamètre du trou de goutte à goutte

Ø0,4 mm

L'espacement entre les trous de goutte à goutte

20 × 20 mm

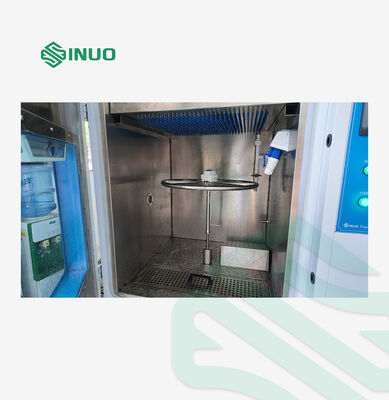

Diamètre du tourne-disque

Ø600 mm

Paramètres fonctionnels

Volume des précipitations

Pour les appareils de type "A", la valeur de l'échantillon doit être supérieure ou égale à:
IPX2: 3±0,5 mm/min

Mode de régulation du débit

Réglage manuel

Mode de levage de la plaque à goutte à goutte

Type fixe non soulevable; levage réalisé par tourne-disque porte-échantillons

Hauteur de levage du tourne-disque

400 à 700 mm

Capacité de charge du tourne-disque

50 kg ou plus

Angle d'inclinaison du tourne-disque

0° ou 15° (référence horizontale)

Vitesse de rotation du tourne-disque

1 r/min (pour l'essai IPX1)

Plage de temps d'essai

0 à 999 min

Dispositifs de protection de sécurité

Protection contre les fuites de terre, protection contre la pénurie d'eau, protection contre les courts-circuits

Paramètres électriques

Énergie

Échangeur de courant 220V

Puissance nominale

1.0 kW

Accessoires de série

1 exemplaire du manuel d'utilisation
1 copie du certificat d'usine
1 carte de garantie de l'équipement
1 cartouche de filtre
100 aiguilles à goutte à goutte
20 bases d'aiguille à goutte à goutte en laiton

Conditions de fonctionnement

L'utilisateur garantit les conditions suivantes et complète les connexions correspondantes.

Site d'installation

1. Plancher plat avec drainage en douceur; les planchers et les murs doivent être imperméables, équipés de conduits de drainage ou de fossés de drainage.
2. Capacité de charge au sol ≥ 200 kg/m2
3. Site bien ventilé
4. Aucune vibration intense autour de l'équipement
5. Aucune forte interférence du champ électromagnétique autour de l'équipement
6. Aucune substance inflammable, explosive ou corrosive ni poussière à proximité de l'équipement
7. Espace suffisant pour le fonctionnement et l'entretien autour de l'unité: 600 mm de dégagement à l'arrière, à gauche, à droite et en haut
8. 1200 mm de dégagement à l'avant de l'équipement

Conditions environnementales

· Température: 5°C à 35°C
· Humidité relative: ≤85% RH
· Pression atmosphérique: 86 à 106 kPa

Conditions de l'alimentation électrique

Voltage et fréquence

AC 220V±10%, 50Hz±10%; fil en direct + fil neutre + fil de terre de protection

Puissance installée

1.0 kW

Résistance protectrice de la terre

Résistance de mise à la terre de protection inférieure à 4 Ω

Commutateur d' alimentation

1. L'utilisateur doit installer sur le site d'installation un disjoncteur indépendant de courant résiduel (RCCB) de capacité correspondante exclusivement pour cet équipement.
2. Les interrupteurs de couteau ou les prises murales sont interdits.
3. L'interrupteur de courant résiduel doit être installé à moins de 2 mètres de l'équipement.

Besoins en eau

1. L'utilisateur doit fournir une alimentation en eau à une pression d'eau ≥ 0,2 MPa, équipée d'un robinet à 4 points sur le site d'installation.
2. Le robinet d'eau doit être à moins de 2 mètres de l'équipement.

Besoins en air

Un compresseur d'air est requis; pression d'air recommandée: 0,6 à 0,8 MPa.
