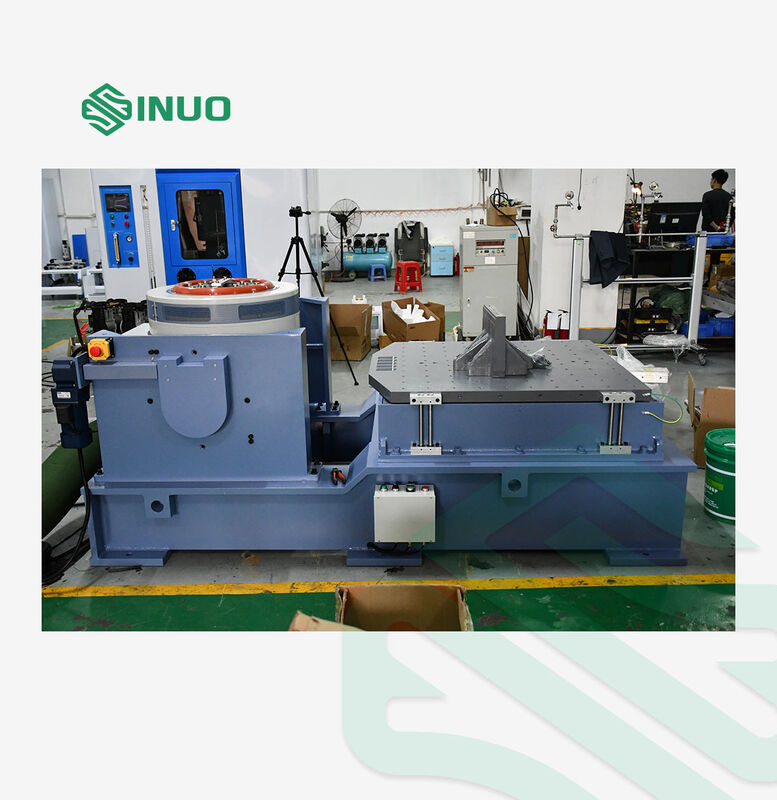

Testeur de vibrations haute puissance 11KN – Simulation sinusoïdale, aléatoire et de choc pleine bande

Efficacité de l'amplificateur11S24 Paramètres du générateur d'excitation électromagnétique

Force d'excitation sinusoïdale maximale

1100kg.f crête (11KN)

Force d'excitation aléatoire maximale

1100kg.f RMS (11KN)

Force d'excitation de choc maximale

2200kg.f crête (22KN)

Plage de fréquences

00~3300 Sensibilité :

Déplacement maximal

51 mm p-p

Vitesse maximale

2m/s

Accélération maximale

100G(980 m/s²LA12

Fréquence de résonance du premier ordre

30000 Hz±5%

Charge effective300

kg Fréquence d'isolation des vibrations

2.5 Hz

Diamètre de la bobine mobile

Φ

240mm Système de protection servo

10

Fuite de fluxVis sur la table

1

00×M10Fuite de flux

<

10gaussMoment excentrique admissible

300N

·mDimensions de l'équipement

920L

mmx610Dmmx610Dmm (sans table d'extension)LA12

Environ 1100

Kg(sans table coulissante horizontale)LA12

K amplificateur de puissance numérique à commutationPuissance de sortie

12

KVARésistance de terre

1

00VCourant de sortie

100

AEfficacité de l'amplificateur

≥90%

Fréquence de commutation

116KHz

Rapport signal/bruit (SNR)

≥65dB

Niveau de bruit

≤70dB

Dimensions de l'amplificateur

910L

mmx610Dmmx1150HmmSystème de protection servo

Fonction

Température, pression du vent, sur-déplacement, sur-tension, sur-courant, sous-tension d'entrée, défaut externe, alimentation de contrôle, défaut logique, perte de phase d'entrée

Contrôleur de vibrations numérique VCSusb-2

Configuration matérielle

2 canaux d'entrée simultanés, 1 canal de sortie

Sinus, aléatoire, choc classique

Ordinateur de contrôle

Ordinateur de marque avec écran LCD 17", clavier et souris optique

Logiciel

Avec interface d'exploitation bilingue (chinois/anglais), il prend en charge l'analyse dans le domaine temporel et fréquentiel, le contrôle de la source du signal, l'analyse de balayage sinusoïdal, et plus encore. Il peut générer automatiquement des rapports de test WORD, et dispose de fonctions d'affichage de signal/données, de stockage, de configuration des paramètres de test et d'analyse des données.

Capteur d'accélération L

TE C04A07Plage de fréquences : 1-

8000HzSensibilité :

30pc/gPlage de température : -40 - 160℃

Table d'extension verticale VT60

Matériau

Alliage de magnésium, anodisé dur en surface

Dimensions de la table600mm×600mm

Trou de fixation

Trou de fixation

Fréquence d'utilisation

Sinus : 2

000 Hz; Aléatoire : 2000Hz

PoidsEnviron57

KG

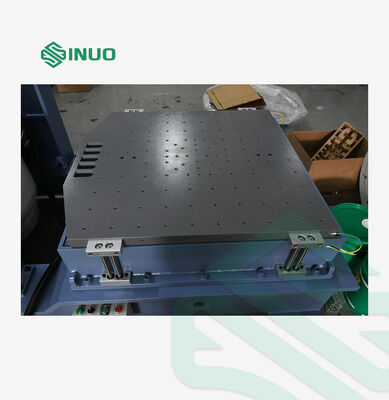

BTable coulissante à film d'huile horizontale HG60Matériau

Aluminium/

Alliage de magnésium, anodisé dur en surface

Dimensions de la table600mm×600mm

Trou de fixation

Manchon de vis M8 en acier inoxydable, durable et résistant à l'usure

Fréquence d'utilisation

Sinus : 2

000 Hz; Aléatoire : 2000Hz

PoidsEnviron57

KG

B402SVentilateur de refroidissement (y compris silencieux)

Puissance du ventilateur4 KW

Débit du ventilateur

40.8m³/Min

Pression du ventilateur

0.049

kgf/cm2

Exigences électriquesAlimentationAC

3-phase 380V/50Hz,

25

KVAAir comprimé0.6Mpa Résistance de terre

≤4Ω

Performances de l'équipement et avantages structurels

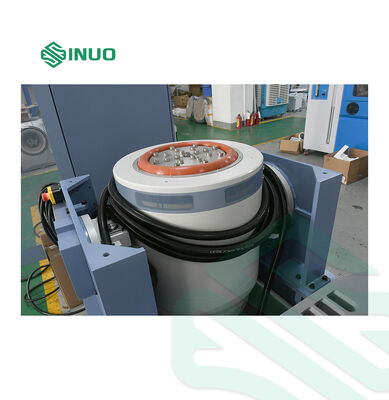

1. Structure optimisée du corps de la table vibrante

Adopte une bobine mobile coulée de précision et polie à la main, associée à un guidage axial à double roulement et à un système de support de charge photoélectrique. Il supprime efficacement le décalage axial et le déplacement de rotation lors des tests de vibrations à haute fréquence, améliorant considérablement la stabilité des tests et la durée de vie. La conception à double circuit magnétique réalise une distribution uniforme du champ magnétique et une fuite de flux ultra-faible, évitant les interférences avec les spécimens de test et les équipements environnants. La surface adopte un traitement anti-corrosion par phosphatation et une technologie de peinture automobile de haute qualité, avec une excellente résistance à l'usure et à la rouille pour un fonctionnement continu industriel à long terme.
