Système d'essai d'étanchéité IPX1 à IPX8 pour la protection contre les pénétrations dans les enceintes

Système de test d'étanchéité IPX1-IPX8 selon la norme CEI 60529 pour la protection contre l'infiltration des boîtiers

Présentation du produit

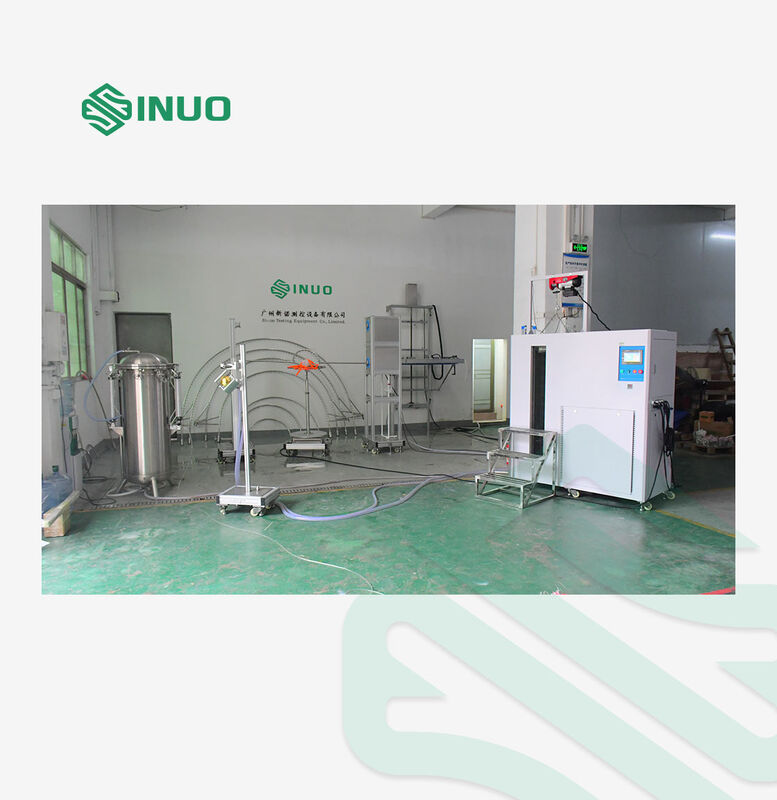

Le système intégré de test d'étanchéité IPX1-IPX8 SN4418 est une solution modulaire de test d'infiltration d'eau pour évaluer la protection des boîtiers électriques et électroniques contre la pénétration d'eau.

Conçu selon la norme CEI 60529:2013, le système intègre plusieurs méthodes de test de IPX1 à IPX8 dans une solution de laboratoire coordonnée. Il peut être configuré pour des produits allant des appareils électroménagers et des équipements d'éclairage aux boîtiers électriques et autres produits nécessitant des tests d'étanchéité et de protection contre l'infiltration IP.

Ce système comprend ce qui suit :

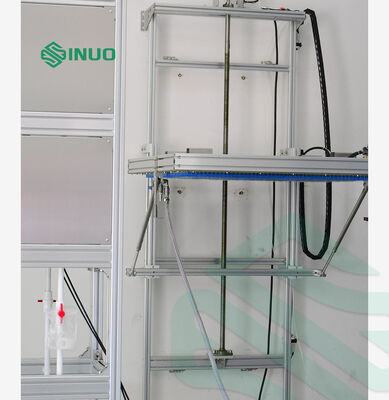

1. Appareil de test de chute de pluie verticale IPX1-IPX2

L'appareil de test de chute de pluie verticale est conçu pour simuler des gouttes d'eau tombant verticalement. La boîte à gouttes peut être levée ou abaissée automatiquement, tandis que la plaque de goutte en acier inoxydable assure une distribution d'eau stable.

Spécifications :

2. Appareil de test des tubes oscillants IPX3-IPX4

Le testeur de tubes oscillants utilise un mécanisme manivelle-bielle entraîné par moteur pour générer une pulvérisation d'eau alternative contrôlée. Plusieurs rayons de tubes sont disponibles pour différentes dimensions de boîtiers.

Paramètres techniques :

N°	Article	Paramètres
1	Alimentation en eau	Débit d'eau > 10 L/min ± 5 % d'eau propre sans inclusion. Cet appareil est équipé d'une unité de filtration d'eau propre.
2	La taille du tube oscillant	Livré en standard avec des tubes oscillants R200 mm, R400 mm, R600 mm, R800 mm, R1000 mm, R1200 mm, R1400 mm, R1600 mm, en acier inoxydable.
3	Trou d'aiguille	Φ0.4 mm
4	Angle inclus des deux trous	IPX3 : 120° ; IPX4 : 180°
5	Angle d'oscillation du tube	Max. ±175° peut être préréglé (Note : la norme exige IPX3 : 120° ; IPX4 : 360°, mais en raison de la présence d'un plateau tournant sous le tube oscillant pendant le test, 360° ne peut pas être atteint lors des tests réels, si sans plateau tournant, alors 360° peut être atteint).
6	Vitesse d'oscillation	IPX3 : 4 s/temps (2 × 120°) ; IPX4 : 12 s/temps (2 × 360°) ;
7	Débit d'eau	Peut être réglé en fonction de la taille du pendule et du nombre de trous d'épingle (0,07 L/min par trou).
8	Temps de test	0,01 s ~ 99 heures 59 minutes, peut être préréglé.
9	Manomètre	0 ~ 0,25 MPa
10	Exigences du site	Salle de test d'étanchéité IP dédiée, le sol doit être plat avec un éclairage, un interrupteur de fuite d'eau étanche de 10 A (ou une prise) utilisé pour l'équipement. Avec une bonne fonction d'entrée et de drainage. Installation au sol.
11	La zone	Selon le tube oscillant choisi.

3. Buse de pulvérisation IPX3-IPX4

Pour les zones de boîtiers qui ne peuvent pas être correctement exposées par le tube oscillant, la buse de pulvérisation manuelle offre une méthode de test alternative.

La buse de pulvérisation est conçue et fabriquée conformément aux normes CEI 60529 IPX3 et IPX4. La différence entre IPX3 et IPX4 est que le déflecteur doit être retiré lors du test IPX4.

Paramètres techniques :

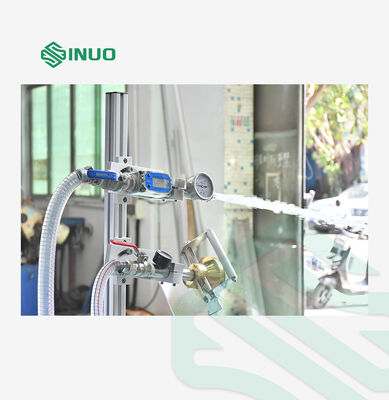

4. Buse de tuyau IPX5-IPX6

Le module de buse de tuyau est conçu pour les tests de jet d'eau puissants et prend en charge des exigences de débit séparées pour IPX5 et IPX6.

Paramètres techniques :

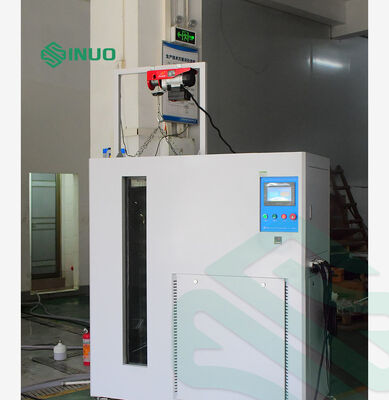

5. Chambre d'immersion intégrée & réservoir d'alimentation en eau & armoire de commande IPX7

L'unité d'alimentation en eau intégrée sert de section de contrôle centrale pour le système de test d'étanchéité. Elle fournit un débit et une température d'eau contrôlés pour différents niveaux de test IP et fonctionne également comme chambre d'immersion IPX7 et système d'alimentation en eau IPX8.

Paramètres techniques :

6. Bain d'immersion profonde IPX8

Le bain d'immersion profonde est conçu et fabriqué conformément à la norme CEI 60529 IPX8.

Paramètres techniques :

1 cuve sous pression : réservoir en acier inoxydable, diamètre 0,6 mètre, hauteur 1,2 mètre.

2 plage de réglage de la pression : 0 ~ 5 bars (personnalisable).

3 système de pression : pompe en acier inoxydable + convertisseur de fréquence.

4 précision du manomètre : 0,25 degré, plage : 6 bars.

5 temps de test : 0-99 min.

6 pression limite maximale : 5 bars.

7 protection de pression : protection par pressostat.

8 connexion à l'équipement d'alimentation en eau par raccord de tuyau tressé haute pression 3/4 pouce.

7. Plateau tournant

Le plateau rotatif inclinable est l'accessoire nécessaire pour les tests IPX1~IPX6.

Pourquoi choisir un système de test IPX intégré ?

Une plateforme pour IPX1-IPX8

Au lieu d'installer des machines de test d'étanchéité séparées pour chaque niveau IP, la configuration intégrée regroupe plusieurs méthodes de test d'infiltration d'eau dans une seule solution de laboratoire.Débit et température d'eau contrôlésLe système d'alimentation en eau centralisé prend en charge les applications à faible et fort débit, avec un contrôle programmable de la température et du débit de l'eau.

Fonctionnement PLC + écran tactile

Les paramètres de test peuvent être préréglés et surveillés via l'interface à écran tactile couleur 7 pouces contrôlée par PLC, simplifiant l'opération quotidienne et améliorant la répétabilité des tests.

Configuration flexible du laboratoire

Différentes tailles de tubes oscillants, méthodes de pulvérisation, équipements d'immersion et configurations de plateau tournant permettent d'adapter le système à différents échantillons de test et à différentes dispositions de laboratoire.

Conçu pour les tests de code IP

Le système est conçu autour des exigences de test d'étanchéité CEI 60529 IPX1-IPX8, ce qui le rend adapté aux laboratoires impliqués dans la protection contre l'infiltration des boîtiers, les tests de produits électriques et les tests de conformité.
