Chambre d'essai d'humidité de la température

Chambre d'essai IEC 60068 à température et humidité -70°C à +150°C Essai environnemental

Chambre d'essai IEC 60068 à température et humidité -70°C à +150°C Essai environnemental

Nom De Marque:	Sinuo
Numéro De Modèle:	Pour les appareils à commande numérique
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ENSEMBLES PAR MOIS

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Taille intérieure:

1000*1000*1000 mm

Taille externe:

1280*2150*2050 mm

Plage de température:

-70 °C à +150 °C

Plage d'humidité:

20%~98%RH

Taux de chauffage:

≧2-3°C/min

Taux de refroidissement:

1°C/min, moyenne sans charge

Détails d'emballage:

Caisse en contreplaqué

Capacité d'approvisionnement:

10 ENSEMBLES PAR MOIS

Mettre en évidence:

Chambre d'essai d'humidité de la température de -70°C à +150°C

Chambre d'essai environnemental de 20% à 98% RH

Chambre d'essai climatique de 1000×1000×1000 millimètres

Description du produit

Chambre d'essai d'humidité de la température du CEI 60068 -70°C à l'essai environnemental de +150°C

La chambre d'essai de température et d'humidité est conçue pour tester la fiabilité environnementale des composants électroniques, des produits électriques, des appareils, des plastiques, des matières premières et d'autres produits industriels.

Il fournit des conditions de test contrôlées à haute température, basse température et humidité pour évaluer les performances et la fiabilité du produit pendant le stockage, le transport et l'exposition environnementale. Dotée d'un système de contrôle programmable de la température et de l'humidité, la chambre peut effectuer des tests environnementaux constants et cycliques.

La chambre convient aux applications telles que les tests à froid, les tests à chaleur sèche, les tests à chaleur humide en régime permanent et les tests à chaleur humide cycliques, ce qui en fait une solution pratique pour le développement de produits, le contrôle qualité, les laboratoires de fiabilité et les tests de conformité.

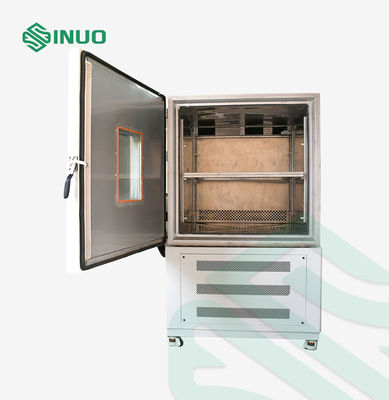

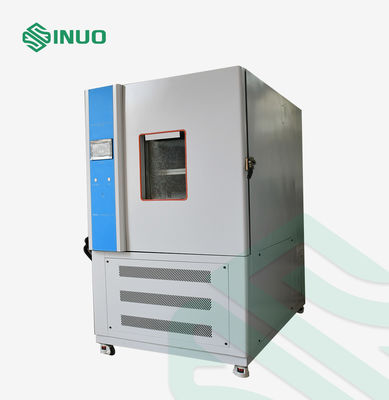

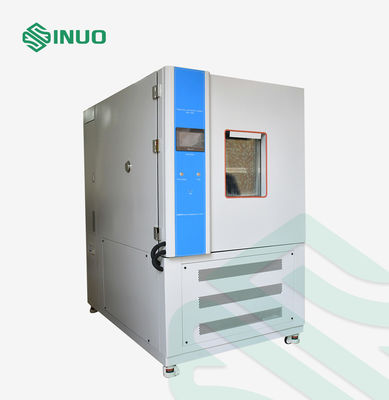

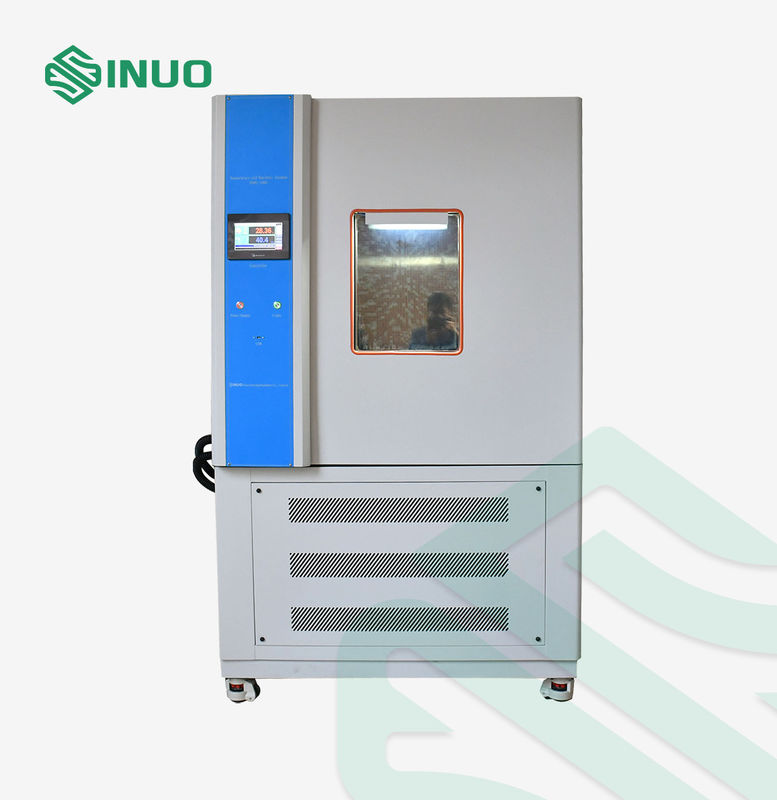

Chambre d'essai IEC 60068 à température et humidité -70°C à +150°C Essai environnemental

Principales fonctionnalités

Large plage de température de -70°C à +150°C
Plage de contrôle de l'humidité de 20 % à 98 % HR
Chambre de travail 1000 × 1000 × 1000 mm
Écran tactile couleur de 7 pouces avec commande programmable
Prend en charge les programmes de test de température et d'humidité
Jusqu'à 120 groupes de programmes programmables
Jusqu'à 12 000 segments programmables
Affichage des courbes de température et d'humidité en temps réel
Interface de communication RS-232/RS-485
Ajustement automatique de la puissance frigorifique
Système de réfrigération à compression mécanique refroidi par air
Plusieurs fonctions de protection de sécurité
Câble/port de passage de 50 mm de diamètre
Position et quantité du trou d'entrée personnalisables
Interface d'exploitation anglais/chinois

Normes applicables

L'enceinte environnementale est conçue pour les méthodes de test spécifiées dans les normes de tests environnementaux CEI 60068 suivantes :

Standard	Méthode d'essai	Application
CEI 60068-2-1:2007	Test A – Froid	Essais environnementaux à basse température
CEI 60068-2-2:2007	Test B – Chaleur sèche	Essais de chaleur sèche à haute température
CEI 60068-2-30:2005	Test Db – Chaleur humide, cyclique	Tests cycliques de température et d'humidité
CEI 60068-2-78:2012	Cabine d'essai – Chaleur humide, état stable	Tests environnementaux à humidité constante

Paramètres techniques

Contrôle et fonctionnement	Système de contrôle intelligent PLC et écran tactile
Taille de la chambre	Taille intérieure	Taille externe
	100010001000 millimètres	128021502050 millimètres
Plage de température	-70 °C ~+150 °C
Plage d'humidité	20% ~ 98% HR (Température : 20 ℃ ~ 85 ℃, reportez-vous au diagramme de plage contrôlable de température et d'humidité, pas de charge thermique active)
Fluctuations de température	±0,5℃
Fluctuation de l'humidité	≤2,5%
Écart de température	≤ ± 2,0 ℃
Écart d'humidité	≤±3%
Taux de chauffage	≧2-3°C/min
Taux de refroidissement	≧1°C/min, moyenne sans charge
État de charge	Aucun
Bruit de travail	Un niveau sonore≤70dB(A) (Mesuré dans une pièce insonorisée avec une température ambiante de 25°C et un faible écho. En utilisant la pondération A, testez la moyenne de 9 points. Chaque point de test est à 1 mètre de la source de bruit horizontalement et à 1 mètre au-dessus du sol.)
Caractéristiques structurelles
Structure de l'enceinte d'isolation	1. Matériau du mur extérieur : pulvérisation de panneaux A3. 2. Matériau de la paroi intérieure : plaque en acier inoxydable brossé SUS﹟304. 3. Matériau d'isolation thermique de la chambre : mousse de polyuréthane rigide résistante aux hautes températures de 100 mm. 4. Matériau d'isolation de porte de chambre : mousse de polyuréthane rigide résistante aux hautes températures de 100 mm.
Résistance de la structure inférieure	La capacité de poids de la piste au fond de la chambre d'essai : ≤100Kg/m² (charge)
Canal de climatisation	1. Ventilateurs centrifuges à long axe en acier inoxydable : 2 jeux/90W. 2. Ventilateur, chauffage, évaporateur (également déshumidificateur), dispositif de drainage, port d'équilibrage de pression, déflecteur d'air réglable, capteur de température
Configuration standard de la chambre d'essai	1. Fenêtre d'observation : verre trempé sous vide à 3 couches de 400x600x40 mm 2. Poignées plates intégrées 3. Charnières de porte : charnières importées SUS #304 4. Lampe à économie d'énergie à l'intérieur de la chambre 5. Trou de plomb : φ50 mm 1 pièce
Porte de la chambre	1. La porte monobloc s'ouvre vers l'extérieur, avec la charnière à gauche et la poignée à droite (face à l'avant du caisson). 2. Équipée d'un mécanisme de verrouillage de porte de sécurité (la porte peut être ouverte dans la salle d'essai), la porte est équipée d'un chauffage électrique pour éviter la condensation et d'une plage visible de la fenêtre d'observation en verre isolant (L400×H600mm). L'huisserie est équipée d'un dispositif de chauffage électrique anti-condensation.
Panneau de contrôle	Écran d'affichage du contrôleur de 7 pouces, écran d'affichage de contrôle de la température (humidité), voyant de fonctionnement et bouton d'éclairage.
Salle mécanique	Groupe frigorifique, bac à eau du compresseur, dispositif de surpression, dispositif de chauffage
Armoire de distribution d'énergie	Tableau de distribution, ventilateur de refroidissement, interrupteur principal, transformateur, relais intermédiaire, relais temporisé, relais statique, contacteur AC, disjoncteur
Chauffage	1. Chauffage électrique en acier inoxydable en forme de radiateur à ailettes 2. Méthode de contrôle du chauffage : modulation de largeur d'impulsion à période égale sans contact SSR (Solid State Relay) 3. Puissance de chauffage : environ 4KW
Trou pour câble d'alimentation	Situé à l'arrière de la chambre

Tests environnementaux programmables

Le contrôleur permet aux utilisateurs de créer des profils complexes de température et d'humidité pour les tests de fiabilité.

Le système peut afficher :

Température réglée et température réelle
Régler l'humidité et l'humidité réelle
Programme et segment actuels
Temps de test restant
Numéro de cycle
Temps accumulé en cours d'exécution
Courbes température/humidité en temps réel
État de fonctionnement du relais
Informations sur les défauts de l'équipement

Le système programmable prend en charge des cycles de test répétés et une poursuite automatique après la récupération de l'alimentation, contribuant ainsi à simplifiertests environnementaux automatiséspour les laboratoires et les services de contrôle qualité de production.

Système de réfrigération

La chambre utilise unsystème de réfrigération à compression mécanique refroidi par airconçu pour les tests environnementaux à basse température.

Composant de réfrigération	Configuration
Mode réfrigération	Compression mécanique refroidie par air
Compresseur	Compresseur scroll basse température Hitachi
Configuration du compresseur	3 PV × 2
Réfrigérant	R404A
Condenseur	Condenseur à ailettes en aluminium AC&R
Évaporateur	Échangeur de chaleur personnalisé
Échangeur de chaleur	Conception de type SWEP à haut rendement
Contrôle de la réfrigération	Ajustement automatique de la capacité de refroidissement
Système d'extension	Système de réfrigération à capacité contrôlée
Condenseur évaporatif	Échangeur de chaleur à tubes de cuivre
Contrôle de pression	Vanne de régulation de pression d'évaporation
Air de retour	Circuit de refroidissement de l'air de retour du compresseur

Le système de réfrigération ajuste automatiquement la capacité de refroidissement en fonction des conditions de test programmées. Cela permet de maintenir des conditions environnementales stables tout en réduisant la consommation d'énergie inutile pendant le fonctionnement.

Système de chauffage

Le système de chauffage utilise un radiateur électrique à ailettes en acier inoxydable avec commande à semi-conducteurs.

Paramètre	Spécification
Type de chauffage	Chauffage électrique à ailettes en acier inoxydable
Capacité de chauffage	Env. 4 kW
Méthode de contrôle	Modulation de largeur d'impulsion sans contact SSR
Contrôle de la température	Contrôle intelligent basé sur PID

Les systèmes de chauffage et de refroidissement fonctionnent avec le système de contrôle de l'humidité pour fournir unCyclisme de température et conditions d'essai climatiques.

Système de circulation d'air

La chambre utilise des ventilateurs centrifuges à long axe en acier inoxydable pour faire circuler l'air conditionné dans tout l'espace de travail. Le système de circulation d'air est conçu pour favoriser une répartition uniforme de la température et de l'humidité à l'intérieur de la chambre d'essai.

Composant	Spécification
Ventilateur de circulation	Ventilateur centrifuge à axe long en acier inoxydable
Quantité	2 ensembles
Puissance du ventilateur	90 W chacun
Composants de flux d'air	Ventilateur, chauffage, évaporateur, système de déshumidification, système de drainage
Réglage du débit d'air	Déflecteur d'air réglable
Surveillance de la température	Capteur de température
